نقشه‌برداری معدن با پهپاد یکی از روش‌های کاربردی برای برداشت سریع اطلاعات مکانی، تهیه مدل سه‌بعدی از محدوده معدن و بررسی تغییرات سطح زمین در دوره‌های مختلف است. این روش به مهندسان نقشه‌بردار کمک می‌کند تا اطلاعات موردنیاز برای محاسبه حجم دپو، پایش پیشرفت استخراج، بررسی هندسه پله‌های معدن و به‌روزرسانی نقشه‌های عملیاتی را با جزئیات بیشتری تهیه کنند.
در آکادمی آموزشی مسترپی، آشنایی با روش‌های نوین نقشه‌برداری و تحلیل داده‌های مکانی، بخشی از مسیر ارتقای مهارت‌های تخصصی مهندسان است. در این مقاله بررسی می‌کنیم که نقشه‌برداری پهپادی در معادن چگونه انجام می‌شود، چه خروجی‌هایی تولید می‌کند و برای دستیابی به نتایج قابل‌اعتماد، چه نکاتی را باید در طراحی پرواز، کنترل مختصات و پردازش داده‌ها در نظر گرفت.
در یک پروژه حرفه‌ای، صرفاً تهیه تصاویر هوایی یا تولید یک مدل سه‌بعدی کافی نیست. مهندس نقشه‌بردار باید بتواند دقت داده‌ها را ارزیابی کند، بخش‌های ناقص برداشت را تشخیص دهد و مشخص کند اختلاف میان دو مدل سه‌بعدی تا چه اندازه ناشی از تغییر واقعی زمین است.
نقشه‌برداری پهپادی معدن چه اطلاعاتی در اختیار ما قرار می‌دهد؟
نقشه‌برداری معدن با پهپاد معمولاً با برداشت تصاویر هوایی و پردازش آن‌ها به روش فتوگرامتری انجام می‌شود. خروجی این فرایند می‌تواند شامل ارتوموزائیک، مدل‌های ارتفاعی، ابر نقاط سه‌بعدی و مدل رقومی سطح باشد. از این محصولات برای بررسی وضعیت معدن، محاسبه حجم دپو و مقایسه تغییرات در برداشت‌های متوالی استفاده می‌شود.
اعتبار این نتایج به عواملی مانند طراحی صحیح مسیر پرواز، شرایط سطح معدن، استفاده مناسب از نقاط کنترل زمینی و ارزیابی مستقل دقت بستگی دارد. همچنین در محدوده‌هایی مانند دیواره‌های قائم، نقاط پنهان یا بخش‌هایی که برداشت تصویری پوشش کافی ایجاد نمی‌کند، ممکن است استفاده از روش‌های زمینی یا لیزر اسکن در کنار پهپاد ضروری باشد.
نقشه‌برداری معدن با پهپاد چیست و چه خروجی‌هایی دارد؟
نقشه‌برداری معدن با پهپاد، فرایند برداشت داده‌های مکانی از محدوده معدن با استفاده از پرنده بدون سرنشین و تبدیل تصاویر یا داده‌های حسگر به محصولات قابل‌اندازه‌گیری است. در روش فتوگرامتری، تصاویر هم‌پوشان از زوایای مختلف برداشت می‌شوند و نرم‌افزار با شناسایی عوارض مشترک، موقعیت دوربین‌ها و هندسه سه‌بعدی سطح را بازسازی می‌کند.
در معادن روباز، این اطلاعات برای شناخت وضعیت فعلی زمین، بررسی تغییرات ناشی از استخراج و باطله‌برداری، مستندسازی دپوها و تهیه نقشه‌های به‌روز استفاده می‌شوند.

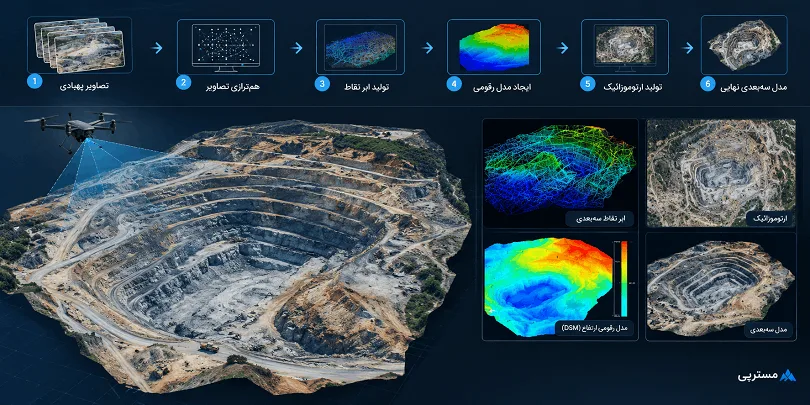

خروجی‌های مهم نقشه‌برداری پهپادی معدن
- ارتوموزائیک (Orthomosaic): تصویر هوایی تصحیح‌شده‌ای که می‌توان از آن برای مشاهده و اندازه‌گیری عوارض قابل‌مشاهده در محدوده برداشت استفاده کرد.
- ابر نقاط سه‌بعدی (Point Cloud): مجموعه‌ای از نقاط دارای مختصات که شکل سطح و عوارض قابل‌بازسازی را نمایش می‌دهد.
- مدل سطحی رقومی (DSM): مدلی از ارتفاع سطح مشاهده‌شده که ممکن است شامل دپوها، تجهیزات، پوشش گیاهی و سایر عوارض روی زمین باشد.
- مدل رقومی زمین (DTM): مدلی از سطح زمین که عوارض غیرزمینی تا حد امکان از آن حذف شده‌اند؛ کیفیت این مدل به قابلیت تشخیص و طبقه‌بندی سطح زمین وابسته است.
- مدل سه‌بعدی و خطوط شکست: محصولاتی برای بررسی هندسه دپوها، لبه پله‌ها، پای پله‌ها و دیگر عوارض قابل‌شناسایی.
این خروجی‌ها جایگزین یکدیگر نیستند. برای مثال، مدل سطحی ممکن است برای محاسبه حجم یک دپوی قابل‌مشاهده مناسب باشد، اما برای تعیین ارتفاع زمین زیر یک سازه یا بخش پوشیده‌شده کافی نباشد.
مراحل اجرای نقشه‌برداری معدن با پهپاد
برای رسیدن به خروجی قابل‌اعتماد با نقشه‌برداری معدن با پهپاد، بهتر است پروژه از ابتدا با هدف مشخص، سیستم مختصات معلوم و معیارهای کنترل کیفیت طراحی شود.
مرحله اول: تعیین هدف و طراحی محدوده برداشت
پیش از پرواز باید مشخص شود که پروژه برای چه منظوری اجرا می‌شود. برداشت با هدف محاسبه حجم دپو ممکن است به طراحی متفاوتی نسبت به برداشت برای پایش هندسه پله‌ها یا تهیه نقشه کلی معدن نیاز داشته باشد.
در مرحله طراحی باید موارد زیر تعیین شوند:
- محدوده دقیق برداشت و عوارض موردنیاز
- مقیاس و جزئیات مورد انتظار از محصولات نهایی
- سامانه مختصات افقی و مبنای ارتفاعی
- شرایط توپوگرافی، موانع پروازی و محدودیت‌های ایمنی
- نوع حسگر، روش تعیین موقعیت تصاویر و نیاز به نقاط کنترل
- زمان‌بندی برداشت‌های بعدی برای پایش تغییرات
در مناطق دارای اختلاف ارتفاع زیاد، فاصله پهپاد از سطح زمین در طول پرواز تغییر می‌کند. به همین دلیل، برنامه پرواز باید با توجه به توپوگرافی طراحی شود تا کیفیت برداشت در بخش‌های مرتفع و پایین محدوده تا حد امکان یکنواخت بماند.
مرحله دوم: تعیین نقاط کنترل زمینی و نقاط کنترل مستقل
نقاط کنترل زمینی یا GCP (Ground Control Points) نقاطی هستند که مختصات آن‌ها با روش نقشه‌برداری مناسب تعیین شده و برای مقیدکردن مدل فتوگرامتری به دستگاه مختصات پروژه استفاده می‌شوند.
نقاط کنترل مستقل یا Check Points نیز برای ارزیابی دقت خروجی به کار می‌روند. این نقاط نباید در فرایند تنظیم مدل به‌عنوان نقاط کنترل استفاده شوند، در غیر این صورت، ارزیابی مستقل دقت مخدوش می‌شود.
توزیع نقاط باید با هندسه محدوده و ناهمواری‌های معدن متناسب باشد. تمرکز نقاط در یک گوشه محدوده یا فقط در ارتفاعات مشابه ممکن است برای ارزیابی کل مدل کافی نباشد.
تعداد مناسب نقاط کنترل به مساحت، شکل محدوده، کیفیت موقعیت‌یابی پهپاد، توپوگرافی و دقت موردنیاز وابسته است. بنابراین یک تعداد ثابت را نمی‌توان برای تمام پروژه‌های معدنی تجویز کرد.
مرحله سوم: تصویربرداری هوایی و کنترل کیفیت برداشت
در فتوگرامتری پهپادی، تصاویر باید هم‌پوشانی کافی و کیفیت مناسب داشته باشند تا نرم‌افزار بتواند عوارض مشترک را بین تصاویر شناسایی کند. میزان هم‌پوشانی لازم به شکل عوارض، شیب زمین، نوع دوربین و روش تصویربرداری وابسته است.
در محدوده‌هایی با دیواره‌های بلند، پله‌های عمیق یا سطوحی که از بالا به‌خوبی دیده نمی‌شوند، تصاویر عمودی به‌تنهایی ممکن است اطلاعات کافی تولید نکنند. برداشت مایل از زاویه‌های مناسب می‌تواند پوشش بعضی از سطوح جانبی را بهبود دهد، بااین‌حال، برای بخش‌های کاملاً پنهان همچنان ممکن است برداشت زمینی لازم باشد.
در زمان برداشت باید تصاویر تار، بخش‌های فاقد پوشش کافی، تغییر ناگهانی نور، گردوغبار و مناطقی که از چند زاویه قابل‌مشاهده نیستند بررسی شوند. بازبینی داده‌ها پیش از ترک محل می‌تواند از نیاز به پرواز مجدد جلوگیری کند.
مرحله چهارم: پردازش تصاویر و تولید مدل سه‌بعدی
پس از برداشت، تصاویر در نرم‌افزارهای فتوگرامتری مانند Agisoft Metashape یا Pix4Dmapper پردازش می‌شوند. گردش کار متداول شامل مراحل زیر است:
- واردکردن تصاویر و اطلاعات موقعیت دوربین‌ها
- هم‌ترازی تصاویر و شناسایی نقاط مشترک
- بررسی دوربین‌های هم‌ترازنشده و نواحی فاقد تطبیق مناسب
- واردکردن نقاط کنترل و نقاط کنترل مستقل
- بهینه‌سازی مدل و بررسی خطاهای باقیمانده
- تولید ابر نقاط، مدل ارتفاعی و ارتوموزائیک موردنیاز
- بازبینی محصولات و ثبت گزارش کنترل کیفیت
در این مرحله، صرفاً مشاهده یک مدل سه‌بعدی زیبا به معنای صحت نقشه‌برداری نیست. باید سیستم مختصات، کیفیت نقاط مرجع، خطاهای گزارش‌شده و نتیجه ارزیابی نقاط مستقل نیز بررسی شوند.
چگونه دقت نقشه‌برداری معدن با پهپاد را ارزیابی کنیم؟
دقت نقشه‌برداری معدن با پهپاد به یک عدد واحد محدود نمی‌شود. ممکن است مدل در بخش‌های هموار عملکرد مناسبی داشته باشد، اما در دیواره‌های پرشیب یا مناطق کم‌پوشش خطای بیشتری نشان دهد. به همین دلیل، بررسی کیفیت باید با توجه به هدف پروژه و ویژگی‌های زمین انجام شود.
تفاوت GCP و Check Point چیست؟
| معیار | نقاط کنترل زمینی (GCP) | نقاط کنترل مستقل (Check Point) |
|---|---|---|
| وظیفه اصلی | کمک به ژئورفرنس‌کردن و تنظیم مدل | ارزیابی مستقل دقت خروجی |
| استفاده در بهینه‌سازی مدل | بله | خیر |
| نقش در گزارش کنترل کیفیت | بررسی باقیمانده نقاط کنترل | سنجش اختلاف مدل با مختصات مستقل |
| نتیجه‌گیری | به‌تنهایی برای اثبات دقت مستقل کافی نیست | شواهد مهم‌تری از دقت خارجی مدل فراهم می‌کند |
اگر خطای نقاط کنترل بسیار کم باشد، اما اختلاف نقاط مستقل زیاد بماند، نباید مدل را دقیق تلقی کرد. در چنین وضعیتی باید توزیع نقاط، کیفیت اندازه‌گیری مختصات، سیستم ارتفاعی، کالیبراسیون دوربین و هندسه تصاویر بررسی شوند.
GSD چه نقشی در کیفیت نقشه دارد؟
GSD یا Ground Sampling Distance، اندازه تقریبی زمینی متناظر با یک پیکسل تصویر است. GSD کوچک‌تر معمولاً امکان ثبت جزئیات تصویری بیشتری فراهم می‌کند، اما به‌تنهایی دقت مختصاتی یا ارتفاعی محصول نهایی را تضمین نمی‌کند.
دقت نهایی به عواملی مانند کیفیت لنز، وضوح و شارپنس تصویر، هم‌پوشانی، بافت سطح، هندسه برداشت، کالیبراسیون دوربین، کیفیت مختصات مرجع و روش پردازش وابسته است.
برای پروژه‌ای که هدف آن استخراج هندسه پله‌هاست، انتخاب GSD مناسب باید همراه با بررسی دیدپذیری لبه‌ها و دیواره‌ها انجام شود. افزایش وضوح تصویر نمی‌تواند اطلاعات یک سطح پنهان را که در هیچ تصویری دیده نشده است، بازیابی کند.
چه مواردی باید در گزارش کنترل کیفیت ثبت شوند؟
- سیستم مختصات افقی و مبنای ارتفاعی
- روش تعیین مختصات نقاط کنترل
- تعداد و توزیع نقاط کنترل و نقاط مستقل
- GSD و مشخصات اصلی برداشت
- خطاهای نقاط مستقل در مؤلفه‌های افقی و ارتفاعی
- نواحی دارای پوشش ضعیف یا بازسازی نامطمئن
- محدودیت‌های مدل و شرایطی که نیازمند برداشت مکمل هستند
حد پذیرش خطا باید پیش از اجرا و متناسب با کاربرد پروژه تعیین شود. برای تمام معادن، مقیاس‌ها و روش‌های برداشت نمی‌توان یک آستانه دقت یکسان پیشنهاد کرد.
چگونه از مدل پهپادی برای پایش پله‌های معدن استفاده کنیم؟
پله‌های معدن روباز از اجزای مهم هندسه معدن هستند. شکل پله، ارتفاع، عرض، شیب و وضعیت لبه‌ها می‌تواند برای مستندسازی عملیات و بررسی تغییرات سطح اهمیت داشته باشد. در هنگام نقشه‌برداری معدن با پهپاد، داده‌های پهپادی در صورت پوشش مناسب و کیفیت کافی، امکان بازسازی بخشی از این هندسه را فراهم می‌کنند.
شناسایی لبه و پای پله
لبه پله مرز بالایی بخش شیب‌دار و پای پله محدوده اتصال دیواره به سطح پایین‌تر است. شناسایی این عوارض از روی ارتوموزائیک، ابر نقاط یا مدل سه‌بعدی به وضوح سطح، زاویه دید و میزان پوشیدگی بستگی دارد.
در بخش‌هایی که دیواره از بالا دیده نمی‌شود یا سایه و گردوغبار مانع تشخیص عوارض هستند، ممکن است مدل به‌درستی هندسه واقعی را بازسازی نکند. در چنین شرایطی، بررسی میدانی یا استفاده از روش برداشت مکمل اهمیت دارد.
استخراج خطوط شکست (Breaklines)
خطوط شکست، خطوطی هستند که تغییر محسوس در شیب یا شکل سطح را نمایش می‌دهند. در معدن روباز، این خطوط ممکن است برای مشخص‌کردن لبه پله، پای پله، مرز سطح دپو یا تغییرات ناگهانی زمین استفاده شوند.
خطوط شکست می‌توانند به بهبود نمایش هندسه سطح در مدل‌های رقومی کمک کنند، اما استخراج آن‌ها باید با کنترل کیفیت همراه باشد. الگوریتم‌های خودکار ممکن است به‌دلیل وجود سایه، نویز ابر نقاط، شکست‌های کاذب یا پوشیدگی، خطوطی تولید کنند که با هندسه واقعی منطبق نیستند.
برای کاربردهای مهندسی، بهتر است خطوط مهم با بازبینی سه‌بعدی و در صورت نیاز با برداشت زمینی کنترل شوند. همچنین باید مشخص شود که هر خط از مشاهده مستقیم داده‌ها به دست آمده یا با تفسیر و ترسیم اپراتور ایجاد شده است.
آیا فتوگرامتری پهپادی برای پایش ایمنی شیب معدن کافی است؟
مدل فتوگرامتری می‌تواند برای مستندسازی هندسه و بررسی تغییرات سطح مفید باشد، اما به‌تنهایی جایگزین ارزیابی ژئوتکنیکی پایداری شیب نیست. تحلیل ایمنی شیب ممکن است به اطلاعاتی درباره ساختارهای زمین‌شناسی، ناپیوستگی‌ها، وضعیت آب، ویژگی‌های مکانیکی سنگ و پایش‌های تخصصی نیاز داشته باشد.
همچنین تصاویر هوایی نمی‌توانند تمام عوارض پنهان یا پشت سطوح را ثبت کنند. برای تصمیم‌گیری‌های حساس، داده‌های پهپادی باید در کنار بررسی‌های زمین‌شناسی و ژئوتکنیکی و روش‌های اندازه‌گیری متناسب با خطر استفاده شوند.
چگونه تغییرات معدن را بین دو برداشت مقایسه کنیم؟
یکی از کاربردهای مهم نقشه‌برداری معدن با پهپاد، مقایسه وضعیت معدن در دو یا چند زمان مختلف است. این مقایسه می‌تواند به بررسی پیشرفت استخراج، تغییر حجم دپوها، جابه‌جایی سطح زمین و مستندسازی تغییرات کمک کند.
بااین‌حال، مقایسه دو مدل تنها زمانی قابل‌اتکاست که داده‌ها در یک چارچوب مختصاتی سازگار باشند و کیفیت آن‌ها به‌صورت جداگانه بررسی شده باشد.
مراحل مقایسه زمانی مدل‌ها
- تعریف محدوده مشترک: بخش‌هایی از دو برداشت را انتخاب کنید که پوشش و کیفیت قابل‌مقایسه دارند.
- بررسی سیستم مختصات: مطمئن شوید که سیستم مختصات افقی، مبنای ارتفاعی و واحدهای اندازه‌گیری یکسان یا به‌درستی تبدیل شده‌اند.
- کنترل هم‌ترازی: اختلاف احتمالی بین مدل‌ها را با استفاده از نقاط مرجع پایدار و مستقل بررسی کنید.
- مقایسه سطوح: در مناطق قابل‌مقایسه، اختلاف ارتفاع یا فاصله سطوح را محاسبه کنید.
- شناسایی نواحی نامطمئن: بخش‌هایی را که پوشش ضعیف، نویز یا تفاوت روش برداشت دارند از نتیجه‌گیری قطعی جدا کنید.
- تهیه گزارش تغییرات: نقشه اختلاف ارتفاع، حجم تغییرات و محدودیت‌های تحلیل را ثبت کنید.
چرا هر اختلافی در مدل، تغییر واقعی معدن نیست؟

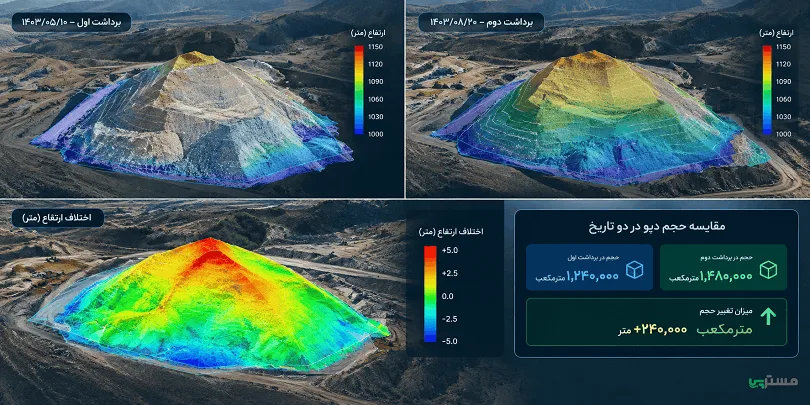

فرض کنید در دو تاریخ از یک محدوده برداشت انجام شده است. اگر مدل دوم نسبت به مدل اول به‌صورت سیستماتیک چند سانتی‌متر جابه‌جا باشد، ممکن است اختلاف سطح در بسیاری از نقاط دیده شود؛ حتی اگر زمین در آن قسمت‌ها تغییر محسوسی نکرده باشد.
از سوی دیگر، تفاوت زاویه دید، پوشش سطح، کیفیت بازسازی یا وجود تجهیزات و ماشین‌آلات می‌تواند اختلاف‌های موضعی ایجاد کند. به همین دلیل، پیش از محاسبه حجم تغییرات باید خطاهای هم‌ترازی و تفاوت کیفیت داده‌ها بررسی شوند.
در پروژه‌های پایش منظم، استفاده از نقاط مرجع پایدار و تکرارپذیر و ثبت روش برداشت در هر دوره می‌تواند مقایسه نتایج را قابل‌اعتمادتر کند.
محاسبه حجم دپو و برداشت معدن با پهپاد چگونه انجام می‌شود؟
پس از تولید مدل سه‌بعدی یا مدل ارتفاعی مناسب، می‌توان محدوده دپو یا ناحیه برداشت را تعیین و حجم آن را نسبت به یک سطح مبنا محاسبه کرد. این کار در نرم‌افزارهای فتوگرامتری یا نرم‌افزارهای تخصصی پردازش داده‌های سه‌بعدی انجام می‌شود.
برای محاسبه صحیح حجم، سه موضوع اهمیت ویژه دارند:
- تعیین مرز دپو: مرز باید تا حد امکان با پای دپو و محدوده واقعی ماده منطبق باشد.
- انتخاب سطح مبنا: سطح مبنا باید با وضعیت واقعی زیر دپو یا تعریف مهندسی پروژه سازگار باشد.
- بررسی داده‌های نامعتبر: تجهیزات، نقاط پرت، بخش‌های فاقد پوشش یا سطوحی که متعلق به دپو نیستند نباید بدون بررسی وارد محاسبه شوند.
اگر سطح زیر دپو قابل‌مشاهده نباشد، حجم محاسبه‌شده به فرض‌های مربوط به سطح مبنا وابسته خواهد بود. بنابراین حتی یک مدل سه‌بعدی با جزئیات زیاد نیز بدون تعریف صحیح سطح مبنا، لزوماً حجم واقعی ماده را نشان نمی‌دهد.
برای آشنایی با روش‌های محاسبه حجم خاکبرداری، خاکریزی و برداشت معدن، مقاله محاسبه حجم دپو، خاکبرداری، خاکریزی و برداشت معدن را مطالعه کنید. همچنین برای شناخت خدمات و کاربردهای دپوگرافی، صفحه دپوگرافی معادن و کارخانه‌ها اطلاعات مرتبط‌تری ارائه می‌دهد.
نرم‌افزارهای مورد استفاده برای پردازش و تحلیل داده‌های معدن
| نرم‌افزار | کاربرد اصلی در گردش کار |
|---|---|
| Agisoft Metashape | پردازش تصاویر، بازسازی سه‌بعدی و تولید مدل‌های فتوگرامتری |
| Pix4Dmapper | پردازش تصاویر پهپادی و تولید محصولات فتوگرامتری |
| PIX4Dsurvey | کار با ابر نقاط، استخراج عوارض و ابزارهای محاسبه حجم |
| Global Mapper | مشاهده، پردازش و تحلیل داده‌های مکانی و مدل‌های ارتفاعی |
| Autodesk Civil 3D | مدل‌سازی سطوح و انجام محاسبات مرتبط با عملیات خاکی |
| نرم‌افزارهای تخصصی معدن | تحلیل‌های مرتبط با مدل‌سازی معدن و برنامه‌ریزی استخراج، متناسب با قابلیت هر نرم‌افزار |
انتخاب نرم‌افزار در نقشه‌برداری معدن با پهپاد به فرمت داده، نوع خروجی، امکانات موردنیاز و گردش کار سازمان بستگی دارد. لازم نیست همه مراحل در یک نرم‌افزار انجام شوند، در بسیاری از پروژه‌ها پردازش فتوگرامتری و تحلیل مهندسی در ابزارهای متفاوت صورت می‌گیرد.
پهپاد بهتر است یا توتال استیشن، GNSS و لیزر اسکنر؟
هیچ‌یک از این روش‌ها برای تمام شرایط معدن بهترین انتخاب نیست. انتخاب مناسب به وسعت محدوده، هندسه عوارض، نیاز دقت، دسترسی زمینی، خطرات محیطی و نوع خروجی موردنیاز بستگی دارد.
| روش | کاربرد مناسب | محدودیت مهم |
|---|---|---|
| فتوگرامتری پهپادی | برداشت گسترده و تولید مدل سطح از عوارض قابل‌مشاهده | وابستگی به کیفیت تصاویر و دیدپذیری سطح |
| GNSS | تعیین مختصات نقاط کنترل و برداشت نقاط قابل‌دسترسی | محدودیت دید ماهواره‌ای و دشواری برداشت برخی نقاط |
| توتال استیشن | برداشت دقیق نقاط و عوارض منتخب با دید مناسب | نیاز به استقرار و دید مستقیم در بسیاری از روش‌های برداشت |
| لیزر اسکنر | ثبت متراکم هندسه سطوح و عوارض قابل‌مشاهده از ایستگاه اسکن | پوشیدگی، نیاز به برنامه‌ریزی ایستگاه‌ها و هزینه تجهیزات |
| روش ترکیبی | پوشش نواحی پیچیده و کنترل بهتر داده‌ها با استفاده از چند روش | نیاز به هماهنگی دستگاه مختصات و کنترل سازگاری داده‌ها |
برای مثال، می‌توان از پهپاد برای برداشت سریع محدوده وسیع معدن، از GNSS یا دوربین توتال استیشن برای کنترل نقاط منتخب و از لیزر اسکنر برای ثبت دقیق‌تر بعضی دیواره‌ها یا بخش‌های پیچیده استفاده کرد. روش نهایی باید بر اساس مشخصات پروژه انتخاب شود، نه صرفاً سرعت برداشت یا قیمت تجهیزات.
محدودیت‌ها و نکات ایمنی در نقشه‌برداری معدن با پهپاد
عملیات معدن ممکن است با گردوغبار، باد، اختلاف ارتفاع زیاد، ماشین‌آلات سنگین، خطوط انتقال برق و محدوده‌های پرخطر همراه باشد. بنابراین طراحی پرواز باید با هماهنگی مسئولان معدن و مطابق مقررات پرواز و الزامات ایمنی محل انجام شود.
مهم‌ترین محدودیت‌ها عبارت‌اند از:
- پوشیدگی سطح: پهپاد نمی‌تواند عارضه‌ای را که از هیچ زاویه‌ای قابل‌مشاهده نیست، به‌درستی بازسازی کند.
- سطوح کم‌بافت یا بازتابنده: برخی سطوح ممکن است برای تطبیق تصویری مناسب نباشند.
- گردوغبار و تغییر نور: این شرایط می‌توانند کیفیت تصاویر و امکان شناسایی عوارض مشترک را کاهش دهند.
- تفاوت روش برداشت: مقایسه داده‌هایی که با روش‌ها یا دستگاه مختصات ناسازگار تولید شده‌اند، می‌تواند نتیجه گمراه‌کننده داشته باشد.
- محدودیت ایمنی: پرواز نباید به‌گونه‌ای انجام شود که برای افراد، ماشین‌آلات یا عملیات معدن خطر ایجاد کند.
برای هر پروژه باید محدودیت‌های برداشت در گزارش نهایی ثبت شوند تا استفاده‌کنندگان از نقشه، دامنه اعتبار نتایج را بدانند.
جمع‌بندی نقشه‌برداری معدن با پهپاد
نقشه‌برداری معدن با پهپاد امکان برداشت سریع محدوده‌های وسیع، تولید مدل سه‌بعدی و بررسی تغییرات سطح را فراهم می‌کند. این روش برای محاسبه حجم دپو، مستندسازی وضعیت معدن و پایش هندسه قابل‌مشاهده پله‌ها مفید است، اما اعتبار نتایج تنها به وضوح تصویر یا جزئیات مدل وابسته نیست.
طراحی مناسب پرواز، تعیین نقاط کنترل و نقاط مستقل، بررسی خطاهای مدل، انتخاب صحیح سطح مبنا و کنترل هم‌ترازی برداشت‌های دوره‌ای از عوامل مهم در تولید اطلاعات قابل‌استفاده برای مهندسان نقشه‌برداری هستند.
در پروژه‌هایی که دیواره‌های قائم، نقاط پنهان یا تصمیم‌های حساس ژئوتکنیکی مطرح‌اند، بهتر است داده‌های پهپادی با برداشت زمینی، لیزر اسکن یا بررسی‌های تخصصی موردنیاز ترکیب شوند.
اگر قصد دارید مهارت‌های خود را در زمینه نقشه‌برداری زمینی ، پردازش داده‌های مکانی و نرم‌افزارهای تخصصی توسعه دهید، دوره‌های آموزشی متناسب با سطح مهارت و نوع پروژه را در آکادمی آموزشی مسترپی بررسی کنید.
پرسش‌های متداول درباره نقشه‌برداری معدن با پهپاد
نقشه‌برداری معدن با پهپاد چه کاربردهایی دارد؟
این روش برای تهیه نقشه‌های به‌روز، تولید مدل سه‌بعدی، محاسبه حجم دپو، بررسی تغییرات سطح و مستندسازی هندسه قابل‌مشاهده معدن استفاده می‌شود. کاربرد دقیق آن به کیفیت داده‌ها و نیاز پروژه وابسته است.
آیا با پهپاد می‌توان حجم دپو را دقیق محاسبه کرد؟
بله، در صورت برداشت مناسب، کنترل مختصات، تعیین مرز صحیح و انتخاب سطح مبنای مناسب می‌توان حجم دپو را محاسبه کرد. میزان خطا باید با توجه به شرایط پروژه و کنترل مستقل داده‌ها ارزیابی شود.
آیا برای نقشه‌برداری معدن با پهپاد به نقاط کنترل زمینی نیاز است؟
نیاز به نقاط کنترل به روش موقعیت‌یابی پهپاد، دقت موردنیاز و الزامات پروژه بستگی دارد. حتی در برداشت‌های RTK یا PPK، نقاط کنترل مستقل می‌توانند برای ارزیابی کیفیت خروجی اهمیت داشته باشند.
تفاوت DSM و DTM در نقشه‌برداری معدن چیست؟
DSM سطح مشاهده‌شده را همراه با عوارض روی زمین نمایش می‌دهد، در حالی که DTM برای نمایش سطح زمین پس از حذف یا تفکیک عوارض غیرزمینی تهیه می‌شود. انتخاب مدل مناسب به هدف تحلیل و کیفیت طبقه‌بندی داده‌ها بستگی دارد.
آیا پهپاد می‌تواند ارتفاع و عرض پله‌های معدن را اندازه‌گیری کند؟
در صورت مشاهده مناسب لبه‌ها و پای پله و وجود داده سه‌بعدی با کیفیت کافی، می‌توان هندسه قابل‌مشاهده پله‌ها را استخراج کرد. در دیواره‌های پنهان یا سطوحی که از بالا دیده نمی‌شوند، ممکن است برداشت مایل یا روش مکمل لازم باشد.
آیا نقشه‌برداری پهپادی برای بررسی پایداری شیب معدن کافی است؟
خیر. مدل پهپادی می‌تواند اطلاعات هندسی و تغییرات سطح را فراهم کند، اما ارزیابی پایداری شیب به تحلیل‌های ژئوتکنیکی و اطلاعات تکمیلی نیاز دارد. نباید صرفاً بر اساس یک مدل تصویری درباره ایمنی شیب نتیجه‌گیری کرد.
چگونه تغییرات حجم معدن را در دو تاریخ مقایسه کنیم؟
باید مدل‌های دو برداشت را در چارچوب مختصاتی سازگار قرار داد، کیفیت و هم‌ترازی آن‌ها را بررسی کرد و سپس اختلاف سطح یا حجم را محاسبه کرد. اختلاف مدل‌ها پیش از کنترل خطاها لزوماً به معنای استخراج یا جابه‌جایی واقعی ماده نیست.
کدام نرم‌افزارها برای نقشه‌برداری پهپادی معدن مناسب‌اند؟
Agisoft Metashape و Pix4Dmapper برای پردازش فتوگرامتری کاربرد دارند، ابزارهایی مانند PIX4Dsurvey و Civil 3D نیز می‌توانند در استخراج عوارض و تحلیل حجم یا سطح به کار روند. انتخاب نرم‌افزار به نوع داده، خروجی موردنیاز و امکانات پروژه بستگی دارد.
