تفاوت توتال استیشن و GNSS | کدام برای پروژه نقشه برداری مناسب است؟

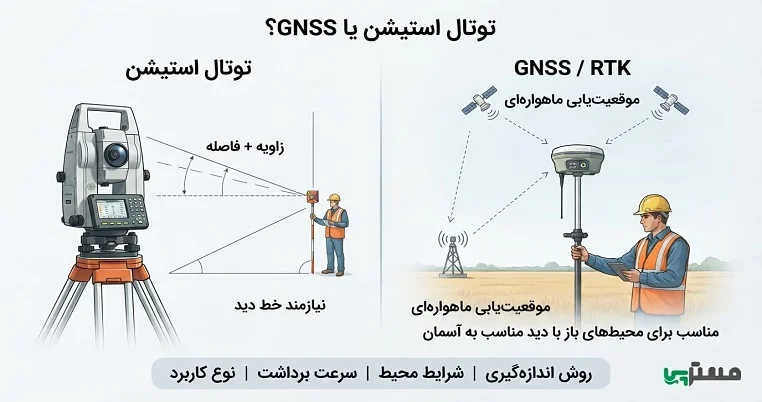

تفاوت توتال استیشن و GNSS فقط به نوع دستگاه محدود نمی‌شود، این دو فناوری بر اساس دو روش متفاوت برای تعیین موقعیت و اندازه‌گیری کار می‌کنند. توتال استیشن با اندازه‌گیری زاویه و فاصله و تکیه بر خط دید بین دستگاه و هدف، مختصات نقاط را محاسبه می‌کند؛ در مقابل، GNSS با دریافت سیگنال ماهواره‌ها موقعیت گیرنده را تعیین می‌کند.

به همین دلیل، انتخاب بین این دو باید بر اساس دقت موردنیاز، محیط پروژه، وسعت محدوده، نوع برداشت و روش کنترل مختصات انجام شود؛ نه صرفاً جدیدتر بودن یک فناوری.

توتال استیشن برای پروژه‌هایی که به اندازه‌گیری دقیق، خط دید کنترل‌شده و پیاده‌سازی یا کنترل هندسی نیاز دارند، گزینه بسیار مناسبی است. GNSS، به‌ویژه در حالت RTK، برای تعیین سریع مختصات در مناطق باز و پروژه‌های وسیع مزیت دارد. در بسیاری از پروژه‌های حرفه‌ای، بهترین راهکار نه انتخاب یکی، بلکه ترکیب توتال استیشن و GNSS است.

معیار	توتال استیشن	GNSS / RTK
اصل اندازه‌گیری	زاویه و فاصله	سیگنال ماهواره‌ای
نیاز به خط دید بین نقاط	بله	خیر، اما نیازمند دید مناسب به آسمان است
محیط مناسب	پروژه‌های محدود، سازه‌ها، فضاهای دارای مانع	مناطق باز و وسیع
دقت معمول	در بسیاری از مدل‌ها در محدوده میلی‌متری، بسته به مشخصات دستگاه	معمولاً در محدوده سانتی‌متری در شرایط مناسب RTK
عملکرد در فضای بسته	مناسب	معمولاً محدود یا غیرقابل اتکا
سرعت برداشت در محدوده وسیع	معمولاً پایین‌تر	معمولاً بالاتر
عملیات یک‌نفره	بیشتر در مدل‌های رباتیک	یکی از مزیت‌های مهم RTK
پیاده‌سازی دقیق سازه	بسیار مناسب	بسته به تلرانس پروژه
وابستگی به ماهواره	ندارد	دارد
کاربرد مناسب	کنترل، پیاده‌سازی، جزئیات و محیط‌های فاقد سیگنال GNSS	توپوگرافی، کاداستر، راه و پروژه‌های وسیع

اعداد دقیق دقت را نمی‌توان بدون توجه به مدل دستگاه و شرایط برداشت ثابت در نظر گرفت. در GNSS نیز کیفیت راه‌حل RTK، هندسه ماهواره‌ها، خطاهای جوی، چندمسیری، آنتن و روش کنترل بر نتیجه نهایی اثر می‌گذارد. NGS نیز تأکید می‌کند که خود ابزار به‌تنهایی تضمین‌کننده دقت نیست و روش اجرایی و کنترل کیفیت نقش مهمی دارند.

توتال استیشن چیست و چگونه اندازه‌گیری می‌کند؟

توتال استیشن را می‌توان ترکیبی از تئودولیت الکترونیکی و فاصله‌یاب الکترونیکی EDM دانست. دستگاه زاویه‌های افقی و قائم و فاصله تا هدف را اندازه‌گیری می‌کند و با استفاده از این مشاهدات، مختصات نقطه را به دست می‌آورد.

در برداشت معمول، توتال استیشن روی یک نقطه مستقر و پس از مرکزسازی و تراز، نسبت به نقاط کنترل جهت‌یابی می‌شود. سپس با مشاهده منشور یا در برخی مدل‌ها با اندازه‌گیری بدون منشور، نقاط موردنظر برداشت می‌شوند.

دقت توتال استیشن به چه عواملی بستگی دارد؟

اینکه میگوییم توتال استیشن دقت میلی‌متری دارد، به‌تنهایی کافی نیست. دقت واقعی به مشخصات دستگاه و نحوه اجرای عملیات وابسته است.

پارامترهای مهم عبارت‌اند از:

• دقت زاویه‌ای دستگاه که معمولاً با ثانیه قوسی بیان می‌شود.
• دقت EDM که معمولاً به‌صورت ترکیبی از یک مقدار ثابت و بخش وابسته به فاصله بیان می‌شود.
• طول مسیر اندازه‌گیری.
• کیفیت و وضعیت منشور.
• مرکزسازی و تراز دستگاه.
• ارتفاع صحیح دستگاه و منشور.
• شرایط جوی و اثرات شکست نور.
• کیفیت نقاط کنترل و روش پیمایش.

بنابراین هنگام مقایسه دو دستگاه، بهتر است به مشخصات فنی همان مدل مراجعه شود، نه یک عدد عمومی برای همه توتال استیشن‌ها.

چرا خط دید در توتال استیشن مهم است؟

مهم‌ترین محدودیت بنیادی توتال استیشن، نیاز به مسیر دید مناسب بین دستگاه و هدف است. اگر ساختمان، دیوار، درخت، ماشین‌آلات یا هر مانع دیگری مسیر دید را قطع کند، اندازه‌گیری مستقیم آن نقطه ممکن نیست.

در عوض، همین ویژگی باعث می‌شود توتال استیشن در بسیاری از محیط‌هایی که GNSS با مشکل دریافت سیگنال مواجه است، همچنان بسیار کاربردی باشد.

GNSS چیست و RTK چگونه در نقشه‌برداری استفاده می‌شود؟

GNSS مخفف Global Navigation Satellite System و عنوان کلی سامانه‌های موقعیت‌یابی ماهواره‌ای جهانی است. GPS تنها یکی از منظومه‌های این خانواده است؛ بنابراین استفاده از عبارت GPS به‌جای GNSS در تمام موقعیت‌ها از نظر فنی دقیق نیست.

در نقشه‌برداری دقیق، گیرنده مولتی‌فرکانس GNSS می‌تواند با روش‌هایی مانند RTK موقعیت نقطه را با استفاده از تصحیحات لحظه‌ای تعیین کند. این تصحیحات ممکن است از یک ایستگاه پایه یا از طریق شبکه‌های GNSS و سرویس‌هایی مانند NTRIP دریافت شوند.

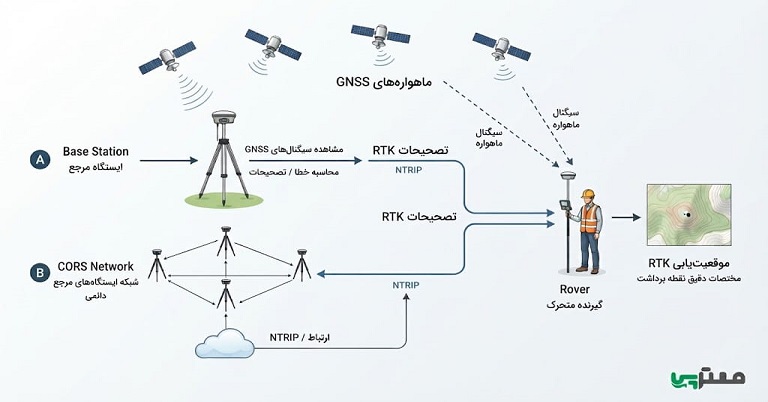

در روش RTK، گیرنده Rover علاوه بر دریافت سیگنال‌های GNSS، از داده‌های تصحیحی یک ایستگاه مرجع محلی یا شبکه CORS استفاده می‌کند. این تصحیحات می‌توانند از طریق ارتباط رادیویی یا در روش‌های مبتنی بر شبکه، با استفاده از سرویس‌هایی مانند NTRIP به Rover منتقل شوند.

Base و Rover در نقشه‌برداری GNSS چه هستند؟

در یک گردش کار کلاسیک RTK، گیرنده Base روی نقطه‌ای با مختصات معلوم یا در موقعیتی مناسب برای ایجاد مرجع قرار می‌گیرد و Rover برای برداشت نقاط مختلف در محدوده پروژه استفاده می‌شود.

در شبکه‌های RTK، به‌جای راه‌اندازی Base محلی ممکن است از زیرساخت شبکه و سرویس‌های تصحیحی استفاده شود. این تفاوت برای برنامه‌ریزی پروژه مهم است، زیرا داشتن گیرنده GNSS به‌تنهایی به معنی برخورداری از یک راهکار RTK آماده و مستقل نیست.

تفاوت دقت توتال استیشن و GNSS چیست؟

مقایسه دقت این دو فناوری باید با احتیاط انجام شود، چون دقت فقط به نام فناوری وابسته نیست.

توتال استیشن‌های نقشه‌برداری در بسیاری از مدل‌ها برای اندازه‌گیری‌های دقیق هندسی در مقیاس میلی‌متر طراحی شده‌اند. GNSS نقشه‌برداری در شرایط مناسب RTK نیز می‌تواند به دقت سطح سانتی‌متر برسد. اما این دو عدد را نباید به‌صورت ساده مقابل هم قرار داد.

دقت افقی و دقت ارتفاعی GNSS

یکی از نکات مهم در تفاوت توتال استیشن و GNSS، رفتار متفاوت دقت افقی و قائم است. در بسیاری از کاربردهای GNSS، مؤلفه ارتفاعی نسبت به مؤلفه افقی حساس‌تر است و عواملی مانند مدل ژئوئید، کیفیت مشاهدات و هندسه ماهواره‌ها اهمیت بیشتری پیدا می‌کنند.

به همین دلیل، برای پروژه‌ای که تراز ارتفاعی و کنترل قائم با تلرانس محدود دارد، نباید صرفاً بر اساس مشاهده وضعیت Fixed در RTK تصمیم گرفت.

برای بعضی پروژه‌ها ممکن است نیاز به کنترل ارتفاعی مستقل، ترازیابی یا استفاده از توتال استیشن وجود داشته باشد. داده‌های NGS نیز نشان می‌دهد که تعیین ارتفاع با GNSS موضوعی حساس و وابسته به روش و کالیبراسیون است.

تفاوت GNSS و توتال استیشن از نظر سرعت برداشت چیست؟

در یک محدوده باز و وسیع، GNSS RTK معمولاً امکان برداشت نقاط زیادی را با جابه‌جایی سریع بین نقاط فراهم می‌کند. نیازی نیست مانند توتال استیشن برای هر مجموعه برداشت، دستگاه را روی یک ایستگاه مشخص مستقر و نسبت به آن جهت‌یابی کنید.

این موضوع در پروژه‌هایی مانند:

• نقشه‌برداری توپوگرافی زمین‌های وسیع
• برداشت مسیر و راه
• پروژه‌های خطی
• محاسبه احجام عملیات خاکی
• برداشت اولیه سایت

اهمیت زیادی دارد.

اما سرعت همیشه به معنی بهره‌وری بیشتر نیست. اگر پروژه شامل تعداد محدودی نقطه با تلرانس هندسی بسیار دقیق باشد، توتال استیشن می‌تواند به دلیل کنترل بهتر هندسه و خط دید، انتخاب منطقی‌تری باشد.

توتال استیشن یا GNSS برای نقشه‌برداری توپوگرافی؟

برای توپوگرافی، انتخاب ابزار به وسعت و شرایط زمین بستگی دارد.

در یک زمین وسیع و نسبتاً باز، RTK GNSS معمولاً مزیت سرعت و پوشش دارد. مهندس می‌تواند نقاط ارتفاعی و عوارض موردنیاز را بدون جابه‌جایی مکرر ایستگاه برداشت کند.

اما در یک محدوده کوچک با ساختمان، دیوار، درختان یا جزئیات زیاد، توتال استیشن ممکن است کنترل بهتری روی نقاطی که از نظر هندسی مهم هستند فراهم کند.

راهکار حرفه‌ای در بسیاری از پروژه‌ها: استفاده از GNSS برای ایجاد یا کنترل نقاط اصلی و استفاده از توتال استیشن برای برداشت جزئیات و نقاطی که دریافت GNSS در آن‌ها مناسب نیست.

برای پیاده‌سازی سازه توتال استیشن بهتر است یا GNSS؟

در پیاده‌سازی، موضوع اصلی فقط مختصات نیست، تلرانس اجرایی و رابطه هندسی عناصر سازه اهمیت دارد.

برای مثال، هنگام پیاده‌سازی محور ستون‌ها، صفحه‌ستون‌ها، نقاط سازه‌ای یا کنترل موقعیت اجزای یک سازه، توتال استیشن به دلیل قابلیت اندازه‌گیری دقیق زاویه و فاصله و ایجاد یک سیستم هندسی کنترل‌شده، انتخاب بسیار رایجی است.

GNSS نیز برای پیاده‌سازی نقاط در سایت‌های باز می‌تواند بسیار مفید باشد، به‌خصوص زمانی که تلرانس پروژه با توان واقعی RTK سازگار باشد.

بنابراین برای سؤال «توتال استیشن بهتر است یا GNSS؟» در پیاده‌سازی سازه، پاسخ به تلرانس نقشه و الزامات اجرایی پروژه وابسته است.

GNSS برای چه پروژه‌هایی مناسب‌تر است؟

GNSS، به‌خصوص RTK، زمانی ارزش بیشتری پیدا می‌کند که پروژه گسترده، روباز و نیازمند برداشت سریع مختصات باشد.

کاربردهای مناسب عبارت‌اند از:

• نقشه‌برداری توپوگرافی مناطق وسیع
• برداشت مسیر راه و خطوط انتقال
• پروژه‌های عمرانی گسترده
• برداشت اولیه سایت
• کاداستر و برداشت‌های ثبتی، مطابق ضوابط پروژه
• تعیین نقاط کنترل
• برداشت زمین‌های کشاورزی
• کنترل و برداشت حجم در معادن روباز

در این پروژه‌ها مزیت اصلی GNSS فقط دقت نیست؛ سرعت، پوشش مکانی و کاهش وابستگی به خط دید بین نقاط اهمیت زیادی دارد.

اگر هدف شما یادگیری اصول و اجرای عملی نقشه‌برداری زمینی و کار با تجهیزات رایج این حوزه است، می‌توانید مسیر آموزشی آموزش نقشه برداری زمینی را در آکادمی مسترپی دنبال کنید.

توتال استیشن برای چه پروژه‌هایی مناسب‌تر است؟

توتال استیشن زمانی مزیت بیشتری دارد که پروژه به کنترل هندسی دقیق یا کار در محیط‌هایی نیاز داشته باشد که GNSS نمی‌تواند به‌خوبی عمل کند.

از جمله:

• پیاده‌سازی سازه
• کنترل ابعادی ساختمان
• کار در فضای داخلی
• تونل و پروژه‌های زیرزمینی
• محیط‌های شهری با موانع زیاد
• پایش تغییر شکل سازه
• کنترل موقعیت اجزای سازه‌ای
• برداشت جزئیات با نیاز به خط دید کنترل‌شده
• برخی پروژه‌های صنعتی و نصب تجهیزات

در تونل یا فضای داخلی، مسئله اصلی این نیست که GNSS «کم‌دقت‌تر» است، بلکه در بسیاری از این محیط‌ها دریافت سیگنال ماهواره‌ای اساساً محدود یا ناممکن است. در چنین شرایطی توتال استیشن راهکار طبیعی‌تری است.

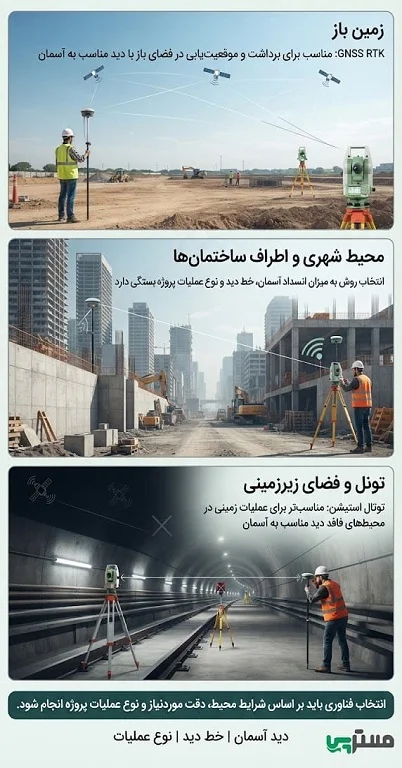

همان‌طور که در تصویر مشاهده می‌شود، شرایط محیطی یکی از عوامل مهم در انتخاب روش نقشه‌برداری است. GNSS در محیط‌های باز و دارای دید مناسب به آسمان می‌تواند بسیار کارآمد باشد، در حالی که در محیط‌های مسدود، زیرزمینی یا پروژه‌هایی که خط دید بین نقاط اهمیت دارد، توتال استیشن می‌تواند گزینه مناسب‌تری باشد. در برخی پروژه‌ها نیز استفاده ترکیبی از دو فناوری بهترین نتیجه را ایجاد می‌کند.

خطای چندمسیری GNSS چیست و چرا اهمیت دارد؟

یکی از محدودیت‌های مهم GNSS در محیط‌های شهری و متراکم، Multipath یا چندمسیری است.

سیگنال ماهواره‌ای ممکن است قبل از رسیدن به آنتن، از ساختمان، سطح فلزی یا سایر موانع بازتاب شود. گیرنده در این حالت سیگنالی را دریافت می‌کند که مسیر مستقیمی تا ماهواره طی نکرده است. نتیجه می‌تواند کاهش کیفیت موقعیت‌یابی یا افزایش خطای مختصات باشد.

به همین دلیل «نداشتن نیاز به خط دید بین دستگاه و نقطه» نباید با «بی‌نیازی از محیط مناسب» اشتباه گرفته شود. GNSS به خط دید با منشور نیاز ندارد، اما دید مناسب به آسمان و شرایط مناسب دریافت سیگنال برای عملکرد مطلوب اهمیت دارد.

آیا می‌توان توتال استیشن و GNSS را همزمان استفاده کرد؟

در بسیاری از پروژه‌های حرفه‌ای این روش از انتخاب یکی از آن‌ها منطقی‌تر است.

یک گردش کار نمونه می‌تواند چنین باشد:

GNSS → ایجاد یا کنترل نقاط اصلی → انتقال کنترل به پروژه → توتال استیشن → برداشت جزئیات و پیاده‌سازی → کنترل مستقل → پردازش و ترسیم

برای مثال، در یک پروژه ساختمانی می‌توان از GNSS برای تعیین مختصات و کنترل نقاط پروژه در سیستم مختصات موردنظر استفاده کرد و سپس توتال استیشن را برای پیاده‌سازی دقیق محورهای سازه به کار گرفت. این روش باعث می‌شود نقاط قوت دو فناوری مکمل یکدیگر شوند.

تفاوت توتال استیشن و GNSS در یک پروژه واقعی چگونه مشخص می‌شود؟

فرض کنید پروژه‌ای برای احداث یک مجموعه صنعتی در زمینی چند هکتاری دارید.

اگر بخواهید ابتدا محدوده وسیع پروژه، نقاط کنترل و وضعیت توپوگرافی کلی را برداشت کنید، GNSS RTK می‌تواند سرعت کار را بالا ببرد.

اما پس از شروع عملیات اجرایی، ممکن است نیاز داشته باشید:

• محور ستون‌ها را پیاده کنید.
• موقعیت صفحه‌ستون‌ها را کنترل کنید.
• شاقولی و انطباق عناصر را بررسی کنید.
• در فضاهای بین ساختمان‌ها برداشت انجام دهید.
• نقاطی را که دید آسمان مناسبی ندارند کنترل کنید.

در این مرحله توتال استیشن می‌تواند ابزار مناسب‌تری باشد.

بنابراین در چنین پروژه‌ای سؤال درست «GNSS یا توتال استیشن؟» نیست؛ بلکه «کدام مرحله از پروژه به کدام فناوری نیاز دارد؟» است.

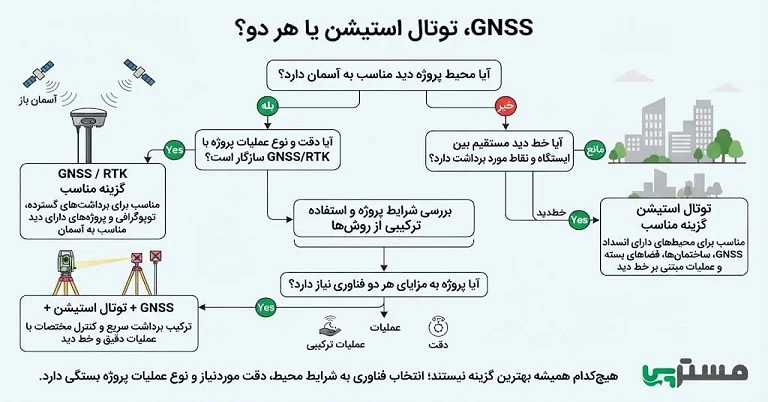

توتال استیشن یا GNSS؟ ۶ معیار مهم برای انتخاب روش مناسب

قبل از انتخاب تجهیزات، این موارد را مشخص کنید:

1. حداکثر تلرانس مجاز پروژه چقدر است؟
2. پروژه باز است یا دارای ساختمان، درخت و موانع متعدد؟
3. وسعت محدوده چقدر است؟
4. آیا به پیاده‌سازی دقیق سازه نیاز دارید؟
5. آیا دسترسی مناسب به تصحیحات RTK، CORS یا NTRIP دارید؟
6. آیا بخشی از پروژه در فضای بسته، تونل یا زیرزمین قرار دارد؟

اگر پاسخ‌ها نشان دهد که پروژه وسیع و روباز است و سرعت برداشت اهمیت بالایی دارد، GNSS احتمالاً گزینه مناسبی است.

در عمل، انتخاب بین GNSS و توتال استیشن به یک عامل محدود نمی‌شود. اگر پروژه در فضای باز و با دید مناسب به آسمان انجام شود، GNSS می‌تواند گزینه مناسبی باشد، اما در محیط‌های مسدود یا پروژه‌هایی که خط دید بین نقاط اهمیت دارد، توتال استیشن مزیت بیشتری پیدا می‌کند. در پروژه‌های پیچیده نیز ترکیب دو فناوری می‌تواند راهکار مناسب‌تری باشد.

اگر پروژه به کنترل هندسی دقیق، پیاده‌سازی یا کار در محیط فاقد سیگنال ماهواره‌ای نیاز دارد، توتال استیشن اهمیت بیشتری پیدا می‌کند. اگر پروژه ترکیبی است، استفاده از هر دو فناوری معمولاً منطقی‌تر خواهد بود.

جمع‌بندی مستر پی درباره موضوع توتال استیشن بهتر است یا GNSS؟

GNSS RTK برای برداشت سریع مختصات در مناطق باز و وسیع، پروژه‌های توپوگرافی، کریدورها و بسیاری از عملیات عمرانی مزیت دارد.

توتال استیشن برای اندازه‌گیری دقیق هندسی، پیاده‌سازی، کنترل سازه، کار در فضاهای محدود و محیط‌هایی که GNSS عملکرد مناسبی ندارد، گزینه قدرتمندی است.

از طرف دیگر، GNSS جایگزین کامل توتال استیشن نشده است و توتال استیشن نیز ابزار قدیمی و کنارگذاشته‌شده‌ای نیست. در بسیاری از گردش‌کارهای حرفه‌ای، این دو فناوری مکمل یکدیگر هستند.

☎ اگر برای یک پروژه واقعی در انتخاب تجهیزات، روش برداشت، سیستم مختصات یا ترکیب GNSS و توتال استیشن تردید دارید، مشاوره با کارشناسان مستر پی می‌تواند به انتخاب روش متناسب با دقت، محیط و نیاز اجرایی پروژه کمک کند.

سوالات متداول درباره تفاوت توتال استیشن و GNSS

۱. تفاوت اصلی توتال استیشن و GNSS چیست؟

توتال استیشن با اندازه‌گیری زاویه و فاصله نسبت به هدف، مختصات نقاط را محاسبه می‌کند و به خط دید نیاز دارد. GNSS با دریافت سیگنال ماهواره‌ها موقعیت گیرنده را تعیین می‌کند و به خط دید بین دستگاه و نقطه هدف نیاز ندارد، اما به دریافت مناسب سیگنال ماهواره‌ای وابسته است.

۲. آیا GNSS دقیق‌تر از توتال استیشن است؟

به‌طور مطلق نمی‌توان یکی را دقیق‌تر دانست. دقت به مدل تجهیزات، روش اندازه‌گیری، شرایط محیطی و الزامات پروژه بستگی دارد، اما توتال استیشن‌های نقشه‌برداری برای بسیاری از عملیات هندسی با تلرانس‌های بسیار محدود و GNSS RTK برای موقعیت‌یابی سریع در سطح سانتی‌متری کاربرد دارند.

۳. آیا GPS همان GNSS است؟

خیر. GPS نام یکی از منظومه‌های موقعیت‌یابی ماهواره‌ای است، در حالی که GNSS عنوان کلی سامانه‌هایی مانند GPS، Galileo، GLONASS و BeiDou است. گیرنده‌های GNSS نقشه‌برداری معمولاً می‌توانند از چند منظومه ماهواره‌ای استفاده کنند.

۴. برای نقشه‌برداری توپوگرافی GNSS بهتر است یا توتال استیشن؟

برای زمین‌های وسیع و باز، GNSS RTK معمولاً سرعت و پوشش بیشتری ارائه می‌دهد. در محدوده‌های کوچک، متراکم یا دارای موانع، توتال استیشن می‌تواند برای برداشت جزئیات و نقاطی که دریافت GNSS مناسب نیست، انتخاب بهتری باشد.

۵. برای پیاده‌سازی ساختمان توتال استیشن بهتر است یا GNSS؟

اگر پروژه به کنترل هندسی دقیق و تلرانس‌های محدود نیاز داشته باشد، توتال استیشن معمولاً گزینه بسیار مناسبی است. GNSS نیز در سایت‌های باز و برای تلرانس‌هایی که با توان RTK سازگار هستند، می‌تواند برای پیاده‌سازی استفاده شود.

۶. آیا GNSS در ساختمان و تونل قابل استفاده است؟

در فضای بسته و تونل، دریافت سیگنال ماهواره‌ای معمولاً محدود یا ناممکن می‌شود. در چنین شرایطی توتال استیشن، پیمایش و سایر روش‌های زمینی معمولاً راهکار مناسب‌تری هستند.

۷. آیا می‌توان از توتال استیشن و GNSS در یک پروژه استفاده کرد؟

بله. ترکیب این دو یکی از روش‌های کاربردی در پروژه‌های نقشه‌برداری است. GNSS می‌تواند برای ایجاد یا کنترل نقاط مرجع و برداشت سریع مناطق باز استفاده شود و توتال استیشن برای جزئیات، پیاده‌سازی و کنترل‌های دقیق به کار رود.

۸. برای خرید تجهیزات نقشه‌برداری، توتال استیشن بهتر است یا GNSS؟

انتخاب تجهیزات باید بر اساس نوع پروژه، تلرانس، محیط برداشت، وسعت محدوده و روش اجرایی انجام شود. اگر پروژه‌های شما متنوع هستند، ممکن است به‌جای انتخاب یکی از دو فناوری، به یک گردش کار ترکیبی GNSS و توتال استیشن نیاز داشته باشید.
