کالیبراسیون محلی و Localization در GNSS
در بسیاری از پروژه‌های نقشه‌برداری، گیرنده GNSS مختصاتی را در یک سیستم مرجع جهانی یا سیستم تصویر مشخص ارائه می‌کند، اما پروژه باید دقیقاً با مختصات شبکه محلی، نقاط کنترل یا نقشه‌ای که قبلاً با توتال استیشن تهیه شده است، منطبق باشد. اینجاست که کالیبراسیون محلی در جی پی اس یا GNSS Localization اهمیت پیدا می‌کند.
کیفیت مختصات برداشت‌شده به عوامل مختلفی از جمله نوع گیرنده، شرایط دریافت سیگنال و روش اندازه‌گیری وابسته است. برای آشنایی بیشتر با فناوری گیرنده‌ها، مقاله گیرنده مولتی‌فرکانس چیست؟ می‌تواند دید بهتری درباره نحوه دریافت و پردازش سیگنال‌های ماهواره‌ای ارائه دهد.
سؤال اصلی این است: چگونه مختصات به‌دست‌آمده از GNSS را به مختصات محلی پروژه تبدیل کنیم، بدون اینکه خطای سیستماتیک در موقعیت، جهت، مقیاس یا ارتفاع وارد برداشت و پیاده‌سازی شود؟
کالیبراسیون محلی در جی پی اس چیست؟

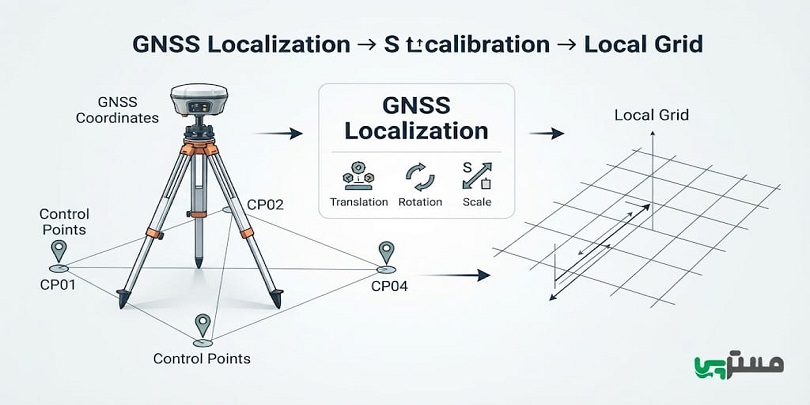

کالیبراسیون محلی یا Site Calibration/Localization روشی برای ایجاد رابطه ریاضی بین مختصات GNSS و مختصات شناخته‌شده یک شبکه محلی است. در این فرآیند، نقاط کنترل مشترک با GNSS اندازه‌گیری و با مختصات محلی متناظر جفت می‌شوند و نرم‌افزار پارامترهایی مانند انتقال، چرخش، مقیاس و در بخش ارتفاعی شیفت یا شیب را محاسبه می‌کند. نتیجه باید با بررسی باقیمانده‌ها و نقاط کنترل مستقل کنترل شود.
کالیبراسیون محلی در GPS دقیقاً چیست؟
به زبان ساده، فرض کنید یک پروژه ساختمانی یا عمرانی دارای شبکه‌ای از نقاط کنترل است که مختصات آنها قبلاً با روش زمینی تعیین شده است. این مختصات ممکن است با سیستم مختصات اختصاصی پروژه، شبکه محلی یا مختصات Grid/Ground تعریف شده باشند.
از طرف دیگر، گیرنده RTK GNSS موقعیت را بر اساس چارچوب مرجع و سیستم مختصات تعریف‌شده در پروژه محاسبه می‌کند. اگر این دو مجموعه مختصات دقیقاً در یک چارچوب قرار نداشته باشند، وقتی با GNSS روی نقطه‌ای از پروژه قرار می‌گیرید، ممکن است عدد نمایش‌داده‌شده با مختصات محلی همان نقطه یکسان نباشد.
Localization برای حل همین مسئله استفاده می‌شود.
در نرم‌افزارهای نقشه‌برداری زمینی ، این فرآیند ممکن است با نام‌های مختلفی مانند موارد زیر دیده شود:
- Site Calibration
- Localization
- Project Calibration
- Coordinate Transformation
- Local Calibration
- Point Calibration
در مستندات Trimble نیز Site Calibration به‌عنوان فرآیندی تعریف می‌شود که رابطه بین مختصات جهانی حاصل از GNSS و مختصات کنترل محلی را برقرار می‌کند. این رابطه از طریق تبدیل‌های ریاضی محاسبه می‌شود.
تفاوت کالیبراسیون محلی با کالیبراسیون خود گیرنده GNSS چیست؟
این دو مفهوم نباید با یکدیگر اشتباه گرفته شوند. کالیبراسیون محلی مربوط به ارتباط مختصات GNSS با شبکه مختصات پروژه است، در حالی که کالیبراسیون سنسورها، تراز، IMU یا سایر اجزای سخت‌افزاری به عملکرد فیزیکی یا سنسوری تجهیزات مربوط می‌شود.
برای مثال، اگر گیرنده GNSS شما IMU داشته باشد، تنظیم IMU و تصحیح شیب آنتن موضوع متفاوتی از Localization است. بنابراین اگر مشکل شما این است که مختصات GNSS با نقاط کنترل پروژه منطبق نیست، صرفاً کالیبره‌کردن سنسور دستگاه مشکل را حل نمی‌کند.
کالیبراسیون محلی در جی پی اس چه زمانی لازم است؟
کالیبراسیون محلی زمانی اهمیت پیدا می‌کند که سیستم مختصات مورد استفاده GNSS با سیستم مختصات مورد استفاده پروژه یکسان نباشد یا پروژه به یک شبکه کنترل محلی وابسته باشد.
نمونه‌های رایج عبارت‌اند از:
- پروژه‌های ساختمانی با شبکه مختصات محلی
- عملیات پیاده‌سازی سازه
- پروژه‌های راه و مسیر
- نقشه‌برداری توپوگرافی
- پروژه‌هایی که شبکه اولیه آنها با توتال استیشن ایجاد شده است
- ترکیب برداشت GNSS و توتال استیشن
- پروژه‌هایی با مختصات Ground به‌جای Grid
- پروژه‌هایی که ارتفاع محلی یا مدل ارتفاعی مشخص دارند
در مستندات Trimble، Site Calibration برای تبدیل مختصات GNSS به مختصات Grid محلی پیش از عملیات‌هایی مانند Stakeout و محاسبات Offset یا Intersection توصیه شده است.
تفاوت WGS84، UTM و مختصات محلی در کالیبراسیون چیست؟
یکی از مهم‌ترین بخش‌های آموزش کالیبراسیون محلی در جی پی اس، شناخت تفاوت این سه مفهوم است. WGS84 یک چارچوب مرجع ژئودتیکی جهانی است که موقعیت را می‌توان در آن با طول و عرض جغرافیایی و ارتفاع بیضوی بیان کرد.
UTM یک سیستم تصویر صفحه‌ای است که مختصات را به شکل Easting و Northing ارائه می‌کند و در بسیاری از پروژه‌های نقشه‌برداری کاربرد دارد. اما سیستم مختصات محلی ممکن است توسط شبکه کنترل همان پروژه تعریف شده باشد.
برای مثال، تصور کنید مختصات GNSS یک نقطه پس از پردازش به شکل زیر باشد:
| نوع مختصات | نمونه |
|---|---|
| GNSS/Global | مختصات حاصل از چارچوب مرجع GNSS |
| UTM/Grid | Easting / Northing |
| Local Grid | مختصات اختصاصی پروژه |
| Ground | مختصات اصلاح‌شده برای سطح زمین |
وجود عددهای متفاوت لزوماً به معنی خراب بودن گیرنده نیست. ابتدا باید مشخص شود هر عدد متعلق به کدام سیستم مختصات و کدام مرجع است.
نقاط کنترل در کالیبراسیون محلی GNSS چه نقشی دارند؟
نقطه کنترل پلی بین دو سیستم مختصات است. برای هر نقطه کنترل، باید دو مجموعه اطلاعات قابل اعتماد داشته باشیم:
- مختصات شناخته‌شده نقطه در سیستم محلی پروژه.
- مختصات همان نقطه که با GNSS اندازه‌گیری شده است.
نرم‌افزار این جفت نقاط را با یکدیگر مقایسه می‌کند و از مجموعه آنها برای محاسبه پارامترهای تبدیل استفاده می‌کند.
نکته بسیار مهم این است که کیفیت کالیبراسیون فقط به تعداد نقاط وابسته نیست. صحت مختصات نقاط کنترل و توزیع مکانی آنها اهمیت بسیار زیادی دارد. راهنمای Trimble نیز توصیه می‌کند نقاط کنترل تا حد امکان در سراسر محدوده پروژه توزیع شوند و صرفاً در یک بخش از سایت متمرکز نباشند.
چند نقطه کنترل برای Localization لازم است؟
پاسخ دقیق به نوع کالیبراسیون و نرم‌افزار بستگی دارد. برای یک تبدیل افقی ساده، حداقل تعداد نقاط ممکن است کمتر باشد، اما در پروژه حرفه‌ای نباید صرفاً با حداقل ریاضی کار کرد. وجود نقاط اضافی امکان کنترل و تشخیص خطا را افزایش می‌دهد.
برای نمونه، Trimble در مستندات فعلی خود استفاده از حداقل چهار نقطه کنترل محلی را برای محاسبه کالیبراسیون توصیه می‌کند و تأکید دارد که نقاط باید در سطح پروژه توزیع مناسبی داشته باشند.
برای کالیبراسیون ارتفاعی دارای شیب نیز تعداد نقاط مورد نیاز می‌تواند متفاوت باشد، در نرم‌افزارهای مختلف تنظیمات متفاوتی وجود دارد.

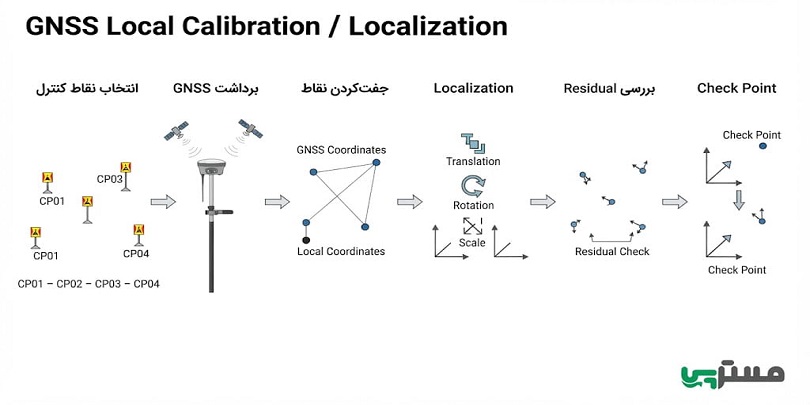

مراحل عملی آموزش کالیبراسیون محلی در جی پی اس
فرآیند عملی را می‌توان در چند مرحله اصلی خلاصه کرد.
۱. سیستم مختصات پروژه را مشخص کنید
قبل از روشن کردن گیرنده، مشخص کنید مختصات مرجع پروژه چیست.
باید مواردی مانند اینها روشن باشند:
- Datum
- Projection
- Grid coordinates
- Ground coordinates
- واحد اندازه‌گیری
- مدل Geoid در صورت استفاده از ارتفاع ارتومتریک
- مختصات نقاط کنترل
بسیاری از خطاهای Localization از همین مرحله شروع می‌شوند، نه از گیرنده GNSS.
۲. نقاط کنترل مناسب انتخاب کنید
نقاط کنترل باید:
- مختصات معتبر داشته باشند.
- به‌درستی روی زمین شناسایی شوند.
- در سراسر پروژه توزیع شوند.
- فقط در یک گوشه یا یک خط قرار نگیرند.
- در صورت امکان ارتفاع و مختصات افقی قابل اعتماد داشته باشند.
اگر همه نقاط کنترل در یک بخش کوچک از پروژه قرار داشته باشند، ممکن است کالیبراسیون در همان ناحیه خوب به نظر برسد اما در بخش‌های دورتر دچار خطای بیشتری شود.
۳. نقاط کنترل را با GNSS برداشت کنید
گیرنده RTK را روی نقاط کنترل قرار دهید و هر نقطه را با روش برداشت مناسب اندازه‌گیری کنید. در این مرحله ارتفاع آنتن، نوع آنتن، ارتفاع میله و وضعیت FIX باید با دقت کنترل شود.
یک اشتباه ساده در ارتفاع آنتن می‌تواند مستقیماً وارد محاسبات ارتفاعی شود. مستندات Trimble نیز ارتفاع آنتن Base و Rover، انتخاب نوع صحیح آنتن و وضعیت میله و حباب آن را از عوامل مهم خطا معرفی می‌کنند.
۴. جفت‌کردن نقاط GNSS و نقاط محلی
اکنون هر نقطه مشاهده‌شده با GNSS باید به نقطه متناظر در شبکه محلی متصل شود.
برای مثال:
| نقطه | مختصات محلی | مختصات GNSS | وضعیت |
|---|---|---|---|
| CP01 | Known | Measured | Pair |
| CP02 | Known | Measured | Pair |
| CP03 | Known | Measured | Pair |
| CP04 | Known | Measured | Pair |
اگر CP01 در شبکه محلی با مختصات یک نقطه دیگر جفت شود، الگوریتم ممکن است نتیجه‌ای تولید کند، اما نتیجه از نظر هندسی بی‌معنا خواهد بود.
۵. محاسبه پارامترهای Localization
نرم‌افزار بر اساس نقاط مشترک، تبدیل موردنیاز را محاسبه می‌کند. در یک کالیبراسیون افقی، پارامترهای اصلی معمولاً شامل موارد زیر هستند:
- Translation: انتقال
- Rotation: چرخش
- Scale: مقیاس
در بخش ارتفاعی نیز بسته به روش انتخاب‌شده ممکن است:
- Vertical Shift
- Vertical Incline/Plane
محاسبه شود.
در نرم‌افزارهای تخصصی، این پارامترها می‌توانند با روش Least Squares محاسبه شوند تا بهترین انطباق ممکن بین مجموعه نقاط GNSS و شبکه محلی به دست آید.

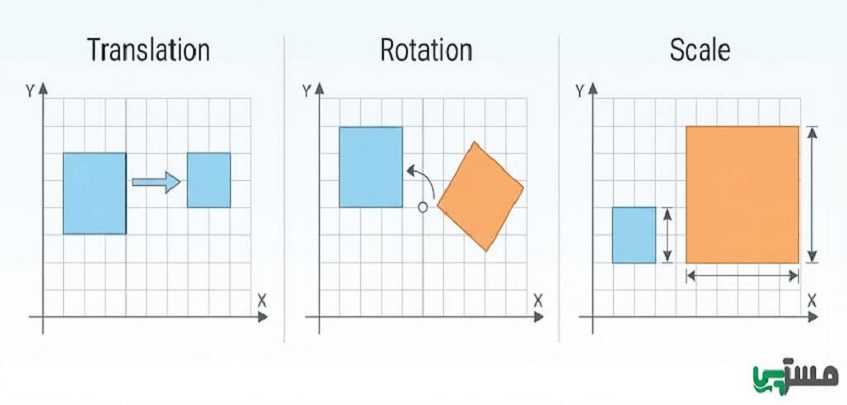

پارامترهای کالیبراسیون افقی
در کالیبراسیون افقی، سه پارامتر اصلی Translation، Rotation و Scale برای تطبیق مختصات GNSS با سیستم مختصات محلی مورد استفاده قرار می‌گیرند. Translation موقعیت شبکه را جابه‌جا می‌کند، Rotation جهت آن را اصلاح می‌کند و Scale اختلاف مقیاس بین دو سیستم را تنظیم می‌کند.
کالیبراسیون افقی و ارتفاعی چه تفاوتی دارند؟
کالیبراسیون افقی و عمودی را نباید یک مسئله واحد در نظر گرفت.
| بخش | هدف | پارامترهای متداول |
|---|---|---|
| افقی | انطباق موقعیت صفحه‌ای | Translation، Rotation، Scale |
| ارتفاعی | انطباق ارتفاع GNSS با ارتفاع پروژه | Vertical Shift، Inclined Plane |
| سه‌بعدی | انطباق هم‌زمان موقعیت و ارتفاع | ترکیبی از پارامترهای بالا |
در کالیبراسیون عمودی باید مشخص باشد ارتفاع‌های پروژه Ellipsoidal هستند یا Orthometric و آیا مدل Geoid در فرآیند استفاده شده است.
در برخی نرم‌افزارها می‌توان فقط یک شیفت ارتفاعی ایجاد کرد و در برخی شرایط نیز یک صفحه شیب‌دار برای برازش ارتفاع استفاده می‌شود.

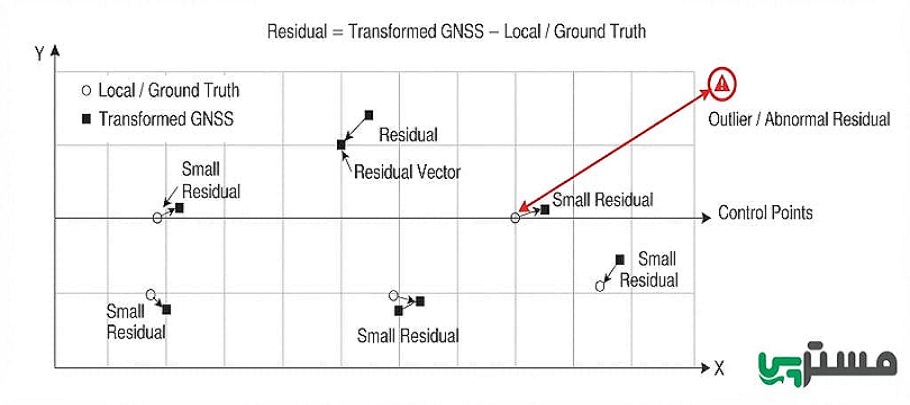

باقیمانده کالیبراسیون چیست و چرا مهم است؟
یکی از مهم‌ترین بخش‌هایی که در آموزش‌های سطحی نادیده گرفته می‌شود، Residual یا باقیمانده کالیبراسیون است. باقیمانده نشان می‌دهد بعد از اعمال تبدیل محاسبه‌شده، مختصات تبدیل‌شده یک نقطه چه مقدار با مختصات کنترل شناخته‌شده اختلاف دارد.
مثلاً اگر برای یک نقطه مقدار خطای افقی چند میلی‌متر و برای نقطه دیگر مقدار بسیار بزرگ‌تری مشاهده شود، نباید صرفاً روی میانگین خطا تمرکز کرد.
ممکن است:
- نقطه اشتباه انتخاب شده باشد.
- مختصات کنترل اشتباه باشد.
- نقطه GNSS اشتباه اندازه‌گیری شده باشد.
- ارتفاع آنتن نادرست وارد شده باشد.
- سیستم مختصات اشتباه انتخاب شده باشد.
- هندسه نقاط کنترل ضعیف باشد.
خود Trimble نیز هشدار می‌دهد که صرفاً پایین بودن Residualها تضمین نمی‌کند کالیبراسیون از نظر هندسی درست باشد، توزیع و کیفیت نقاط کنترل باید هم‌زمان بررسی شود.
ضریب مقیاس در کالیبراسیون محلی چه مفهومی دارد؟
Scale Factor نشان می‌دهد برای انطباق دو سیستم مختصات، آیا نیاز به تغییر مقیاس وجود دارد یا خیر.
اگر مقدار مقیاس به شکل قابل توجهی با مقدار مورد انتظار تفاوت داشته باشد، این موضوع می‌تواند نشانه‌ای برای بررسی داده‌های کنترل، سیستم مختصات، ارتفاع پروژه یا نحوه تعریف Grid/Ground باشد.
در برخی پروژه‌های دارای سیستم مختصات صحیح و کنترل باکیفیت، ممکن است مهندس تصمیم بگیرد مقیاس را روی 1 ثابت کند، اما این تصمیم باید بر اساس ماهیت سیستم مختصات و هدف پروژه باشد، نه یک قانون همیشگی. مستندات Trimble نیز بین شرایطی که Scale باید محاسبه شود و شرایطی که می‌توان آن را روی 1 ثابت کرد تفاوت قائل می‌شوند.
خطاهای رایج کالیبراسیون محلی در جی پی اس چیست؟
۱. انتخاب سیستم مختصات اشتباه
گاهی گیرنده کاملاً سالم است اما Datum، Projection، Zone یا Geoid اشتباه انتخاب شده است. در این شرایط، کالیبراسیون نباید به‌عنوان راهی برای پنهان کردن خطای تنظیمات استفاده شود.
۲. استفاده از نقاط کنترل اشتباه
اگر مختصات یکی از نقاط کنترل اشتباه باشد، الگوریتم ممکن است تلاش کند کل شبکه را برای تطبیق با آن نقطه تغییر دهد.
۳. تمرکز نقاط کنترل در یک قسمت پروژه
این یکی از رایج‌ترین مشکلات هندسی است. نقاط کنترل باید تا حد امکان محدوده کاری را پوشش دهند. استفاده از نقاطی که فقط در یک سمت پروژه قرار دارند، می‌تواند اعتبار تبدیل را در قسمت‌های دیگر کاهش دهد.
۴. اشتباه در ارتفاع آنتن
این خطا مخصوصاً در کالیبراسیون ارتفاعی خطرناک است. ارتفاع آنتن باید دقیقاً با روش اندازه‌گیری و تنظیمات نرم‌افزار مطابقت داشته باشد.
۵. حذف نقطه صرفاً برای پایین آوردن Residual
اگر یک نقطه باقیمانده زیادی دارد، حذف آن بدون بررسی علت کار درستی نیست. ابتدا باید بررسی شود که آیا مختصات کنترل، نام نقطه، اندازه‌گیری GNSS و شرایط فیزیکی نقطه صحیح بوده‌اند یا خیر.
آیا می‌توان با دو یا سه نقطه کالیبراسیون انجام داد؟
از نظر ریاضی و بسته به نوع تبدیل، برخی نرم‌افزارها امکان کالیبراسیون با تعداد محدود نقاط را فراهم می‌کنند. اما حداقل ریاضی با تعداد مناسب برای کنترل کیفیت یکی نیست.
برای پروژه‌های حرفه‌ای بهتر است نقاط کنترل بیشتری استفاده شود تا علاوه بر ایجاد تبدیل، امکان بررسی پایداری و صحت آن نیز وجود داشته باشد. Trimble برای کالیبراسیون‌های خود استفاده از چندین نقطه کنترل و حداقل چهار نقطه محلی را توصیه می‌کند.
آیا کالیبراسیون محلی برای همه پروژه‌های GNSS لازم است؟
اگر پروژه از یک سیستم مختصات رسمی و به‌درستی تعریف‌شده استفاده می‌کند و داده GNSS، Datum، Projection، Geoid و سایر پارامترها با همان سیستم منطبق هستند، ممکن است Site Calibration اضافی لازم نباشد.
در چنین شرایطی ایجاد یک کالیبراسیون محلی فقط برای اینکه مختصات «به اعداد مورد انتظار تبدیل شوند» می‌تواند حتی خطرناک باشد.
کالیبراسیون باید برای حل یک اختلاف واقعی بین چارچوب مختصات انجام شود، نه برای پوشاندن خطای تنظیمات.
کالیبراسیون محلی در پروژه مشترک GNSS و توتال استیشن
این یکی از مهم‌ترین کاربردهای Localization در نقشه‌برداری زمینی است.
فرض کنید شبکه کنترل پروژه ابتدا با توتال استیشن ایجاد شده و مختصات آن در یک سیستم محلی قرار دارد. اکنون تیم نقشه‌برداری قصد دارد برای برداشت سریع عوارض یا پیاده‌سازی از GNSS RTK استفاده کند.
اگر GNSS و شبکه توتال استیشن در یک چارچوب مختصات قرار نگیرند، خروجی این دو تجهیز مستقیماً قابل ترکیب نیست.
با Site Calibration می‌توان رابطه بین نقاط مشترک را محاسبه کرد و سپس از GNSS برای برداشت یا Stakeout در همان چارچوب پروژه استفاده کرد. در پروژه‌هایی که GNSS و توتال استیشن هم‌زمان استفاده می‌شوند، کنترل مناسب و سازگاری سیستم مختصات اهمیت ویژه‌ای دارد.
یک پروژه ساختمانی را چگونه Localize کنیم؟
فرض کنید چهار نقطه کنترل در اطراف یک سایت ساختمانی دارید که مختصات آنها از شبکه پروژه به دست آمده است.
مراحل پیشنهادی:
- سیستم مختصات و واحدها را بررسی کنید.
- مختصات چهار نقطه کنترل را وارد نرم‌افزار کنید.
- روی همان نقاط با GNSS اندازه‌گیری انجام دهید.
- جفت نقاط Local و GNSS را مشخص کنید.
- کالیبراسیون افقی را محاسبه کنید.
- در صورت نیاز کالیبراسیون ارتفاعی را نیز محاسبه کنید.
- Translation، Rotation و Scale را بررسی کنید.
- Residual هر نقطه را بررسی کنید.
- در صورت وجود نقطه مشکوک، علت را بررسی کنید.
- پس از تأیید، یک یا چند نقطه مستقل را به‌عنوان Check Point اندازه‌گیری کنید.
Check Point اهمیت زیادی دارد، زیرا نقطه‌ای که در محاسبه کالیبراسیون استفاده شده است، برای ارزیابی مستقل نتیجه مناسب نیست.
هدف این است که تبدیل فقط نقاطی را که با آنها ساخته شده، خوب بازتولید نکند، بلکه روی نقاط مستقل نیز عملکرد قابل قبول داشته باشد.
قیمت کالیبراسیون محلی در جی پی اس چقدر است؟
برای قیمت کالیبراسیون محلی در جی پی اس نمی‌توان یک عدد ثابت و عمومی اعلام کرد، زیرا هزینه به نوع پروژه و خدمات موردنیاز بستگی دارد.
عوامل مؤثر می‌توانند شامل این موارد باشند:
- تعداد نقاط کنترل
- وضعیت و اعتبار شبکه موجود
- نیاز به برداشت مجدد نقاط
- نوع گیرنده GNSS
- نوع سیستم مختصات
- نیاز به کالیبراسیون ارتفاعی
- نیاز به گزارش و کنترل کیفیت
- وسعت پروژه
- نیاز به حضور کارشناس در محل
- نرم‌افزار و تجهیزات مورد استفاده
اگر هدف شما اجرای واقعی Localization برای یک پروژه است، بهتر است قبل از اعلام هزینه، ابتدا وضعیت مختصات و نقاط کنترل پروژه بررسی شود. در این مرحله، مشاوره کارشناسان مستر پی می‌تواند برای تعیین روش مناسب، تجهیزات موردنیاز و برآورد خدمات مفید باشد.
چگونه یک کالیبراسیون محلی قابل اعتماد داشته باشیم؟
برای یک پروژه حرفه‌ای، این چک‌لیست را قبل از پذیرش Localization بررسی کنید:
- سیستم مختصات پروژه مشخص است.
- Datum و Projection صحیح هستند.
- وضعیت Grid/Ground مشخص است.
- Geoid در صورت نیاز به‌درستی تعریف شده است.
- مختصات نقاط کنترل معتبر هستند.
- نقاط کنترل در سطح پروژه توزیع شده‌اند.
- ارتفاع آنتن صحیح وارد شده است.
- نام و جفت نقاط GNSS و Local درست است.
- Residualها بررسی شده‌اند.
- Scale و Rotation منطقی هستند.
- کالیبراسیون عمودی جداگانه بررسی شده است.
- حداقل یک Check Point مستقل کنترل شده است.
- گزارش یا پارامترهای کالیبراسیون ذخیره شده‌اند.
جمع‌بندی مهم‌ترین نکات کالیبراسیون محلی در جی پی اس
کالیبراسیون محلی در جی پی اس در اصل یک رابط ریاضی بین مختصات GNSS و شبکه مختصات محلی پروژه ایجاد می‌کند. این فرآیند با استفاده از نقاط کنترل مشترک، پارامترهایی مانند انتقال، چرخش، مقیاس و در بخش ارتفاعی شیفت یا شیب را تعیین می‌کند.
اما کیفیت Localization صرفاً با یک کلیک روی گزینه Calculate مشخص نمی‌شود. صحت مختصات کنترل، توزیع مناسب نقاط، تنظیمات سیستم مختصات، ارتفاع آنتن، Residualها و در نهایت کنترل مستقل باید همگی بررسی شوند.
به‌خصوص در پروژه‌های عمرانی و نقشه‌برداری که قرار است GNSS در کنار توتال استیشن استفاده شود، یک کالیبراسیون اشتباه می‌تواند باعث انتقال همان خطا به برداشت‌ها و عملیات پیاده‌سازی شود.
☎ اگر برای یک پروژه واقعی نیاز به انتخاب روش Localization، تعیین نقاط کنترل، بررسی نتایج کالیبراسیون یا انتخاب تجهیزات GNSS دارید، می‌توانید برای بررسی شرایط پروژه و دریافت مشاوره تخصصی با کارشناسان آکادمی تخصصی مستر پی در ارتباط باشید.
سوالات متداول درباره کالیبراسیون محلی در جی پی اس
کالیبراسیون محلی در جی پی اس چیست؟
کالیبراسیون محلی یا GNSS Localization فرآیندی است که رابطه بین مختصات GNSS و مختصات شناخته‌شده یک شبکه محلی را محاسبه می‌کند. در این فرآیند معمولاً پارامترهای انتقال، چرخش، مقیاس و تنظیمات ارتفاعی تعیین می‌شوند.
تفاوت Localization و Site Calibration چیست؟
در بسیاری از نرم‌افزارهای نقشه‌برداری، Localization و Site Calibration برای یک مفهوم یا فرآیند بسیار مشابه استفاده می‌شوند. هر دو به ایجاد رابطه بین مختصات GNSS و مختصات محلی پروژه اشاره دارند، هرچند جزئیات محاسبات و نام‌گذاری در نرم‌افزارهای مختلف متفاوت است.
برای کالیبراسیون محلی چند نقطه کنترل لازم است؟
حداقل تعداد به نوع تبدیل و نرم‌افزار بستگی دارد، اما برای پروژه حرفه‌ای نباید صرفاً به حداقل ریاضی اکتفا کرد. برای نمونه، Trimble استفاده از حداقل چهار نقطه کنترل محلی را برای کالیبراسیون توصیه می‌کند تا کنترل و افزونگی مناسبی وجود داشته باشد.
آیا کالیبراسیون محلی همان کالیبره کردن GPS است؟
خیر. کالیبراسیون محلی مربوط به تبدیل مختصات و انطباق GNSS با شبکه محلی است، در حالی که کالیبراسیون سنسورهایی مانند IMU یا تراز دیجیتال به عملکرد سخت‌افزاری و سنسوری دستگاه مربوط می‌شود.
آیا بعد از Localization دقت گیرنده GNSS بیشتر می‌شود؟
Localization لزوماً دقت ذاتی گیرنده GNSS را افزایش نمی‌دهد؛ بلکه مختصات GNSS را با چارچوب مختصات محلی پروژه منطبق می‌کند. اگر داده‌های کنترل یا تنظیمات سیستم مختصات اشتباه باشند، کالیبراسیون حتی می‌تواند خطا را به کل پروژه منتقل کند.
Residual در کالیبراسیون GNSS چیست؟
Residual اختلاف باقیمانده بین مختصات کنترل و مختصات حاصل از تبدیل GNSS است. بررسی Residualها برای شناسایی نقاط مشکوک و ارزیابی کیفیت کالیبراسیون ضروری است، اما پایین بودن Residual به‌تنهایی تضمین‌کننده صحت هندسی کل کالیبراسیون نیست.
آیا می‌توان از نقاط کنترل توتال استیشن برای Localization استفاده کرد؟
بله، اگر مختصات نقاط کنترل با کیفیت مناسب و در سیستم مختصات موردنظر پروژه تعریف شده باشند. در این حالت همان نقاط می‌توانند به‌عنوان نقاط مشترک بین شبکه زمینی و GNSS استفاده شوند و رابطه بین دو سیستم مختصات را ایجاد کنند.
قیمت کالیبراسیون محلی در جی پی اس چقدر است؟
قیمت ثابت و یکسانی برای این خدمت وجود ندارد و به تعداد و کیفیت نقاط کنترل، وسعت پروژه، نوع تجهیزات، وضعیت سیستم مختصات و میزان خدمات میدانی و دفتری بستگی دارد. برای برآورد دقیق، ابتدا باید شرایط پروژه و شبکه کنترل بررسی شود.
