تنظیمات دوربین پهپاد در نقشه برداری هوایی، نقش مستقیمی در کیفیت تصاویر، وضوح عوارض زمینی و دقت پردازش فتوگرامتری دارد. انتخاب نادرست سرعت شاتر، حساسیت ISO یا دیافراگم می‌تواند باعث تاری تصاویر، افزایش نویز و کاهش کیفیت مدل سه‌بعدی و ارتوموزائیک شود. اما این پارامترها را چگونه باید تنظیم کرد تا تصاویر ثبت‌شده برای تولید محصولات نقشه‌برداری مناسب باشند؟

خلاصه تنظیمات دوربین پهپاد در نقشه‌برداری

برای ثبت تصاویر مناسب نقشه‌برداری هوایی، باید سرعت شاتر را متناسب با سرعت پرواز و حرکت دوربین انتخاب کرد، ISO را تا حد امکان پایین نگه داشت و دیافراگم را بر اساس عمق میدان و عملکرد اپتیکی لنز تنظیم کرد. در بسیاری از مأموریت‌های فتوگرامتری، استفاده از شاتر سریع، ISO پایین و دیافراگم نزدیک به محدوده بهینه لنز، نقطه شروع مناسبی است. البته تنظیم نهایی به نور محیط، ارتفاع پرواز، نوع حسگر و هدف پروژه بستگی دارد.

تنظیمات دوربین پهپاد در نقشه‌برداری به زبان ساده

در نقشه‌برداری با پهپاد، دوربین فقط برای ثبت تصاویر زیبا به کار نمی‌رود، بلکه تصاویر آن مبنای محاسبات هندسی و بازسازی سه‌بعدی سطح زمین هستند. به همین دلیل، تنظیمات دوربین باید با هدف ثبت تصاویر واضح، دارای نوردهی مناسب و با کمترین اعوجاج حرکتی انتخاب شوند.

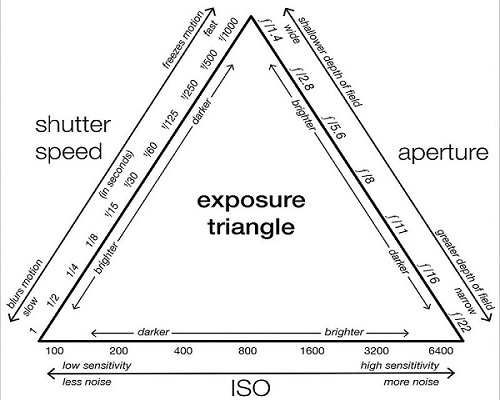

سه پارامتر اصلی نوردهی در دوربین پهپاد عبارت‌اند از:

• سرعت شاتر (Shutter Speed): مدت‌زمانی که حسگر در معرض نور قرار می‌گیرد. سرعت شاتر بالا، احتمال ثبت تاری ناشی از حرکت پهپاد را کاهش می‌دهد.
• حساسیت ISO: میزان تقویت سیگنال حسگر برای ثبت تصویر. ISO بالاتر امکان عکاسی در نور کمتر را فراهم می‌کند، اما ممکن است نویز تصویر را افزایش دهد.
• دیافراگم (Aperture): اندازه دهانه عبور نور از لنز که علاوه بر نوردهی، بر عمق میدان و وضوح اپتیکی تصویر تأثیر می‌گذارد.

این سه پارامتر با یکدیگر ارتباط دارند. برای مثال، اگر سرعت شاتر را افزایش دهید، نور کمتری به حسگر می‌رسد. برای جبران آن می‌توانید دیافراگم را بازتر کنید یا ISO را افزایش دهید؛ البته هر دو انتخاب محدودیت‌های اپتیکی و تصویری خود را دارند.

نکته مهم: در فتوگرامتری، تصویر روشن لزوماً تصویر مناسبی نیست. وضوح هندسی، ثبات نوردهی، نبود تاری حرکتی و حفظ جزئیات بافت سطح زمین اهمیت بیشتری از ظاهر چشم‌نواز عکس دارند.

مراحل تنظیمات دوربین پهپاد در نقشه برداری

برای تنظیم دوربین، بهتر است ابتدا شرایط پرواز و مشخصات تجهیزات را بررسی کنید و سپس پارامترهای نوردهی را به ترتیب تنظیم کنید. این کار احتمال نیاز به تکرار پرواز را کاهش می‌دهد.

۱. بررسی مشخصات دوربین و حسگر پهپاد

پیش از هر اقدامی، مشخصات دوربین را بررسی کنید. اندازه حسگر، وضوح تصویر، فاصله کانونی لنز، اندازه پیکسل و قابلیت تنظیم دستی نوردهی، همگی بر انتخاب تنظیمات تأثیر می‌گذارند.

مواردی که باید بررسی شوند عبارت‌اند از:

• اندازه حسگر و وضوح واقعی آن
• فاصله کانونی لنز و میدان دید
• امکان تنظیم دستی شاتر، ISO و دیافراگم
• نوع شاتر، مکانیکی یا الکترونیکی
• قابلیت ثبت تصاویر با فرمت RAW
• امکان قفل‌کردن فوکوس و نوردهی

برای مثال، دوربین دارای شاتر مکانیکی ممکن است در شرایط خاص، آثار اعوجاج حرکتی کمتری نسبت به شاتر غلتان الکترونیکی داشته باشد. البته نتیجه به سرعت حرکت پهپاد، زمان خوانش حسگر و نحوه ثبت تصویر بستگی دارد.

۲. تعیین سرعت شاتر بر اساس سرعت پرواز

سرعت شاتر یکی از مهم‌ترین پارامترها در جلوگیری از تاری حرکتی تصاویر هوایی است. هرچه پهپاد سریع‌تر حرکت کند یا زمان نوردهی طولانی‌تر باشد، احتمال جابه‌جایی تصویر عوارض روی حسگر افزایش می‌یابد.

در مأموریت‌های نقشه‌برداری، بهتر است سرعت شاتر به‌اندازه‌ای بالا باشد که حرکت پهپاد در زمان نوردهی، تاری قابل‌توجهی ایجاد نکند. برای تعیین مقدار مناسب، سرعت پرواز، ارتفاع، فاصله کانونی و اندازه پیکسل دوربین باید در نظر گرفته شوند.

۳. تنظیم ISO متناسب با نور محیط

پس از تعیین سرعت شاتر، نوبت به تنظیم ISO می‌رسد. در شرایط نوری مناسب، استفاده از ISO پایه یا مقادیر نزدیک به آن معمولاً به حفظ کیفیت تصویر و کاهش نویز کمک می‌کند.

اگر نور محیط کم باشد، ابتدا باید امکان افزایش نور ورودی از طریق دیافراگم را بررسی کنید. در صورتی که سرعت شاتر و دیافراگم در محدوده مناسب قرار داشته باشند، می‌توان ISO را افزایش داد؛ اما باید اثر آن بر نویز و جزئیات تصویر بررسی شود.

۴. انتخاب دیافراگم مناسب برای فتوگرامتری

دیافراگم علاوه بر کنترل نور، بر وضوح اپتیکی و عمق میدان تأثیر می‌گذارد. بازترین دیافراگم لنز همیشه بهترین وضوح را ارائه نمی‌دهد؛ زیرا برخی لنزها در دیافراگم‌های کاملاً باز، افت وضوح در گوشه‌های تصویر یا خطاهای اپتیکی بیشتری دارند.

از طرف دیگر، بستن بیش از حد دیافراگم می‌تواند پدیده پراش (Diffraction) را افزایش دهد و جزئیات ریز را کاهش دهد. بنابراین باید محدوده‌ای انتخاب شود که هم نوردهی کافی و هم وضوح مناسب را فراهم کند.

۵. ثبت تصاویر آزمایشی و بررسی کیفیت

پس از تنظیم پارامترها، چند تصویر آزمایشی در شرایط واقعی پرواز ثبت کنید. تصاویر را در بزرگ‌نمایی ۱۰۰ درصد بررسی کنید تا تاری، نویز، سوختگی نقاط روشن، سایه‌های بیش‌ازحد تیره و مشکلات فوکوس مشخص شوند.

در صورت امکان، یک مجموعه آزمایشی کوچک را در نرم‌افزار فتوگرامتری پردازش کنید. بررسی کیفیت تطبیق نقاط کلیدی و تعداد تصاویر قابل‌استفاده، اطلاعات بیشتری درباره مناسب‌بودن تنظیمات فراهم می‌کند.

سرعت شاتر در نقشه‌برداری با پهپاد چقدر باشد؟

سرعت شاتر باید به‌گونه‌ای انتخاب شود که جابه‌جایی تصویر روی حسگر در مدت نوردهی، از حد قابل‌قبول برای پروژه بیشتر نشود. برخلاف عکاسی معمولی، در نقشه‌برداری هوایی حتی تاری اندک نیز می‌تواند تطبیق نقاط مشترک بین تصاویر را دشوار کند.

برای درک بهتر، فرض کنید پهپاد با سرعت ۸ متر بر ثانیه در حال پرواز است. اگر سرعت شاتر ۱/۵۰۰ ثانیه باشد، پهپاد در مدت نوردهی حدود ۱۶ میلی‌متر جابه‌جا می‌شود. این جابه‌جایی در فضای واقعی است و میزان تاری روی تصویر به ارتفاع پرواز، فاصله کانونی و اندازه پیکسل وابسته خواهد بود.

فرمول تقریبی جابه‌جایی تصویر روی زمین

$$B=\frac{v\times t}{H}$$

B: جابه‌جایی تصویر روی زمین بر حسب متر

v: سرعت حرکت پهپاد بر حسب متر بر ثانیه

t: زمان نوردهی بر حسب ثانیه

H: ارتفاع دوربین از سطح زمین بر حسب متر

این رابطه برای شرایط ساده و دوربین رو به پایین، با فرض ناچیز بودن اثر زاویه دید و حرکت‌های چرخشی، قابل استفاده است.

برای مثال، اگر سرعت پرواز ۸ متر بر ثانیه، ارتفاع تصویربرداری ۱۰۰ متر و زمان نوردهی ۱/۵۰۰ ثانیه باشد، جابه‌جایی تصویر روی زمین حدود ۱۶ میلی‌متر خواهد بود. این مقدار هنوز باید با اندازه پیکسل زمینی (GSD) مقایسه شود تا میزان تاری بر حسب پیکسل مشخص شود.

جدول پیشنهادی سرعت شاتر برای شرایط مختلف

مقادیر جدول زیر صرفاً نقطه شروع برای آزمایش هستند، نه استاندارد ثابت برای تمام پهپادها.

شرایط تصویربرداری	سرعت شاتر پیشنهادی اولیه
پرواز آهسته در نور مناسب	۱/۵۰۰ تا ۱/۸۰۰ ثانیه
پرواز با سرعت متوسط	۱/۸۰۰ تا ۱/۱۲۵۰ ثانیه
پرواز سریع در نور مناسب	۱/۱۰۰۰ تا ۱/۲۰۰۰ ثانیه
تصویربرداری در نور کم	وابسته به سرعت پرواز و آزمون تاری
تصویربرداری از عوارض متحرک	شاتر سریع‌تر متناسب با حرکت سوژه

این بازه‌ها برای شروع آزمایش هستند و ممکن است برای برخی دوربین‌ها یا پروژه‌ها مناسب نباشند. معیار اصلی، میزان تاری نسبت به GSD و کیفیت تصاویر پردازش‌شده است.

تنظیم ISO دوربین پهپاد برای نقشه‌برداری هوایی

ISO میزان تقویت سیگنال تصویر را مشخص می‌کند. افزایش ISO به دوربین اجازه می‌دهد در شرایط نوری ضعیف، با همان سرعت شاتر و دیافراگم تصویر روشن‌تری ثبت کند؛ اما این کار می‌تواند نویز تصویر را افزایش دهد.

در فتوگرامتری، نویز اهمیت ویژه‌ای دارد؛ زیرا نرم‌افزار برای شناسایی و تطبیق نقاط مشترک بین تصاویر به ویژگی‌های تصویری قابل‌تشخیص نیاز دارد. افزایش بیش‌ازحد نویز ممکن است شناسایی بافت‌های ظریف را دشوار کند.

ISO پایین چه مزیتی در فتوگرامتری دارد؟

در شرایط نوری یکسان، ISO پایین معمولاً مزایای زیر را به همراه دارد:

• کاهش نویز تصویر و حفظ جزئیات بافت زمین
• بهبود قابلیت تشخیص عوارض ریز در تصاویر
• کاهش احتمال ایجاد نقاط غیرواقعی ناشی از نویز
• حفظ کیفیت تصاویر برای پردازش‌های بعدی

با این حال، ISO پایین به‌تنهایی تضمین‌کننده کیفیت نیست. اگر برای حفظ ISO پایین مجبور شوید سرعت شاتر را بیش‌ازحد کاهش دهید، ممکن است تاری حرکتی ایجاد شود که اثر آن از نویز بیشتر باشد.

محدوده مناسب ISO در شرایط مختلف

شرایط نوری	رویکرد پیشنهادی
نور مستقیم و کافی	ISO پایه دوربین
هوای نیمه‌ابری	ISO پایین و بررسی نوردهی
نور کم در ساعات ابتدایی یا پایانی روز	افزایش کنترل‌شده ISO در صورت نیاز
سایه‌های عمیق	بررسی هم‌زمان ISO، دیافراگم و سرعت شاتر
نور بسیار ضعیف	ارزیابی امکان تغییر زمان پرواز یا کاهش سرعت پرواز

در بسیاری از دوربین‌های پهپادی، ISO پایه می‌تواند ۱۰۰ باشد، اما مقدار پایه و محدوده بهینه به مدل دوربین وابسته است. برخی حسگرها در ISOهای بالاتر نیز عملکرد مناسبی دارند. بنابراین، بهتر است مشخصات سازنده و تصاویر آزمایشی ملاک قرار گیرند.

توصیه اجرایی: اگر در شرایط کم‌نور بین کاهش سرعت شاتر و افزایش ISO مردد هستید، ابتدا سرعت شاتر لازم برای جلوگیری از تاری را مشخص کنید. سپس ISO را تا حدی افزایش دهید که نوردهی مناسب به دست آید و کیفیت تصویر همچنان قابل‌قبول باشد.

دیافراگم مناسب برای تصویربرداری پهپادی چیست؟

دیافراگم با نماد f-number نشان داده می‌شود؛ مانند f/2.8، f/4 و f/5.6. هرچه عدد دیافراگم کوچک‌تر باشد، دهانه لنز بازتر است و نور بیشتری به حسگر می‌رسد.

انتخاب دیافراگم در نقشه‌برداری هوایی باید با توجه به وضوح اپتیکی لنز، عمق میدان، شرایط نوری و اندازه حسگر انجام شود.

دیافراگم باز یا بسته | کدام مناسب‌تر است؟

دیافراگم باز، مانند f/2.8، نور بیشتری وارد دوربین می‌کند و برای شرایط نوری ضعیف مفید است. بااین‌حال، ممکن است در بعضی لنزها، به‌خصوص در گوشه‌های تصویر، افت وضوح یا خطاهای اپتیکی بیشتری دیده شود.

دیافراگم بسته‌تر، مانند f/5.6، در برخی لنزها وضوح بهتری ایجاد می‌کند؛ اما اگر بیش‌ازحد بسته شود، پراش نور باعث کاهش جزئیات می‌شود. این مسئله در حسگرهای دارای پیکسل کوچک اهمیت بیشتری دارد.

چگونه دیافراگم بهینه را انتخاب کنیم؟

برای انتخاب دیافراگم، به این موارد توجه کنید:

• نمودار MTF یا اطلاعات وضوح اپتیکی لنز، در صورت دسترسی
• اندازه حسگر و پیکسل
• میزان نور محیط
• نیاز به حفظ وضوح در مرکز و گوشه‌های تصویر
• محدوده دیافراگم قابل‌تنظیم در دوربین

برای بسیاری از دوربین‌های دارای دیافراگم قابل‌تنظیم، آزمایش در چند مقدار نزدیک به دیافراگم میانی لنز می‌تواند نقطه شروع مناسبی باشد. برای مثال، اگر لنز محدوده f/2.8 تا f/11 داشته باشد، بررسی عملکرد آن در f/4 و f/5.6 می‌تواند مفید باشد، اما این مقادیر برای همه لنزها بهینه نیستند.

تفاوت شاتر، ISO و دیافراگم در نقشه‌برداری هوایی

هر سه پارامتر بر نوردهی تأثیر می‌گذارند، اما اثر آن‌ها بر کیفیت تصاویر یکسان نیست. انتخاب درست زمانی امکان‌پذیر است که تفاوت عملکرد آن‌ها را درک کنید.

پارامتر	وظیفه اصلی	اثر نامطلوب تنظیم نادرست
سرعت شاتر	کنترل مدت نوردهی	تاری حرکتی یا کمبود نور
ISO	کنترل میزان تقویت سیگنال	افزایش نویز و کاهش جزئیات
دیافراگم	کنترل نور ورودی و عمق میدان	افت وضوح اپتیکی یا پراش
فوکوس	تنظیم وضوح عوارض	تصاویر خارج از فوکوس
وایت بالانس	تنظیم تعادل رنگ	تفاوت رنگ بین تصاویر

برای پروژه‌های فتوگرامتری، بهتر است تنظیمات به‌گونه‌ای انتخاب شوند که پارامترهای مؤثر بر وضوح هندسی و کیفیت بافت، در طول مأموریت تا حد امکان ثابت باقی بمانند.

راهنمای عملی تنظیمات دوربین پهپاد در نقشه‌برداری

برای درک بهتر ارتباط تنظیمات دوربین، یک سناریوی فرضی را در نظر بگیرید. قصد دارید با پهپادی مجهز به دوربین RGB، از یک زمین نسبتاً مسطح در روزی آفتابی تصویربرداری کنید. سرعت پرواز ۸ متر بر ثانیه و ارتفاع پرواز ۱۰۰ متر است.

نمونه تنظیمات اولیه

پارامتر دوربین	تنظیم اولیه پیشنهادی
سرعت شاتر	۱/۱۰۰۰ ثانیه
ISO	۱۰۰
دیافراگم	f/4
فرمت تصویر	RAW + JPEG

مقادیر صرفاً برای نمایش روند تنظیمات هستند و باید با توجه به دوربین، نور محیط و نتایج آزمایش اصلاح شوند.

در این سناریو، شاتر ۱/۱۰۰۰ ثانیه باعث می‌شود جابه‌جایی پهپاد طی نوردهی به حدود ۸ میلی‌متر برسد. اگر GSD پروژه ۲ سانتی‌متر باشد، این جابه‌جایی معادل حدود ۰٫۴ پیکسل زمینی خواهد بود؛ البته این محاسبه فقط مؤلفه انتقالی حرکت را در نظر می‌گیرد و آثار حرکت‌های چرخشی و شاتر غلتان را پوشش نمی‌دهد.

پس از ثبت تصاویر آزمایشی، باید وضوح عوارض، یکنواختی نوردهی و میزان نویز بررسی شود. اگر تصاویر بیش‌ازحد تاریک باشند، می‌توان با توجه به محدودیت‌های لنز، دیافراگم یا ISO را اصلاح کرد.

تنظیم دوربین برای پرواز در شرایط نوری متفاوت

در شرایط ابری، نور محیط کاهش پیدا می‌کند و ممکن است برای حفظ نوردهی به تغییر دیافراگم یا ISO نیاز داشته باشید. در چنین شرایطی، کاهش سرعت شاتر باید با احتیاط انجام شود، زیرا ممکن است وضوح تصاویر را تحت تأثیر قرار دهد.

در پروازهای نزدیک غروب نیز تغییر شدت نور در طول مأموریت می‌تواند باعث تفاوت روشنایی تصاویر شود. در این وضعیت، انتخاب زمان مناسب پرواز و استفاده از نوردهی ثابت در صورت امکان، به یکپارچگی مجموعه تصاویر کمک می‌کند.

تأثیر تنظیمات دوربین بر GSD و دقت نقشه‌برداری

یکی از مفاهیم مهم در نقشه‌برداری پهپادی، اندازه پیکسل زمینی یا GSD (Ground Sampling Distance) است. این پارامتر نشان می‌دهد هر پیکسل تصویر، چه محدوده‌ای از زمین را پوشش می‌دهد.

GSD به ارتفاع پرواز، فاصله کانونی لنز و اندازه پیکسل حسگر وابسته است. هرچه GSD کوچک‌تر باشد، جزئیات زمینی با تفکیک مکانی بیشتری ثبت می‌شوند؛ اما کوچک بودن GSD به‌تنهایی به معنای دقت بالاتر نقشه نیست.

برای مثال، ممکن است دو پروژه با GSD یکسان اجرا شوند، اما به دلیل تفاوت در تاری تصاویر، کیفیت کالیبراسیون دوربین، همپوشانی تصاویر و نقاط کنترل زمینی، دقت خروجی متفاوتی داشته باشند.

سه نکته مهم در این زمینه عبارت‌اند از:

• تاری حرکتی: باعث کاهش وضوح واقعی تصاویر و دشوارتر شدن استخراج نقاط مشترک می‌شود.
• وضوح اپتیکی: تعیین می‌کند لنز تا چه اندازه قادر به ثبت جزئیات حسگر است.
• کیفیت هندسی تصاویر: علاوه بر وضوح، به زاویه تصویربرداری، کالیبراسیون و هندسه شبکه تصاویر وابسته است.

بنابراین، هنگام برنامه‌ریزی پرواز نباید فقط به GSD توجه کرد. تنظیمات دوربین باید با دقت موردنیاز پروژه و روش پردازش تصاویر هماهنگ باشند.

همپوشانی تصاویر و ارتباط آن با تنظیمات دوربین

همپوشانی تصاویر (Image Overlap) یکی از عوامل مهم در موفقیت پردازش فتوگرامتری است. در این روش، نرم‌افزار با شناسایی نقاط مشترک در چند تصویر، موقعیت دوربین‌ها و هندسه صحنه را بازسازی می‌کند.

در بسیاری از پروژه‌های نقشه‌برداری پهپادی، همپوشانی طولی حدود ۷۰ تا ۸۰ درصد و همپوشانی عرضی حدود ۶۰ تا ۷۰ درصد به‌عنوان مقادیر اولیه در نظر گرفته می‌شوند. این مقادیر با توجه به نوع عوارض، شیب زمین، پوشش گیاهی و هدف پروژه قابل تغییر هستند.

تنظیمات دوربین می‌توانند بر کیفیت همپوشانی مؤثر باشند. برای مثال، اگر شاتر کند باعث تاری شود، حتی تصاویر دارای همپوشانی کافی نیز ممکن است نقاط مشترک باکیفیتی نداشته باشند.

در مناطق دارای پوشش گیاهی متراکم یا سطوح یکنواخت، مانند زمین‌های شنی، ممکن است به همپوشانی بیشتر یا برنامه‌ریزی متفاوت مسیر پرواز نیاز باشد.

خطاهای رایج تنظیمات دوربین پهپاد در نقشه‌برداری

برخی خطاهای تنظیمات دوربین ممکن است در صفحه نمایش کوچک کنترلر مشخص نباشند، اما هنگام پردازش تصاویر یا بررسی ارتوموزائیک آشکار شوند.

خطای رایج	پیامد احتمالی	راهکار
سرعت شاتر پایین	تاری حرکتی و افت وضوح	افزایش سرعت شاتر متناسب با سرعت پرواز
ISO بیش‌ازحد بالا	افزایش نویز تصویر	استفاده از ISO پایین‌تر در صورت امکان
دیافراگم کاملاً باز بدون آزمایش	احتمال افت وضوح در بعضی لنزها	آزمایش عملکرد لنز در چند دیافراگم
بستن بیش‌ازحد دیافراگم	افزایش پراش و کاهش جزئیات	انتخاب دیافراگم در محدوده بهینه لنز
فوکوس خودکار ناپایدار	تفاوت وضوح بین تصاویر	بررسی و قفل فوکوس در صورت امکان
نوردهی خودکار متغیر	ناهماهنگی روشنایی تصاویر	استفاده از نوردهی دستی در شرایط پایدار
ثبت تصاویر در نور نامناسب	سایه‌های شدید یا جزئیات از دست‌رفته	انتخاب زمان مناسب پرواز

چرا فوکوس خودکار می‌تواند مشکل‌ساز باشد؟

اگر دوربین در طول پرواز به‌طور مداوم فوکوس را تغییر دهد، ممکن است تصاویر با وضوح متفاوتی ثبت شوند. این موضوع به‌ویژه هنگام تصویربرداری از سطح زمین با بافت‌های متنوع اهمیت دارد.

در دوربین‌هایی که امکان فوکوس دستی دارند، بهتر است فوکوس در شرایط مناسب تنظیم و سپس تثبیت شود. البته فوکوس ثابت نیز باید متناسب با فاصله تصویربرداری و مشخصات لنز انتخاب شود.

چرا نوردهی خودکار همیشه مناسب نیست؟

نوردهی خودکار ممکن است در هر تصویر با توجه به روشنایی صحنه، سرعت شاتر یا ISO را تغییر دهد. در نتیجه، تصاویر یک مأموریت ممکن است از نظر روشنایی و کیفیت نویز یکسان نباشند.

در مأموریت‌های نقشه‌برداری با شرایط نوری نسبتاً ثابت، نوردهی دستی معمولاً امکان کنترل بیشتری فراهم می‌کند. در صورت تغییر محسوس نور در طول پرواز، باید درباره نحوه جبران نوردهی تصمیم‌گیری شود و از ثبت تصاویر بیش‌ازحد روشن یا تاریک جلوگیری کرد.

تنظیمات دوربین پهپاد در نرم‌افزارهای پردازش فتوگرامتری

تنظیمات دوربین تنها مرحله ثبت تصویر نیستند. پس از تصویربرداری، تصاویر باید در نرم‌افزارهای فتوگرامتری پردازش شوند تا امکان ارزیابی کیفیت آن‌ها فراهم شود.

از نرم‌افزارهای شناخته‌شده این حوزه می‌توان به موارد زیر اشاره کرد:

• Agisoft Metashape: برای هم‌ترازی تصاویر، تولید ابر نقاط، مدل سه‌بعدی و ارتوموزائیک.
• Pix4Dmapper: برای پردازش تصاویر هوایی و تولید محصولات نقشه‌برداری.
• DJI Terra: برای پردازش داده‌های تصویری پهپادهای سازگار و تولید محصولات فتوگرامتری.

در این نرم‌افزارها، بررسی تعداد تصاویر هم‌تراز شده، خطای بازفرافکنی (Reprojection Error)، تراکم نقاط مشترک و کیفیت مدل، به ارزیابی مجموعه تصاویر کمک می‌کند.

البته پایین بودن خطای بازفرافکنی به‌تنهایی اثبات‌کننده دقت زمینی نیست. برای ارزیابی دقت مکانی خروجی، باید از نقاط کنترل و نقاط آزمون مستقل، متناسب با استاندارد و هدف پروژه، استفاده کرد.

چه زمانی باید تنظیمات دوربین پهپاد را تغییر دهیم؟

تنظیمات دوربین نباید بدون توجه به شرایط مأموریت ثابت در نظر گرفته شوند. تغییر شرایط پرواز می‌تواند نیاز به بازنگری در تنظیمات را ایجاد کند.

وضعیت پروژه	تغییر احتمالی
افزایش سرعت پرواز	افزایش سرعت شاتر
کاهش نور محیط	بررسی دیافراگم و افزایش کنترل‌شده ISO
تغییر ارتفاع پرواز	بررسی مجدد GSD و فاصله فوکوس
افزایش نویز تصاویر	کاهش ISO در صورت امکان
افت وضوح در گوشه‌های تصویر	آزمایش دیافراگم متفاوت
تغییر ناگهانی شرایط نور	بازبینی نوردهی و برنامه پرواز

در مأموریت‌های طولانی، بهتر است پیش از شروع پرواز اصلی، شرایط نوری و تنظیمات در یک محدوده آزمایشی بررسی شوند. اگر نور محیط در طول مأموریت تغییر کند، ثبت چند تصویر آزمایشی در فواصل مناسب می‌تواند به تشخیص مشکلات کمک کند.

راهنمای انتخاب تجهیزات مناسب برای نقشه‌برداری با پهپاد

کیفیت خروجی نقشه‌برداری فقط به تنظیمات دوربین وابسته نیست. انتخاب پهپاد، دوربین، لنز، سامانه موقعیت‌یابی و تجهیزات جانبی نیز در عملکرد نهایی پروژه نقش دارند.

هنگام انتخاب تجهیزات، موارد زیر را بررسی کنید:

• اندازه حسگر و اندازه پیکسل دوربین
• وضوح تصویر و کیفیت لنز
• نوع شاتر و سرعت خوانش حسگر
• قابلیت ثبت تصاویر RAW
• امکان تنظیم دستی نوردهی و فوکوس
• سازگاری دوربین با نرم‌افزار پردازش
• پشتیبانی از RTK یا PPK، در صورت نیاز پروژه

برای پروژه‌هایی که دقت مکانی بالایی نیاز دارند، صرفاً انتخاب دوربین با مگاپیکسل بیشتر کافی نیست. قابلیت کالیبراسیون، پایداری هندسی تصاویر، سیستم موقعیت‌یابی و روش کنترل زمینی نیز باید در نظر گرفته شوند.

👈اگر برای انتخاب تجهیزات، اجرای پروژه فتوگرامتری یا تنظیمات تصویربرداری نیاز به بررسی تخصصی دارید، کارشناسان مستر پی می‌توانند بر اساس نوع پروژه، دوربین، پهپاد و دقت موردنیاز شما را در انتخاب و تنظیم تجهیزات راهنمایی کنند.

جمع‌بندی | چگونه تنظیمات مناسب دوربین پهپاد را انتخاب کنیم؟

تنظیمات دوربین پهپاد در نقشه‌برداری باید بر اساس شرایط واقعی پروژه انتخاب شوند. سرعت شاتر برای کنترل تاری حرکتی، ISO برای مدیریت حساسیت و نویز و دیافراگم برای کنترل نور و وضوح اپتیکی اهمیت دارند.

برای شروع، بهتر است سرعت شاتر متناسب با سرعت پرواز انتخاب شود، ISO در محدوده پایین و قابل‌قبول باقی بماند و دیافراگم با توجه به عملکرد لنز تنظیم شود. سپس با ثبت تصاویر آزمایشی و بررسی نتایج پردازش، می‌توان تنظیمات را اصلاح کرد.

در نهایت، کیفیت نقشه حاصل مجموعه‌ای از عوامل شامل تنظیمات دوربین، برنامه پرواز، همپوشانی تصاویر، کالیبراسیون و کنترل زمینی است، بنابراین نباید هیچ‌کدام از این عوامل را به‌تنهایی معیار دقت نهایی دانست.

سوالات متداول درباره تنظیمات دوربین پهپاد در نقشه‌برداری

۱. بهترین تنظیمات دوربین پهپاد برای نقشه‌برداری چیست؟

بهترین تنظیمات به مدل دوربین، سرعت پرواز و شرایط نوری بستگی دارد. به‌عنوان نقطه شروع، می‌توان از شاتر سریع، ISO پایه و دیافراگمی در محدوده وضوح بهینه لنز استفاده کرد و سپس تصاویر آزمایشی را بررسی کرد.

۲. سرعت شاتر مناسب برای نقشه‌برداری با پهپاد چقدر است؟

سرعت شاتر باید به‌اندازه‌ای بالا باشد که تاری حرکتی تصاویر در حد قابل‌قبول پروژه باقی بماند. مقادیری مانند ۱/۵۰۰ تا ۱/۱۰۰۰ ثانیه می‌توانند نقطه شروع آزمایش باشند، اما سرعت پرواز، ارتفاع و GSD در انتخاب نهایی تعیین‌کننده هستند.

۳. ISO دوربین پهپاد در نقشه‌برداری روی چند قرار بگیرد؟

در شرایط نوری مناسب، استفاده از ISO پایه دوربین معمولاً انتخاب مناسبی است. در نور کم، افزایش کنترل‌شده ISO ممکن است بهتر از کاهش بیش‌ازحد سرعت شاتر باشد، زیرا تاری حرکتی می‌تواند به‌شدت کیفیت تصاویر را کاهش دهد.

۴. دیافراگم مناسب برای فتوگرامتری چیست؟

دیافراگم مناسب به طراحی لنز و اندازه حسگر بستگی دارد. در بسیاری از لنزها، دیافراگم‌های میانی وضوح اپتیکی مناسبی دارند، اما باید با بررسی مشخصات لنز و ثبت تصاویر آزمایشی، مقدار مناسب را تعیین کرد.

۵. آیا استفاده از حالت خودکار دوربین برای نقشه‌برداری مناسب است؟

حالت خودکار برای بررسی اولیه یا شرایط متغیر ممکن است مفید باشد، اما در مأموریت‌های نقشه‌برداری با نور پایدار، نوردهی دستی کنترل بیشتری ایجاد می‌کند. ثابت ماندن تنظیمات می‌تواند به یکنواختی تصاویر و پردازش کمک کند.

۶. تفاوت شاتر مکانیکی و الکترونیکی در نقشه‌برداری چیست؟

شاتر مکانیکی با پرده‌های فیزیکی نوردهی را کنترل می‌کند، درحالی‌که شاتر الکترونیکی با کنترل الکترونیکی حسگر عمل می‌کند. در برخی دوربین‌ها، شاتر غلتان الکترونیکی می‌تواند هنگام حرکت سریع باعث اعوجاج هندسی شود، بنابراین نوع شاتر و مشخصات خوانش حسگر در انتخاب دوربین اهمیت دارند.

۷. آیا افزایش سرعت شاتر باعث افزایش دقت نقشه‌برداری می‌شود؟

افزایش سرعت شاتر در محدوده مناسب می‌تواند تاری حرکتی را کاهش دهد و کیفیت تطبیق تصاویر را بهبود ببخشد. بااین‌حال، افزایش بیش‌ازحد سرعت شاتر ممکن است نوردهی را ناکافی کند و به‌تنهایی تضمینی برای افزایش دقت مکانی نقشه نیست.

۸. آیا تنظیمات دوربین بر دقت مدل سه‌بعدی پهپاد تأثیر دارد؟

بله، تنظیمات دوربین از طریق کیفیت و وضوح تصاویر بر فرایند بازسازی سه‌بعدی تأثیر می‌گذارند. تصاویر تار، پرنویز یا خارج از فوکوس ممکن است باعث کاهش تعداد نقاط مشترک و ایجاد نقص در مدل سه‌بعدی شوند، اما دقت نهایی به هندسه پرواز، کالیبراسیون و کنترل زمینی نیز وابسته است.
