در نقشه‌برداری هوایی با پهپاد، استفاده از فناوری‌های RTK و PPK می‌تواند نیاز به استقرار نقاط کنترل زمینی (GCP) را کاهش دهد و در بسیاری از پروژه‌ها امکان تولید محصولات فتوگرامتری بدون این نقاط را فراهم کند. اما آیا حذف GCP همیشه به معنی دستیابی به دقت موردنیاز پروژه است؟ پاسخ به کیفیت داده‌های GNSS، روش برداشت، شرایط تصویربرداری، پردازش فتوگرامتری و نحوه ارزیابی دقت بستگی دارد.
آیا نقشه‌برداری هوایی RTK و PPK بدون GCP امکان‌پذیر است؟
بله، نقشه‌برداری هوایی RTK و PPK بدون GCP امکان‌پذیر است مشروط بر اینکه موقعیت‌یابی GNSS، مختصات مرجع، هم‌زمان‌سازی دوربین و فرایند پردازش به‌درستی انجام شوند. بااین‌حال، حذف نقاط کنترل زمینی دقت مطلق محصول را تضمین نمی‌کند. برای ارزیابی صحت خروجی، به‌ویژه در پروژه‌های عمرانی و کاداستر، باید از نقاط چک مستقل با مختصات معتبر استفاده کرد و خطاهای افقی و ارتفاعی را جداگانه بررسی کرد.

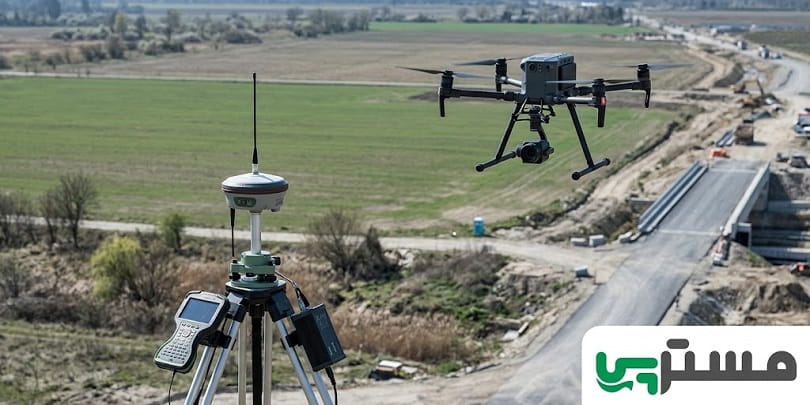

نقشه‌برداری هوایی RTK و PPK چیست؟
RTK و PPK دو روش تعیین موقعیت دقیق با استفاده از سامانه‌های ماهواره‌ای ناوبری جهانی (GNSS) هستند. هر دو روش می‌توانند مختصات مرکز تصویر پهپاد را با دقت بالاتری تعیین کنند و در صورت طراحی و پردازش مناسب، نیاز به نقاط کنترل زمینی را کاهش دهند.
تفاوت اصلی این دو روش در زمان اعمال تصحیحات موقعیت‌یابی است. در RTK، تصحیحات هنگام برداشت اعمال می‌شوند اما در PPK، داده‌های ثبت‌شده پس از پایان پرواز پردازش می‌شوند.
نقشه‌برداری پهپادی RTK چگونه انجام می‌شود؟
RTK مخفف عبارت Real-Time Kinematic است. در این روش، گیرنده GNSS پهپاد از تصحیحات یک ایستگاه مبنا یا شبکه مرجع استفاده می‌کند تا موقعیت خود را هنگام پرواز دقیق‌تر تعیین کند.
تصحیحات معمولاً از طریق ارتباط رادیویی یا اینترنتی به گیرنده می‌رسند. در صورت برقرار بودن ارتباط مناسب و حل صحیح ابهام فاز حامل، موقعیت‌یابی دقیق امکان‌پذیر می‌شود.
مهم‌ترین عوامل مؤثر بر عملکرد RTK عبارت‌اند از:
- کیفیت گیرنده GNSS و پشتیبانی از فرکانس‌های موردنیاز
- پایداری ارتباط میان پهپاد و منبع تصحیحات
- فاصله و شرایط هندسی ایستگاه مبنا
- کیفیت سیگنال‌های ماهواره‌ای و وجود موانع
- صحت مختصات ایستگاه مبنا و تنظیمات دستگاه مختصات
- هم‌زمان‌سازی ثبت تصویر با داده‌های موقعیت‌یابی
اگر ارتباط تصحیحات قطع شود یا حل موقعیت به وضعیت معتبر نرسد، کیفیت موقعیت‌یابی ممکن است کاهش یابد. بنابراین، صرف وجود ماژول RTK روی پهپاد برای تضمین دقت کل محصول کافی نیست.
نقشه‌برداری پهپادی PPK چگونه انجام می‌شود؟
PPK مخفف Post-Processed Kinematic است. در این روش، داده‌های خام GNSS پهپاد در طول پرواز ثبت می‌شوند و پس از برداشت، همراه با داده‌های ایستگاه مبنا یا منبع مرجع مناسب پردازش می‌شوند.
از آنجا که تصحیحات پس از پرواز اعمال می‌شوند، PPK برای مناطقی که ارتباط رادیویی یا اینترنتی پایداری ندارند، می‌تواند گزینه مناسبی باشد. همچنین در صورت ثبت داده‌های خام مناسب، امکان بازپردازش موقعیت‌ها وجود دارد.
مراحل اصلی این روش عبارت‌اند از:
- ثبت داده‌های خام GNSS پهپاد در طول پرواز
- تهیه داده‌های مرجع از ایستگاه مبنا یا منبع سازگار
- پردازش داده‌ها و محاسبه مختصات اصلاح‌شده
- اختصاص مختصات مناسب به تصاویر پهپاد
- پردازش فتوگرامتری و تولید محصول نهایی
- کنترل کیفیت خروجی با نقاط چک مستقل
عملکرد PPK به کیفیت داده‌های ثبت‌شده، فاصله و شرایط ایستگاه مرجع، هم‌زمان‌سازی دوربین و گیرنده و تنظیمات پردازش وابسته است.

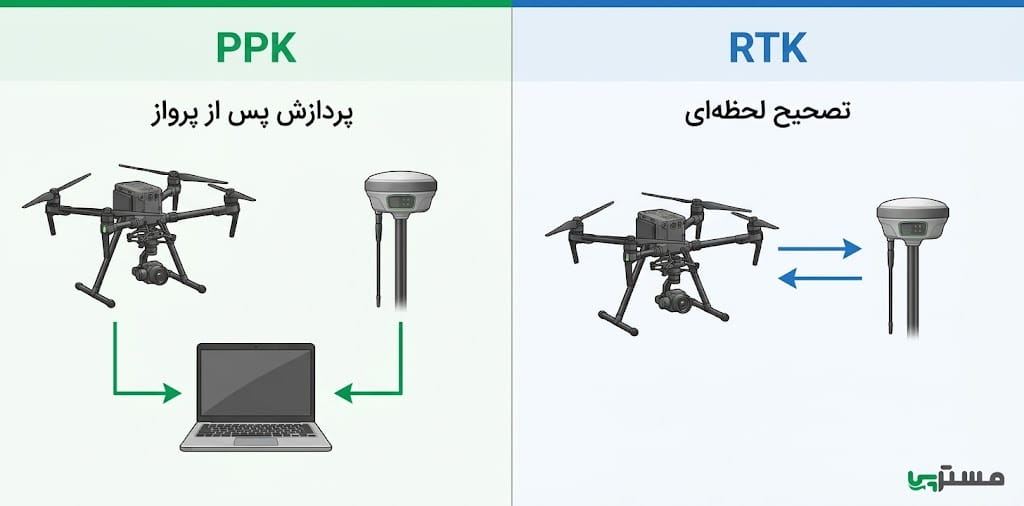

تفاوت RTK و PPK در نقشه‌برداری هوایی چیست؟
انتخاب میان RTK و PPK باید بر اساس شرایط پروژه، تجهیزات موجود، دسترسی به تصحیحات GNSS و روش کنترل کیفیت انجام شود. هیچ‌یک از این دو فناوری در تمام شرایط برتری مطلق ندارد.
| معیار مقایسه | RTK | PPK |
|---|---|---|
| زمان اعمال تصحیحات | حین برداشت | پس از برداشت |
| نیاز به ارتباط تصحیح در لحظه پرواز | معمولاً دارد | ندارد |
| ثبت داده خام GNSS | به قابلیت سامانه بستگی دارد | برای گردش کار PPK ضروری است |
| امکان بازپردازش موقعیت‌ها | وابسته به داده‌های ذخیره‌شده | معمولاً انعطاف‌پذیرتر، در صورت ثبت داده خام مناسب |
| کاربرد در مناطق با ارتباط ناپایدار | ممکن است محدود شود | می‌تواند مناسب‌تر باشد |
| امکان نقشه‌برداری بدون GCP | بله، با کنترل کیفیت مناسب | بله، با کنترل کیفیت مناسب |
| تضمین دقت محصول نهایی | خیر | خیر |
نکته مهم این است که دقت موقعیت‌یابی دوربین با دقت نهایی ارتوموزائیک، مدل سطح یا محصولات سه‌بعدی یکسان نیست. کیفیت تصاویر، هندسه پرواز، کالیبراسیون دوربین و پردازش فتوگرامتری نیز بر نتیجه اثر می‌گذارند.
ماژول RTK پهپاد نقشه‌برداری چه کاربردی دارد؟
ماژول RTK به سامانه پهپاد امکان می‌دهد با دریافت تصحیحات GNSS، موقعیت خود را هنگام پرواز دقیق‌تر تعیین کند. این اطلاعات برای ژئورفرنس تصاویر و کاهش وابستگی به نقاط کنترل زمینی مفید هستند.
هنگام انتخاب ماژول باید سازگاری آن با پهپاد، دوربین، کنترل‌کننده پرواز و نرم‌افزار پردازش بررسی شود. همچنین لازم است مشخص شود که سامانه چگونه زمان ثبت تصویر و مختصات مرکز تصویر را مدیریت می‌کند.
ماژول PPK پهپاد نقشه‌برداری چه کاربردی دارد؟
ماژول یا سامانه سازگار با PPK داده‌های GNSS موردنیاز برای پردازش پس از پرواز را ثبت می‌کند. این داده‌ها همراه با اطلاعات مرجع پردازش می‌شوند تا مختصات اصلاح‌شده تصاویر محاسبه شوند.
هنگام انتخاب تجهیزات PPK، پشتیبانی از ثبت داده خام، سازگاری فایل‌ها، امکان پردازش داده مرجع و نحوه هم‌زمان‌سازی شاتر دوربین اهمیت دارد. انتخاب تجهیزات باید بر اساس گردش کار واقعی پروژه انجام شود، نه صرفاً نام یا مشخصات تبلیغاتی محصول.
نقشه‌برداری بدون GCP چگونه امکان‌پذیر می‌شود؟
GCP مخفف Ground Control Point یا نقطه کنترل زمینی است. این نقاط مختصات معلوم دارند و در تصاویر قابل شناسایی هستند. در روش‌های سنتی فتوگرامتری، نقاط کنترل برای اتصال مدل تصویری به دستگاه مختصات زمینی و بهبود کنترل هندسی استفاده می‌شوند.
در پهپادهای مجهز به RTK یا PPK، مختصات مرکز تصویر با استفاده از داده‌های GNSS تعیین می‌شود. اگر این مختصات به‌درستی محاسبه و به تصاویر اختصاص داده شوند و شبکه تصویری کیفیت مناسبی داشته باشد، می‌توان در بسیاری از شرایط بدون استفاده از GCP محصول فتوگرامتری تولید کرد.
بااین‌حال، سه موضوع باید از یکدیگر تفکیک شوند:
- موقعیت‌یابی دوربین: تعیین مختصات دوربین در زمان ثبت تصویر
- بازسازی فتوگرامتری: محاسبه هندسه و موقعیت عوارض با استفاده از تصاویر هم‌پوشان
- کنترل دقت محصول: بررسی انطباق مختصات محصول نهایی با مختصات مرجع معتبر
دقت مناسب در مرحله موقعیت‌یابی لزوماً به معنی دقت یکسان در تمام بخش‌های محصول نهایی نیست.
ژئورفرنس تصاویر پهپاد چه نقشی دارد؟
ژئورفرنس به معنای اتصال تصاویر یا محصول فتوگرامتری به یک دستگاه مختصات مشخص است. مختصات مرکز تصویر و اطلاعات دوربین در این فرایند نقش مهمی دارند.
نرم‌افزار فتوگرامتری با تطبیق نقاط مشترک تصاویر و استفاده از هندسه دوربین، مدل سه‌بعدی یا ارتوموزائیک را تولید می‌کند. اگر تصاویر تار باشند، هم‌پوشانی کافی وجود نداشته باشد یا سطح منطقه بافت تصویری مناسبی نداشته باشد، کیفیت بازسازی ممکن است کاهش یابد؛ حتی اگر داده‌های GNSS باکیفیت باشند.
همچنین باید دستگاه مختصات افقی و مبنای ارتفاعی به‌درستی تعریف شوند. استفاده از دستگاه مختصات نادرست یا تبدیل نامناسب بین سیستم‌های مختصات می‌تواند باعث جابه‌جایی محصول شود.
آیا RTK به GCP نیاز دارد؟
RTK در بسیاری از پروژه‌ها می‌تواند نیاز به GCP را کاهش دهد یا حذف کند؛ اما این تصمیم باید بر اساس دقت موردنیاز، کیفیت داده‌های موقعیت‌یابی و امکان کنترل مستقل خروجی گرفته شود.
در پروژه‌های مقدماتی یا برخی کاربردهای عمومی، گردش کار بدون GCP ممکن است کافی باشد. در پروژه‌های حساس عمرانی، کاداستر یا پروژه‌هایی با الزامات قراردادی مشخص، باید معیارهای پذیرش محصول بررسی شوند و در صورت نیاز از نقاط کنترل زمینی استفاده شود.
آیا PPK بدون GCP دقت دارد؟
بله، PPK می‌تواند بدون GCP نیز محصولی با دقت مناسب تولید کند، مشروط بر اینکه داده‌های خام GNSS، اطلاعات مرجع، هم‌زمان‌سازی دوربین و فرایند پردازش کیفیت کافی داشته باشند.
بااین‌حال، PPK به‌تنهایی صحت مطلق محصول را اثبات نمی‌کند. برای ارزیابی قابل اتکا باید مختصات نقاط چک مستقل با مختصات متناظر در محصول مقایسه شوند.
دقت نقشه‌برداری پهپادی بدون GCP به چه عواملی بستگی دارد؟
دقت نهایی حاصل مجموعه‌ای از عوامل است. برای ارزیابی مهندسی باید زنجیره برداشت، موقعیت‌یابی، تصویربرداری، پردازش و کنترل کیفیت به‌صورت یکپارچه بررسی شود.
عوامل اصلی مؤثر بر دقت نقشه‌برداری هوایی RTK و PPK
- کیفیت گیرنده GNSS: نوع گیرنده، فرکانس‌های قابل استفاده و قابلیت ثبت داده خام اهمیت دارند.
- ایستگاه مبنا: مختصات، کیفیت داده‌ها، فاصله و سازگاری آن با سامانه پهپاد بر نتیجه اثر می‌گذارند.
- هم‌زمان‌سازی دوربین و GNSS: اختلاف زمانی میان ثبت تصویر و ثبت موقعیت می‌تواند خطای مختصات مرکز تصویر ایجاد کند.
- پارامترهای پرواز: ارتفاع پرواز، GSD، هم‌پوشانی تصاویر، سرعت و زاویه تصویربرداری بر هندسه بازسازی اثر می‌گذارند.
- کیفیت تصاویر: تاری، تغییر نور، سایه‌ها و سطوح فاقد بافت مناسب می‌توانند استخراج نقاط مشترک را دشوار کنند.
- کالیبراسیون دوربین: پارامترهای داخلی دوربین و مدل اعوجاج باید به‌درستی مدیریت شوند.
- پردازش فتوگرامتری: تنظیم دسته‌ای، تطبیق تصاویر، سیستم مختصات و تنظیمات نرم‌افزار در دقت خروجی نقش دارند.
- شرایط محیطی: پوشش گیاهی، اختلاف ارتفاع، موانع و بازتاب سیگنال‌های ماهواره‌ای ممکن است کیفیت برداشت را کاهش دهند.
تفاوت دقت مطلق و نسبی در فتوگرامتری چیست؟
دقت نسبی نشان می‌دهد اجزای مدل نسبت به یکدیگر تا چه اندازه درست بازسازی شده‌اند. برای مثال، ممکن است فاصله بین دو نقطه روی مدل با فاصله واقعی آن‌ها مطابقت مناسبی داشته باشد.
دقت مطلق نشان می‌دهد موقعیت نقاط مدل تا چه اندازه با مختصات واقعی آن‌ها در دستگاه مختصات مرجع منطبق است. یک مدل می‌تواند از نظر شکل و فاصله‌های داخلی مناسب باشد، اما در کل نسبت به موقعیت واقعی زمین جابه‌جایی داشته باشد.
به همین دلیل، بررسی ظاهری ارتوموزائیک یا مدل سه‌بعدی برای تأیید دقت مطلق کافی نیست. باید دقت موردنیاز پروژه مشخص و با روش مناسبی ارزیابی شود.

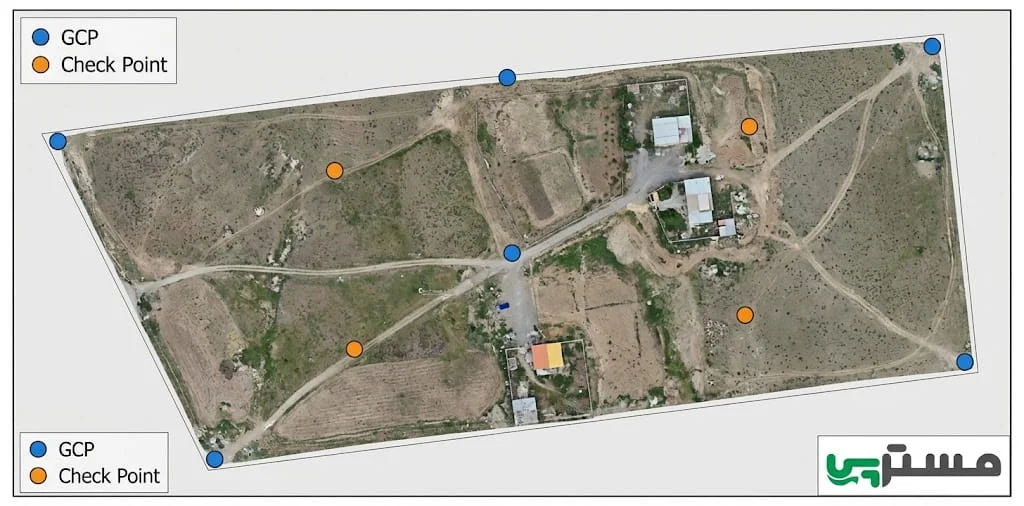

تفاوت GCP و Check Point چیست؟
GCP و Check Point هر دو نقاطی با مختصات معلوم هستند، اما نقش آن‌ها در پروژه متفاوت است.
GCP یا نقطه کنترل زمینی برای تنظیم ژئورفرنس یا مقیدکردن مدل به مختصات مرجع استفاده می‌شود.
Check Point یا نقطه چک مستقل برای ارزیابی دقت محصول نهایی استفاده می‌شود و نباید در تنظیم مدل یا ژئورفرنس آن دخالت داده شده باشد.
اگر مختصات یک نقطه در فرایند تنظیم مدل استفاده شده باشد، مقایسه همان نقطه با خروجی، ارزیابی مستقلی از دقت محصول به دست نمی‌دهد. برای کنترل کیفیت معتبر، نقاط چک باید مستقل باشند و مختصات مرجع آن‌ها با روش قابل اتکا تعیین شده باشد.
تعداد نقاط کنترل زمینی در نقشه‌برداری پهپادی چقدر است؟
تعداد ثابتی برای GCP یا Check Point در تمام پروژه‌ها وجود ندارد. تعداد مناسب به وسعت منطقه، شکل محدوده، تغییرات ارتفاعی، هندسه تصاویر، دقت موردنیاز و الزامات فنی کارفرما وابسته است.
اگر استفاده از GCP ضروری باشد، نقاط باید در سطح منطقه به‌خوبی توزیع شوند. تمرکز نقاط در یک گوشه یا قرارگیری آن‌ها روی یک خط ممکن است کنترل هندسی مناسبی برای کل منطقه ایجاد نکند.
در پروژه‌های بدون GCP نیز نقاط چک مستقل باید برای ارزیابی دقت محصول به‌صورت مناسب در منطقه توزیع شوند. تعداد و توزیع آن‌ها باید با توجه به ریسک پروژه و معیارهای پذیرش تعیین شود.
خطای RMSE در نقشه‌برداری هوایی چیست؟
RMSE یا Root Mean Square Error شاخصی آماری برای خلاصه‌کردن اختلاف میان مقادیر اندازه‌گیری‌شده و مقادیر مرجع است. در نقشه‌برداری پهپادی، می‌توان از RMSE برای ارزیابی اختلاف مختصات نقاط چک با مختصات متناظر در محصول استفاده کرد.
برای محاسبه RMSE افقی دوبعدی، از رابطه زیر استفاده می‌شود:
RMSE_H = √[(Σ(ΔXᵢ² + ΔYᵢ²)) / n]
برای محاسبه RMSE ارتفاعی:
RMSE_Z = √[Σ(ΔZᵢ²) / n]
در این روابط:
- ΔX و ΔY اختلاف مختصات افقی نقطه چک و محصول هستند.
- ΔZ اختلاف ارتفاع نقطه چک و محصول است.
- n تعداد نقاط چک مورد استفاده در محاسبه است.
هنگام تفسیر RMSE به چه نکاتی توجه کنیم؟
- RMSE افقی و ارتفاعی را جداگانه گزارش کنید.
- تعداد و توزیع نقاط چک را مشخص کنید.
- نقاط چک را در تنظیم مدل استفاده نکنید.
- سازگاری دستگاه مختصات و مبنای ارتفاعی را بررسی کنید.
- خطاهای سیستماتیک و نقاط پرت را شناسایی کنید.
- در کنار RMSE، میانگین اختلاف، بیشینه خطا و پراکندگی خطاها را نیز بررسی کنید.
برای مثال، اگر در یک پروژه راه‌سازی RMSE ارتفاعی نقاط چک از محدوده مجاز قرارداد بیشتر باشد، مناسب‌بودن ظاهری مدل سطح یا ارتوموزائیک برای تأیید محصول کافی نیست. باید کیفیت داده‌های مرجع، پردازش، مدل ارتفاعی و توزیع نقاط چک بررسی شود.
آیا می‌توان دقت نقشه‌برداری بدون GCP را از قبل تضمین کرد؟
خیر، نمی‌توان برای تمام پهپادها و پروژه‌های RTK و PPK یک عدد ثابت و تضمین‌شده اعلام کرد. دقت نهایی به مشخصات تجهیزات، کیفیت تصویربرداری، هندسه پرواز، مختصات مرجع، پردازش و نتایج نقاط چک وابسته است.
مشخصات دقت اعلام‌شده برای گیرنده GNSS نباید بدون ارزیابی مستقل به‌عنوان دقت تضمین‌شده کل محصول فتوگرامتری گزارش شود.
مراحل نقشه‌برداری هوایی RTK و PPK بدون GCP چیست؟
برای اجرای یک پروژه بدون نقاط کنترل زمینی، باید از مرحله طراحی تا کنترل کیفیت، گردش کار مشخصی تعریف شود.
مرحله اول: تعیین دقت موردنیاز و دستگاه مختصات
پیش از پرواز، دقت افقی و ارتفاعی موردنیاز پروژه را مشخص کنید. دستگاه مختصات افقی، مبنای ارتفاعی، واحدها و معیارهای تحویل محصول باید از ابتدا روشن باشند.
اختلاط سیستم‌های مختصات یا استفاده از مبنای ارتفاعی ناسازگار می‌تواند باعث جابه‌جایی محصول شود؛ حتی اگر موقعیت‌یابی GNSS به‌درستی انجام شده باشد.
مرحله دوم: بررسی تجهیزات و ایستگاه مبنا GNSS
در روش RTK، منبع تصحیحات و پایداری ارتباط را بررسی کنید. در روش PPK، مطمئن شوید داده‌های خام GNSS به‌درستی ثبت می‌شوند و داده مرجع مناسب برای پردازش در دسترس است.
مختصات ایستگاه مبنا باید معتبر و با سیستم مختصات پروژه سازگار باشد. همچنین باید امکان پردازش داده‌های ثبت‌شده در بازه زمانی پرواز وجود داشته باشد.
مرحله سوم: طراحی پرواز و ثبت تصاویر
ارتفاع پرواز، GSD، هم‌پوشانی طولی و عرضی، سرعت و الگوی برداشت را متناسب با نوع عوارض و محصول نهایی تعیین کنید.
برای بازسازی سه‌بعدی، هم‌پوشانی و هندسه مناسب تصاویر اهمیت زیادی دارد. تصاویر تار یا پوشش ناکافی می‌توانند کیفیت مدل را کاهش دهند.
مرحله چهارم: پردازش GNSS و فتوگرامتری
در گردش کار RTK، وضعیت تصحیحات و کیفیت مختصات تصاویر را بررسی کنید. در گردش کار PPK، داده‌های خام پهپاد و ایستگاه مبنا را پردازش کرده و مختصات اصلاح‌شده را به تصاویر اختصاص دهید.
سپس پردازش فتوگرامتری، تطبیق تصاویر، تنظیم دسته‌ای و تولید محصولات موردنیاز را انجام دهید. تنظیمات نرم‌افزار و دستگاه مختصات باید با مشخصات پروژه سازگار باشند.
مرحله پنجم: ارزیابی مستقل خروجی
از نقاط چک مستقل با مختصات مرجع معتبر برای بررسی محصول استفاده کنید. اختلاف مختصات افقی و ارتفاعی را محاسبه و با معیارهای پذیرش پروژه مقایسه کنید.
اگر خطا از محدوده مجاز بیشتر باشد، باید علت‌یابی انجام شود. بسته به علت، ممکن است اصلاح پردازش، بازبینی داده‌های مرجع یا برداشت مجدد ضرورت پیدا کند.
چه زمانی حذف GCP مناسب نیست؟
با وجود مزایای RTK و PPK، حذف نقاط کنترل زمینی در تمام پروژه‌ها انتخاب مناسبی نیست. در شرایط زیر باید با احتیاط بیشتری تصمیم‌گیری کرد:
- پروژه‌های کاداستر یا تعیین حدود املاک با پیامدهای حقوقی
- پروژه‌های عمرانی با تلرانس‌های سخت‌گیرانه
- پروژه‌هایی که مشخصات فنی کارفرما استفاده از GCP را الزامی می‌کند
- مناطق با اختلاف ارتفاع زیاد یا شرایط نامناسب تصویربرداری
- پروژه‌هایی با داده‌های GNSS یا مختصات مرجع نامطمئن
- مواردی که امکان ارزیابی مستقل محصول وجود ندارد
در چنین شرایطی، ترکیب RTK یا PPK با نقاط کنترل و نقاط چک مستقل می‌تواند روش محتاطانه‌تری باشد. تصمیم نهایی باید بر اساس الزامات فنی پروژه و نتایج کنترل کیفیت گرفته شود، نه صرفاً قابلیت اسمی تجهیزات.
انتخاب تجهیزات RTK و PPK و برآورد هزینه نقشه‌برداری هوایی
انتخاب تجهیزات باید بر اساس نیاز پروژه و گردش کار واقعی انجام شود. صرف مقایسه قیمت ماژول RTK و PPK برای تصمیم‌گیری کافی نیست.
هنگام انتخاب تجهیزات، موارد زیر را بررسی کنید:
- سازگاری ماژول با پهپاد، دوربین و کنترل‌کننده پرواز
- امکان ثبت داده خام GNSS و پردازش پس از پرواز
- روش ثبت زمان دقیق شاتر و مختصات مرکز تصویر
- سازگاری با دستگاه مختصات موردنیاز پروژه
- پشتیبانی نرم‌افزار فتوگرامتری از گردش کار انتخاب‌شده
- امکان بررسی مستقل دقت و تهیه گزارش کنترل کیفیت
قیمت نقشه‌برداری هوایی RTK و PPK به نوع پهپاد و گیرنده، مساحت پروژه، شرایط دسترسی، دقت موردنیاز، نیاز به برداشت زمینی و نوع محصولات نهایی بستگی دارد. بنابراین، بدون مشخصات فنی پروژه یا تجهیزات نمی‌توان قیمت قطعی و قابل اتکایی اعلام کرد.
اگر برای انتخاب تجهیزات، بررسی سازگاری فنی یا طراحی گردش کار مناسب پروژه نیاز به راهنمایی دارید، مشاوره با کارشناسان مسترپی می‌تواند به مقایسه گزینه‌ها و استعلام قیمت متناسب با نیاز شما کمک کند.
سوالات متداول درباره نقشه‌برداری هوایی RTK و PPK
آیا نقشه‌برداری هوایی RTK و PPK بدون GCP امکان‌پذیر است؟
بله، در بسیاری از پروژه‌ها می‌توان بدون GCP نقشه تولید کرد، به شرط آنکه موقعیت‌یابی GNSS، مختصات مرجع، ثبت تصاویر و پردازش به‌درستی انجام شوند. دقت خروجی باید با نقاط چک مستقل ارزیابی شود.
تفاوت اصلی RTK و PPK در نقشه‌برداری پهپادی چیست؟
در RTK، تصحیحات موقعیت‌یابی هنگام پرواز اعمال می‌شوند؛ اما در PPK، داده‌های GNSS پس از برداشت پردازش می‌شوند. انتخاب روش مناسب به شرایط ارتباطی، تجهیزات و گردش کار پروژه بستگی دارد.
آیا PPK همیشه از RTK دقیق‌تر است؟
خیر، هیچ‌کدام در تمام شرایط برتری مطلق ندارند. کیفیت داده‌های GNSS، ایستگاه مبنا، هم‌زمان‌سازی دوربین و تنظیمات پردازش بر نتیجه اثر می‌گذارند.
دقت نقشه‌برداری پهپادی بدون GCP چقدر است؟
دقت به تجهیزات، GSD، هندسه پرواز، شرایط محیطی، مختصات مرجع و کیفیت پردازش وابسته است. نمی‌توان یک مقدار ثابت را برای تمام پروژه‌های RTK و PPK اعلام کرد؛ دقت باید با نقاط چک مستقل سنجیده شود.
تفاوت GCP و Check Point چیست؟
GCP برای تنظیم ژئورفرنس یا مقیدکردن مدل استفاده می‌شود، درحالی‌که Check Point نقطه‌ای مستقل برای ارزیابی دقت محصول است. نقطه‌ای که در تنظیم مدل استفاده شده، نباید به‌عنوان شاهد مستقل صحت خروجی معرفی شود.
آیا برای نقشه‌برداری پهپادی PPK به ایستگاه مبنا نیاز داریم؟
PPK به داده‌های GNSS مناسب برای پردازش پس از برداشت نیاز دارد که می‌تواند از ایستگاه مبنای محلی یا منبع مرجع سازگار تأمین شود. انتخاب منبع به تجهیزات، دسترسی به داده‌ها و الزامات دقت پروژه بستگی دارد.
آیا ماژول RTK یا PPK به‌تنهایی دقت سانتی‌متری نقشه را تضمین می‌کند؟
خیر، مشخصات موقعیت‌یابی گیرنده به‌تنهایی دقت سانتی‌متری کل نقشه را تضمین نمی‌کند. کیفیت تصاویر، کالیبراسیون، مختصات مرجع و نتایج کنترل مستقل نیز باید بررسی شوند.
برای پروژه‌های حساس، حذف GCP بهتر است یا استفاده از آن؟
اگر مشخصات فنی پروژه یا کارفرما GCP را الزامی کرده باشد، باید آن الزام رعایت شود. در پروژه‌های حساس، استفاده از نقاط کنترل و نقاط چک مستقل می‌تواند به کنترل و اثبات دقت کمک کند.
جمع‌بندی آیا RTK و PPK جایگزین کامل نقاط کنترل زمینی هستند؟
نقشه‌برداری هوایی RTK و PPK می‌تواند نیاز به استقرار نقاط کنترل زمینی را در بسیاری از پروژه‌ها کاهش دهد و در شرایط مناسب، امکان تولید محصولات فتوگرامتری بدون GCP را فراهم کند. بااین‌حال، این دو فناوری جایگزین تمام وظایف کنترل زمینی نیستند.
برای تصمیم‌گیری درست باید میان دقت موقعیت‌یابی دوربین، دقت محصول فتوگرامتری و ارزیابی مستقل صحت محصول تفاوت قائل شد. ممکن است مختصات تصاویر دقیق باشند، اما شرایط تصویربرداری یا پردازش باعث کاهش کیفیت مدل نهایی شود.
برای مهندسان نقشه‌برداری، معیار اصلی حذف یا حفظ GCP باید دقت موردنیاز، کیفیت داده‌ها، شرایط پروژه و نتایج نقاط چک باشد؛ نه صرفاً نوع پهپاد یا وجود ماژول RTK و PPK.
