در نقشه‌برداری زمینی، همیشه امکان استقرار توتال استیشن روی یک نقطه با مختصات معلوم وجود ندارد گاهی موقعیت مناسب برای برداشت در محلی قرار دارد که مختصات آن از قبل تعیین نشده است. در چنین شرایطی، روش Resection در نقشه‌برداری به نقشه‌بردار کمک می‌کند موقعیت ایستگاه دستگاه و جهت آن را با استفاده از مشاهدات نقاط کنترل معلوم تعیین کند. اما Resection دقیقاً چیست، چه تفاوتی با Free Station دارد و چگونه باید آن را با توتال استیشن اجرا کرد؟
Resection در نقشه‌برداری چیست؟

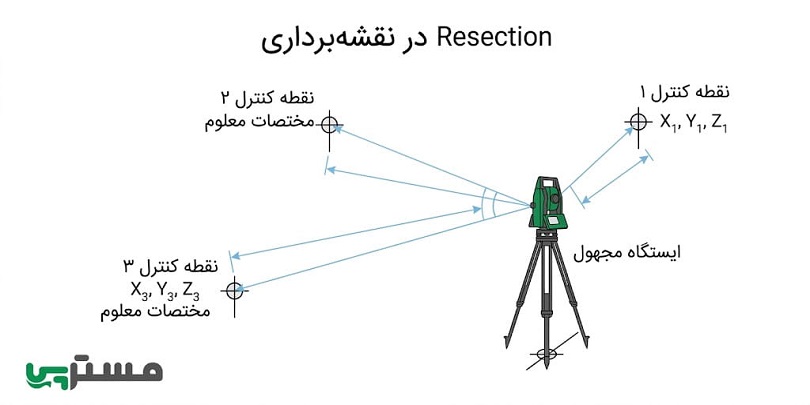

Resection روشی برای تعیین مختصات و جهت ایستگاه توتال استیشن از طریق اندازه‌گیری به نقاط کنترل دارای مختصات معلوم است. در بسیاری از نرم‌افزارها و دوربین‌های نقشه‌برداری، این روش با عنوان Free Station یا استقرار آزاد شناخته می‌شود، بنابراین این دو اصطلاح در کاربرد رایج اغلب به یک فرایند اشاره دارند. تعداد نقاط موردنیاز به نوع مشاهدات و الگوریتم محاسباتی بستگی دارد، اما استفاده از نقاط کنترل مناسب و کنترل خطاها برای دستیابی به نتیجه قابل اعتماد ضروری است.
Resection در نقشه‌برداری چیست و چه کاربردی دارد؟
Resection که در فارسی معمولاً با اصطلاح «ترفیع» شناخته می‌شود، یکی از روش‌های تعیین موقعیت ایستگاه در نقشه‌برداری با توتال استیشن است. در این روش، دستگاه در نقطه‌ای با مختصات نامعلوم مستقر می‌شود و با اندازه‌گیری زاویه‌ها و در صورت نیاز فاصله‌ها به نقاط کنترل معلوم، مختصات ایستگاه محاسبه می‌شود.
در روش استقرار روی نقطه معلوم، مختصات محل قرارگیری دستگاه از قبل مشخص است اما در Resection، خود موقعیت ایستگاه یکی از مجهولات مسئله محسوب می‌شود. نرم‌افزار دستگاه با استفاده از مختصات نقاط مرجع و مشاهدات میدانی، موقعیت ایستگاه و جهت افقی آن را تعیین می‌کند.
Resection چه اطلاعاتی را محاسبه می‌کند؟
بسته به نوع روش، داده‌های ورودی و تنظیمات دستگاه، نتیجه می‌تواند شامل موارد زیر باشد:
- مختصات افقی ایستگاه، معمولاً در قالب Easting و Northing یا مختصات شرقی و شمالی.
- ارتفاع ایستگاه، در صورتی که اطلاعات ارتفاعی و مشاهدات لازم موجود باشد.
- جهت‌گیری افقی دستگاه نسبت به سیستم مختصات پروژه.
- باقیمانده‌ها و شاخص‌های خطا برای ارزیابی کیفیت محاسبات، در صورت پشتیبانی نرم‌افزار.
نکته مهم این است که محاسبه مختصات افقی و تعیین ارتفاع لزوماً به یک داده ورودی یا روش محاسباتی وابسته نیستند. ممکن است در یک پروژه مختصات افقی با دقت مناسب تعیین شود، اما برای ارتفاع به کنترل جداگانه نیاز باشد.
ترفیع در نقشه‌برداری چه زمانی استفاده می‌شود؟
Resection زمانی کاربرد دارد که استقرار دستگاه روی نقاط کنترل موجود دشوار یا نامناسب باشد، اما امکان مشاهده نقاط کنترل از محل انتخابی وجود داشته باشد. نمونه‌های متداول عبارت‌اند از:
- کارگاه ساختمانی که محل مناسب برای استقرار دستگاه روی نقاط کنترل ثابت، مسدود است.
- پروژه‌ای که نیاز به برداشت یا پیاده‌سازی از محلی با دید مناسب به محدوده کار دارد.
- محوطه‌ای که نمی‌توان در آن برای هر مرحله برداشت، ایستگاه جدید و دائمی ایجاد کرد.
- پروژه‌های اجرایی که محل استقرار دستگاه باید با توجه به موانع، دسترسی و دید به نقاط هدف انتخاب شود.
برای مثال، در اجرای فونداسیون یک ساختمان، ممکن است محل مناسب برای استقرار توتال استیشن در فاصله‌ای از نقاط کنترل اولیه قرار داشته باشد. اگر از محل انتخابی بتوان چند نقطه کنترل معتبر را مشاهده کرد، می‌توان با اجرای Resection موقعیت دستگاه را تعیین و سپس عملیات پیاده‌سازی را انجام داد.
Free Station چیست و چه تفاوتی با Resection دارد؟
Free Station به معنی «ایستگاه آزاد» است، یعنی دستگاه در نقطه‌ای مستقر می‌شود که مختصات آن از قبل معلوم نیست و موقعیت آن باید محاسبه شود. در بسیاری از توتال استیشن‌ها و نرم‌افزارهای نقشه‌برداری، برنامه‌ای که این کار را انجام می‌دهد با نام Free Station ارائه می‌شود.
در مقابل، Resection نام یک روش محاسباتی برای تعیین موقعیت ایستگاه با استفاده از مشاهدات نقاط معلوم است. در کاربرد رایج توتال استیشن، این دو اصطلاح غالباً برای یک فرایند استفاده می‌شوند به همین دلیل نباید بدون توجه به تعریف نرم‌افزار یا دستگاه، آن‌ها را دو روش کاملاً مستقل در نظر گرفت.
جدول مقایسه Resection و Free Station
| معیار | Resection | Free Station |
|---|---|---|
| مفهوم | روش محاسبه موقعیت ایستگاه از مشاهدات نقاط معلوم | شیوه استقرار آزاد دستگاه در نقطه نامعلوم |
| موقعیت اولیه دستگاه | مختصات ایستگاه نامعلوم است | مختصات ایستگاه نامعلوم است |
| داده‌های مورد استفاده | زاویه‌ها و/یا فاصله‌ها و مختصات نقاط کنترل | مشاهدات نقاط مرجع و مختصات آن‌ها |
| خروجی متداول | مختصات و جهت ایستگاه | مختصات و جهت ایستگاه |
| کاربرد در منوی دستگاه | ممکن است با عنوان Resection نمایش داده شود | ممکن است با عنوان Free Station نمایش داده شود |
نتیجه: در کاربرد رایج نقشه‌برداری با توتال استیشن، Resection و Free Station معمولاً به یک روش یا یک فرایند استقرار اشاره دارند. با این حال، جزئیات محاسباتی، گزینه‌های اندازه‌گیری و نحوه نمایش نتایج ممکن است بین برندها و نرم‌افزارها متفاوت باشد.
تفاوت Resection با استقرار روی نقطه معلوم چیست؟
یکی از موضوعاتی که هنگام آموزش Resection در نقشه‌برداری اهمیت دارد، تشخیص تفاوت آن با روش استقرار روی نقطه معلوم و توجیه دستگاه با پشت‌دید است.
در استقرار روی نقطه معلوم، دستگاه روی نقطه‌ای قرار می‌گیرد که مختصات آن در شبکه کنترل پروژه ثبت شده است. سپس با مشاهده یک نقطه مرجع معلوم، جهت دستگاه تعیین می‌شود. این روش به مختصات معتبر محل استقرار وابسته است.
اما در Resection، دستگاه روی نقطه‌ای با مختصات نامعلوم قرار می‌گیرد و موقعیت آن از طریق مشاهده نقاط کنترل معلوم محاسبه می‌شود.
| ویژگی | استقرار روی نقطه معلوم | Resection یا Free Station |
|---|---|---|
| مختصات محل دستگاه | از قبل معلوم است | باید محاسبه شود |
| نیاز به نقطه مرجع | برای تعیین جهت معمولاً لازم است | برای تعیین موقعیت و جهت به مشاهدات نقاط کنترل نیاز است |
| محل استقرار | محدود به نقطه کنترل موجود | قابل انتخاب بر اساس دید و شرایط پروژه |
| کنترل کیفیت | بررسی مختصات ایستگاه و خطای جهت‌گیری | بررسی مختصات محاسبه‌شده، باقیمانده‌ها و کیفیت هندسه نقاط |
توجه داشته باشید که مشاهده یک نقطه پشت‌دید از ایستگاه معلوم، به‌تنهایی همان Resection نیست؛ زیرا در حالت معمول، مختصات ایستگاه از قبل مشخص است. همچنین اگر در نرم‌افزار گزینه‌ای با عنوان Orientation یا Backsight انتخاب شود، باید مشخص باشد که آیا مختصات محل استقرار معلوم است یا قرار است محاسبه شود.
برای اجرای Resection به چند نقطه کنترل نیاز داریم؟
تعداد نقاط موردنیاز به نوع مشاهدات، ابعاد مسئله، مدل محاسباتی و امکانات دستگاه بستگی دارد. در بسیاری از سیستم‌های توتال استیشن، برای تعیین موقعیت افقی با استفاده از اندازه‌گیری زاویه و فاصله به نقاط دارای مختصات معلوم، حداقل دو نقطه کنترل قابل استفاده است. با این حال، حداقل تعداد به معنی بهترین آرایش یا تضمین دقت نیست.
در حالت اندازه‌گیری زاویه‌ای صرف، معمولاً به مشاهدات بیشتری نیاز است؛ زیرا اطلاعات فاصله‌ای برای محدودکردن موقعیت ایستگاه در اختیار محاسبات نیست. دستورالعمل دستگاه و نرم‌افزار مورد استفاده باید مبنای انتخاب تعداد و نوع مشاهدات باشد.
چرا استفاده از سه نقطه یا بیشتر می‌تواند مفید باشد؟
در صورت انتخاب نقاط مناسب، استفاده از تعداد بیشتری نقطه کنترل می‌تواند امکان ارزیابی سازگاری مشاهدات و شناسایی برخی خطاها را فراهم کند. اگر نرم‌افزار از تعدیل کمترین مربعات پشتیبانی کند، می‌تواند از مجموعه مشاهدات برای برآورد بهینه‌تر پارامترها استفاده کند.
البته تعداد بیشتر نقاط به‌تنهایی تضمین‌کننده دقت بالاتر نیست. اگر نقاط تقریباً در یک راستا باشند، مختصات آن‌ها اشتباه ثبت شده باشد یا اندازه‌گیری‌ها دچار خطا باشند، نتیجه ممکن است همچنان نامطمئن بماند.
آموزش Resection در نقشه‌برداری با توتال استیشن؛ مراحل اجرا
مراحل دقیق منوها بسته به برند و مدل دستگاه متفاوت است، اما روند کلی اجرای Resection در بیشتر سیستم‌ها مشابه است.
مرحله اول: بررسی مختصات نقاط کنترل
پیش از شروع، مطمئن شوید نقاط کنترل در فایل پروژه تعریف شده‌اند و مختصات آن‌ها با سیستم مختصات مورد استفاده در پروژه مطابقت دارد. اشتباه در شناسه نقطه، جابه‌جایی مختصات یا ترکیب داده‌های دو سیستم مختصات می‌تواند کل محاسبات را تحت تأثیر قرار دهد.
مرحله دوم: انتخاب محل استقرار دستگاه
محلی را انتخاب کنید که دید مناسبی به نقاط کنترل و محدوده عملیات داشته باشد. زمین باید برای استقرار سه‌پایه پایدار باشد و از موانع دید، لرزش و شرایط نامناسب محیطی تا حد امکان دور باشد.
مرحله سوم: استقرار و تراز توتال استیشن
سه‌پایه را مستقر کنید، دستگاه را روی آن ببندید و با استفاده از تراز کروی، تراز الکترونیکی یا ابزارهای موجود در دستگاه، تراز را کنترل کنید. در صورت نیاز، ارتفاع دستگاه را نیز طبق روش توصیه‌شده سازنده اندازه بگیرید و وارد کنید.
مرحله چهارم: انتخاب برنامه Free Station یا Resection
در منوی دستگاه، برنامه Resection یا Free Station را انتخاب کنید. شناسه ایستگاه جدید و تنظیمات مربوط به نوع اندازه‌گیری را مشخص کنید. در این مرحله بررسی کنید که برنامه از اندازه‌گیری زاویه‌ای، فاصله‌ای یا ترکیبی استفاده می‌کند.
مرحله پنجم: مشاهده و اندازه‌گیری نقاط کنترل
نقاط کنترل را یکی‌یکی انتخاب کنید، منشور را به‌درستی هدف بگیرید و مشاهدات لازم را ثبت کنید. ارتفاع منشور، ثابت منشور و تنظیمات مرتبط با EDM باید با شرایط واقعی اندازه‌گیری هماهنگ باشند.
اگر امکان دارد، نقاط را از جهات مختلف نسبت به دستگاه انتخاب کنید تا هندسه مشاهدات مناسب باشد. از انتخاب نقاطی که تقریباً در یک جهت قرار گرفته‌اند، به‌ویژه برای مسائل حساس، پرهیز کنید.
مرحله ششم: محاسبه و بررسی نتایج
پس از ثبت تعداد کافی مشاهدات، محاسبه را اجرا کنید. مختصات افقی و ارتفاعی ایستگاه، جهت‌گیری و شاخص‌های خطای نمایش‌داده‌شده را بررسی کنید. اگر نرم‌افزار اختلاف یا باقیمانده هر مشاهده را نشان می‌دهد، نقاط دارای اختلاف غیرعادی را بررسی کنید؛ اما صرفاً برای بهترشدن عدد خطا، نقطه‌ای را بدون دلیل فنی حذف نکنید.
مرحله هفتم: تأیید ایستگاه و کنترل مستقل
پس از تأیید محاسبات، یک نقطه کنترل مستقل یا یک مشاهده کنترلی مناسب را بررسی کنید. در پروژه‌های حساس، نتیجه باید با معیارهای دقت پروژه و دستورالعمل فنی مربوط مقایسه شود. تنها پس از تأیید کیفیت استقرار، برداشت یا پیاده‌سازی را آغاز کنید.
چه عواملی بر دقت Resection تأثیر می‌گذارند؟
دقت Resection فقط به دقت اسمی توتال استیشن وابسته نیست. کیفیت نقاط کنترل، آرایش هندسی آن‌ها، فاصله‌ها، شرایط دید و نحوه اجرای مشاهدات همگی در نتیجه نهایی نقش دارند.
مهم‌ترین عوامل عبارت‌اند از:
- هندسه نقاط کنترل: نقاطی که در جهت‌های متفاوت اطراف دستگاه قرار دارند، معمولاً هندسه مناسب‌تری برای تعیین موقعیت فراهم می‌کنند.
- صحت مختصات مرجع: خطا در مختصات نقاط کنترل می‌تواند به مختصات محاسبه‌شده ایستگاه منتقل شود.
- کیفیت اندازه‌گیری زاویه و فاصله: خطای نشانه‌روی، شرایط جوی، وضعیت منشور و عملکرد EDM بر مشاهدات اثر می‌گذارند.
- تراز و ارتفاع دستگاه: اشتباه در ارتفاع دستگاه یا منشور ممکن است بر نتایج ارتفاعی و محاسبات وابسته تأثیر بگذارد.
- تعداد و توزیع مشاهدات: مشاهده نقاط بیشتر، در صورت مناسب‌بودن هندسه و کیفیت داده‌ها، می‌تواند امکان کنترل بهتر را فراهم کند.
آیا Resection همیشه دقت میلی‌متری دارد؟
خیر. نمی‌توان برای تمام پروژه‌ها یا دستگاه‌ها دقت ثابت و تضمین‌شده‌ای برای Resection اعلام کرد. دقت حاصل به مشخصات دستگاه، فاصله تا نقاط کنترل، هندسه شبکه، کیفیت مختصات مرجع، شرایط محیطی و روش تعدیل بستگی دارد.
برای مثال، حتی یک توتال استیشن دقیق نیز نمی‌تواند خطای ناشی از مختصات نادرست نقاط کنترل یا آرایش هندسی نامناسب را به‌طور خودکار برطرف کند. معیار پذیرش باید با توجه به تلرانس پروژه و گزارش محاسبات تعیین شود.

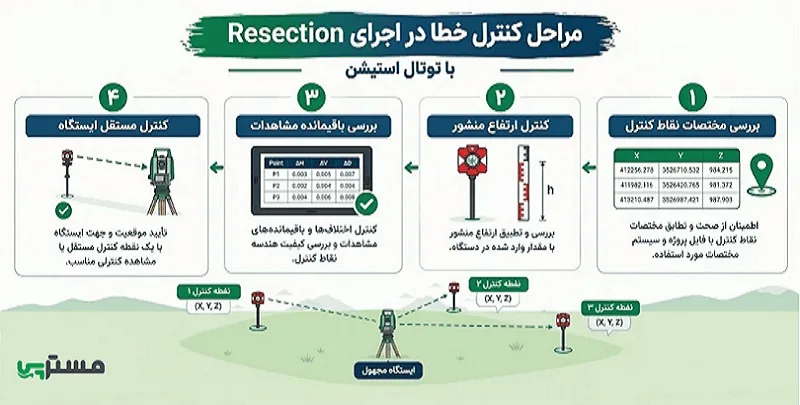

خطاهای رایج در ترفیع و نحوه کنترل آن‌ها
در اجرای Resection، برخی خطاها ناشی از ورود داده‌ها و برخی دیگر ناشی از شرایط میدانی یا انتخاب نامناسب نقاط هستند.
| خطای رایج | پیامد احتمالی | روش کنترل |
|---|---|---|
| ورود مختصات اشتباه نقطه کنترل | جابه‌جایی یا چرخش نتیجه | تطبیق شناسه و مختصات با فایل کنترل |
| انتخاب نقاط تقریباً هم‌راستا | کاهش قابلیت تعیین موقعیت مطمئن | انتخاب نقاط با پراکندگی هندسی مناسب |
| ورود نادرست ارتفاع منشور | ایجاد خطا در مشاهدات وابسته به ارتفاع | کنترل ارتفاع و تنظیمات منشور |
| نشانه‌روی اشتباه به منشور | افزایش خطای زاویه یا فاصله | تکرار مشاهده و بررسی اختلاف‌ها |
| نادیده‌گرفتن باقیمانده‌ها | پذیرش جواب نامطمئن | بررسی گزارش محاسبات و کنترل مستقل |
| استفاده از سیستم مختصات ناسازگار | مختصات نامعتبر برای پروژه | کنترل سیستم مختصات و واحدها |
اگر نتیجه محاسبات با انتظار پروژه سازگار نیست، پیش از تأیید ایستگاه، شناسه نقاط، مختصات مرجع، نوع مشاهدات، ارتفاع دستگاه و منشور و شرایط نشانه‌روی را دوباره بررسی کنید.
Resection در دوربین لایکا، سندینگ و سایر توتال استیشن‌ها
اصل روش Resection در بسیاری از توتال استیشن‌ها مشابه است، اما نام منوها، مراحل ورود اطلاعات، شیوه نمایش باقیمانده‌ها و الگوریتم‌های محاسباتی ممکن است متفاوت باشند. در برخی دستگاه‌ها برنامه با نام Free Station و در برخی دیگر با عنوان Resection در دسترس است.
در بعضی نرم‌افزارها گزینه‌های پیشرفته‌تری مانند تعدیل کمترین مربعات یا روش‌های محاسباتی دیگر نیز ارائه می‌شود. بنابراین، برای اجرای دقیق باید راهنمای همان مدل و نسخه نرم‌افزار بررسی شود؛ نمی‌توان ترتیب کلیدها یا نام منوهای یک برند را برای همه دستگاه‌ها یکسان فرض کرد.
اگر به آموزش عمومی کار با دستگاه نیاز دارید، می‌توانید راهنمای آموزش کار با توتال استیشن لایکا را در مستر پی مطالعه کنید.
جمع‌بندی: چه زمانی از Resection استفاده کنیم؟
Resection در نقشه‌برداری روشی برای تعیین موقعیت و جهت ایستگاه توتال استیشن با استفاده از مشاهدات نقاط کنترل معلوم است. این روش زمانی مفید است که بخواهیم دستگاه را در محلی مناسب برای برداشت یا پیاده‌سازی مستقر کنیم، بدون آنکه مختصات محل استقرار از قبل معلوم باشد.
Free Station در بسیاری از دستگاه‌ها نام برنامه‌ای است که همین فرایند استقرار آزاد را اجرا می‌کند؛ بنابراین تفاوت این دو بیشتر به کاربرد اصطلاحات و پیاده‌سازی نرم‌افزاری مربوط است تا دو روش کاملاً جداگانه. برای رسیدن به نتیجه قابل اعتماد، باید نقاط کنترل مناسب انتخاب شوند، مختصات و ارتفاع‌ها به‌درستی وارد شوند و نتایج محاسبات با معیارهای پروژه کنترل شوند.
اگر برای انتخاب توتال استیشن متناسب با نوع پروژه یا بررسی قابلیت‌های دستگاه در اجرای برنامه Free Station و Resection نیاز به راهنمایی دارید، می‌توانید برای دریافت مشاوره تخصصی و استعلام قیمت با کارشناسان مستر پی در ارتباط باشید.
سوالات متداول درباره Resection در نقشه‌برداری
۱. Resection در نقشه‌برداری چیست؟
Resection روشی برای محاسبه مختصات و جهت ایستگاه توتال استیشن از طریق اندازه‌گیری به نقاط کنترل دارای مختصات معلوم است. در این روش، مختصات محل استقرار دستگاه از قبل معلوم نیست و باید محاسبه شود.
۲. آیا Resection و Free Station یکسان هستند؟
در کاربرد رایج توتال استیشن، این دو اصطلاح معمولاً به یک فرایند استقرار آزاد اشاره دارند. با این حال، جزئیات منوها و الگوریتم‌های محاسباتی ممکن است بسته به دستگاه و نرم‌افزار متفاوت باشد.
۳. برای اجرای Resection حداقل چند نقطه لازم است؟
تعداد لازم به نوع اندازه‌گیری و الگوریتم دستگاه بستگی دارد. در بسیاری از سیستم‌ها، برای تعیین موقعیت افقی با اندازه‌گیری زاویه و فاصله، حداقل دو نقطه کنترل قابل استفاده است؛ اما برای اندازه‌گیری زاویه‌ای صرف یا کنترل دقیق‌تر ممکن است نقاط بیشتری لازم باشد.
۴. آیا می‌توان Resection را فقط با اندازه‌گیری زاویه اجرا کرد؟
این امکان در برخی روش‌ها و دستگاه‌ها وجود دارد، اما تعداد مشاهدات و شرایط هندسی موردنیاز با روش ترکیبی زاویه و فاصله متفاوت است. برای تعیین تعداد نقاط و روش مناسب باید به راهنمای فنی دستگاه مراجعه کرد.
۵. آیا با افزایش تعداد نقاط کنترل، دقت همیشه بیشتر می‌شود؟
خیر. نقاط بیشتر زمانی مفید هستند که مختصات معتبر و آرایش هندسی مناسبی داشته باشند و اندازه‌گیری‌ها نیز با کیفیت انجام شوند. نقاط نامناسب یا دارای مختصات اشتباه می‌توانند نتیجه را همچنان نامطمئن کنند.
۶. تفاوت Resection با پشت‌دید (Backsight) چیست؟
در روش پشت‌دید متداول، دستگاه روی نقطه‌ای با مختصات معلوم مستقر می‌شود و با مشاهده یک نقطه مرجع، جهت آن تعیین می‌شود. در Resection، مختصات ایستگاه از مشاهدات نقاط کنترل معلوم محاسبه می‌شود.
۷. چرا نتیجه Resection خطای زیادی نشان می‌دهد؟
دلایل احتمالی شامل مختصات اشتباه نقاط کنترل، آرایش هندسی نامناسب، نشانه‌روی نادرست، ورود اشتباه ارتفاع دستگاه یا منشور و شرایط نامناسب اندازه‌گیری است. باید گزارش محاسبات و مشاهدات بررسی شود و در صورت لزوم اندازه‌گیری‌ها تکرار شوند.
۸. آیا Resection برای پیاده‌سازی ساختمان مناسب است؟
بله، در صورتی که نقاط کنترل معتبر در دسترس باشند و نتیجه محاسبات با دقت موردنیاز پروژه مطابقت داشته باشد. پس از تعیین موقعیت ایستگاه، باید کنترل مستقل انجام شود تا از صحت استقرار پیش از پیاده‌سازی اطمینان حاصل شود.
