برداشت توپوگرافی با توتال استیشن یکی از روش‌های متداول نقشه‌برداری زمینی برای تعیین مختصات نقاط، ثبت عوارض و نمایش تغییرات ارتفاعی سطح زمین است. برای تهیه یک نقشه قابل‌اعتماد، صرفاً اندازه‌گیری نقاط کافی نیست، نقشه‌بردار باید نقاط کنترل را بررسی کند، دستگاه را به‌درستی مستقر و توجیه کند، عوارض مهم را برداشت کند و کیفیت داده‌ها را تا مرحله تولید نقشه کنترل نماید. در این راهنما، مراحل انجام کار را از آماده‌سازی پروژه تا ترسیم عوارض و تولید منحنی‌های میزان بررسی می‌کنیم. برداشت توپوگرافی با توتال استیشن چگونه انجام می‌شود؟
برداشت توپوگرافی با توتال استیشن چگونه انجام می‌شود؟
برداشت توپوگرافی با توتال استیشن شامل بازدید و برنامه‌ریزی پروژه، بررسی نقاط کنترل، استقرار و تراز دستگاه، توجیه دوربین، تنظیم ارتفاع دستگاه و منشور، برداشت نقاط و خطوط شکست، کدگذاری عوارض، کنترل کیفیت و انتقال اطلاعات به نرم‌افزار است. سپس داده‌ها پردازش می‌شوند تا عوارض زمین، مدل سطح و منحنی‌های میزان تهیه شوند. دقت خروجی به صحت نقاط کنترل، روش برداشت، شرایط اندازه‌گیری و کیفیت پردازش وابسته است.
برداشت توپوگرافی با توتال استیشن چیست و چه کاربردی دارد؟
برداشت توپوگرافی فرایند اندازه‌گیری موقعیت افقی و ارتفاعی نقاط زمین و ثبت عوارض طبیعی و مصنوعی است. نتیجه این عملیات، مجموعه‌ای از داده‌های مکانی است که می‌توان از آن‌ها برای تهیه نقشه توپوگرافی، بررسی شیب، طراحی پروژه‌های عمرانی و محاسبات مهندسی استفاده کرد.
توتال استیشن یا دوربین نقشه‌برداری الکترونیکی، زاویه‌های افقی و قائم و فاصله مایل تا منشور یا هدف را اندازه‌گیری می‌کند. دستگاه با استفاده از اطلاعات ایستگاه، جهت اندازه‌گیری و تنظیمات مربوط، امکان محاسبه مختصات نقاط را فراهم می‌سازد.
کاربردهای رایج برداشت توپوگرافی عبارت‌اند از:
- تهیه نقشه وضع موجود زمین برای طراحی و اجرای پروژه‌های عمرانی
- برداشت مرزها، ساختمان‌ها، دیوارها و مسیرهای دسترسی
- ثبت تاج و پای شیب‌ها و سایر شکست‌های زمین
- تهیه اطلاعات اولیه برای طراحی محوطه و مسیر
- محاسبات حجم خاک‌برداری و خاک‌ریزی، در صورت کفایت داده‌ها و روش محاسبه
- ثبت موقعیت عوارض برای به‌روزرسانی اطلاعات مکانی
برای آشنایی با عملکرد دستگاه و کاربردهای آن، مقاله دوربین توتال استیشن چیست؟ در سایت مسترپی را نیز مطالعه کنید.
تجهیزات لازم برای برداشت توپوگرافی با توتال استیشن
پیش از شروع عملیات، تجهیزات را بر اساس نوع پروژه، شرایط محل و دقت موردنیاز آماده کنید.
| تجهیز | کاربرد در عملیات نقشه‌برداری |
|---|---|
| توتال استیشن | اندازه‌گیری زاویه و فاصله و محاسبه مختصات |
| سه‌پایه | نگهداری پایدار دستگاه در محل ایستگاه |
| منشور و ژالن | ایجاد هدف قابل‌اندازه‌گیری در نقاط برداشت |
| تراز و شاقول دستگاه | کنترل تراز و سانتراژ مطابق امکانات دستگاه |
| باتری و حافظه مناسب | تأمین انرژی و ثبت اطلاعات |
| نقاط کنترل و اطلاعات مختصاتی | تعریف مبنای مکانی برداشت |
| متر یا ابزار اندازه‌گیری ارتفاع | تعیین ارتفاع دستگاه و منشور |
| رایانه و نرم‌افزار پردازش | بررسی نقاط، ترسیم عوارض و تهیه نقشه |
علاوه بر تجهیزات، فایل مختصات نقاط کنترل، سیستم مختصات پروژه، مبنای ارتفاعی و روش کدگذاری عوارض باید پیش از شروع کار مشخص باشند.
مراحل برداشت توپوگرافی با توتال استیشن
۱. بازدید محل و برنامه‌ریزی برداشت
در نخستین مرحله، محدوده پروژه را بررسی کنید و مشخص کنید چه عوارضی باید در نقشه نمایش داده شوند. برای مثال، برداشت یک زمین پیش از ساخت ساختمان با برداشت مسیر جاده یا محوطه صنعتی یکسان نیست، نوع عوارض و نحوه انتخاب نقاط با هدف پروژه تغییر می‌کند.
پیش از ورود به عملیات میدانی، موارد زیر را مشخص کنید:
- محدوده و هدف نقشه‌برداری
- مقیاس و سطح جزئیات موردنیاز
- دقت افقی و ارتفاعی مورد انتظار
- سیستم مختصات و مبنای ارتفاعی
- نقاط کنترل قابل‌استفاده
- روش ثبت و پردازش داده‌ها
برنامه‌ریزی باعث می‌شود نقاط مهم و خطوط شکست از قلم نیفتند و احتمال بازگشت به محل برای برداشت مجدد کاهش یابد.
۲. بررسی نقاط کنترل و سیستم مختصات
نقاط کنترل، مبنای مکانی برداشت هستند. پیش از استفاده از آن‌ها، شماره نقطه، مختصات، مبنای ارتفاعی و صحت اطلاعات را بررسی کنید.
اگر پروژه باید در یک سیستم مختصات مشخص تحویل داده شود، اطلاعات برداشت نیز باید با همان سیستم سازگار باشند. ترکیب مختصات محلی با مختصات یک سیستم دیگر، بدون تبدیل یا تعریف صحیح، می‌تواند باعث جابه‌جایی داده‌ها شود.
در پروژه‌های دقیق، صرفاً واردکردن مختصات در دستگاه کافی نیست، باید صحت نقاط کنترل با اندازه‌گیری‌های کنترلی و روش متناسب با الزامات پروژه بررسی شود.

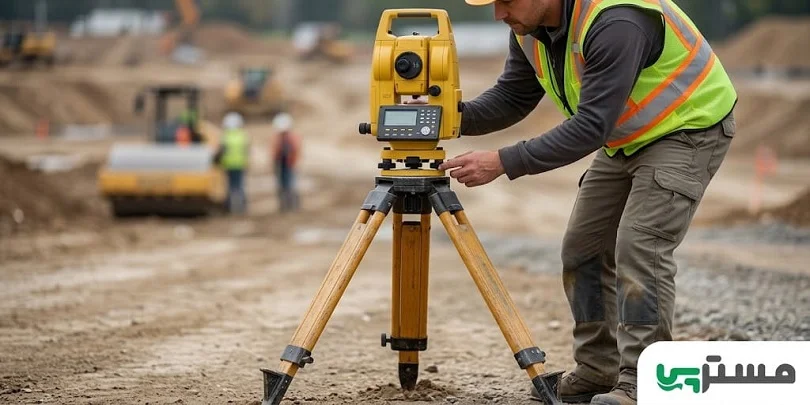

۳. استقرار و تراز توتال استیشن
سه‌پایه را روی سطحی پایدار قرار دهید و دستگاه را روی آن نصب کنید. سپس با استفاده از شاقول و تراز دستگاه، سانتراژ و تراز را کنترل کنید.
مهم‌ترین نکات این مرحله عبارت‌اند از:
- دستگاه باید روی نقطه ایستگاه به‌درستی سانتراژ شود.
- پایه‌ها باید محکم و پایدار باشند.
- تراز دستگاه باید در محدوده مجاز قرار گیرد.
- ارتفاع دستگاه باید طبق روش صحیح اندازه‌گیری شود.
- پس از استقرار، از جابه‌جایی سه‌پایه جلوگیری شود.
سانتراژ و تراز دو موضوع متفاوت‌اند: سانتراژ به قرارگرفتن محور دستگاه روی نقطه ایستگاه مربوط است، درحالی‌که ترازکردن، وضعیت دستگاه را نسبت به قائم و افق تنظیم می‌کند. هر دو برای برداشت صحیح اهمیت دارند.
۴. توجیه دوربین توتال استیشن
پس از استقرار دستگاه، باید جهت آن مشخص شود. یکی از روش‌های رایج، استفاده از نقطه پشت‌دید با مختصات معلوم است.
در این روش، اطلاعات ایستگاه و نقطه پشت‌دید در دستگاه وارد می‌شود. سپس منشور روی نقطه پشت‌دید قرار می‌گیرد و دستگاه با اندازه‌گیری و اجرای روش توجیه تعریف‌شده، جهت خود را تعیین یا کنترل می‌کند.
بعد از توجیه، بهتر است یک کنترل مستقل روی نقطه معلوم دیگری انجام شود، اگر شرایط پروژه و شبکه کنترل چنین امکانی را فراهم می‌کند.
نکته فنی: خطای توجیه می‌تواند بر مختصات تعداد زیادی از نقاط اثر بگذارد. اگر جهت دستگاه درست نباشد، حتی اندازه‌گیری‌های دقیق زاویه و فاصله نیز لزوماً مختصات صحیحی تولید نمی‌کنند.
روش منوها و تنظیمات بین مدل‌های مختلف متفاوت است. برای آشنایی با روش کار دستگاه‌های لایکا، مقاله آموزش کار با توتال استیشن لایکا را ببینید.
۵. تنظیم ارتفاع دستگاه و منشور
ارتفاع دستگاه و ارتفاع منشور از پارامترهای مهم در محاسبات مختصات و ارتفاع نقاط هستند. این مقادیر باید به‌درستی اندازه‌گیری و در دستگاه وارد شوند.
پیش از آغاز برداشت، این موارد را کنترل کنید:
- ارتفاع دستگاه با روش تعریف‌شده اندازه‌گیری شده باشد.
- ارتفاع منشور با مقدار واقعی آن مطابقت داشته باشد.
- نوع و ثابت منشور با تنظیمات دستگاه سازگار باشند.
- واحدهای اندازه‌گیری به‌درستی انتخاب شده باشند.
خطا در ارتفاع منشور ممکن است مستقیماً بر ارتفاع محاسبه‌شده نقاط اثر بگذارد. بنابراین، اگر ارتفاع منشور در طول عملیات تغییر کرد، مقدار جدید باید در دستگاه ثبت شود.

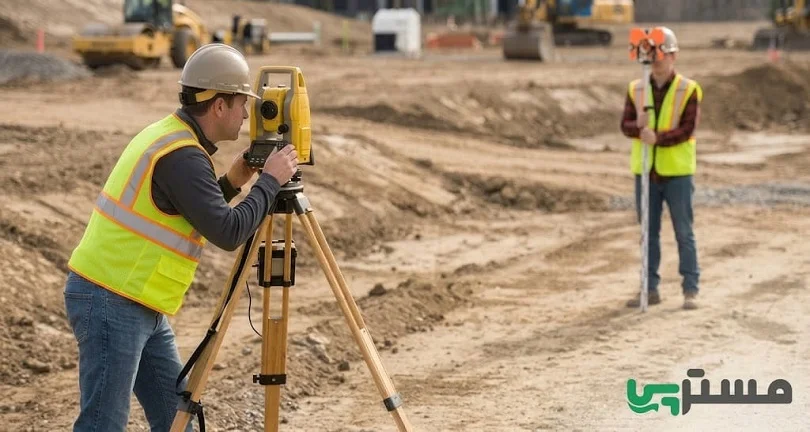

۶. برداشت نقاط با توتال استیشن
در این مرحله، منشور را روی نقاط موردنظر قرار دهید، دستگاه را به سمت آن نشانه‌روی کنید و اندازه‌گیری را انجام دهید. نقاط باید به‌گونه‌ای انتخاب شوند که شکل زمین و عوارض مهم به‌درستی نمایش داده شوند.
در برداشت معمول، ممکن است لازم باشد این موارد ثبت شوند:
- گوشه‌ها و شکست‌های مرز زمین
- گوشه‌های ساختمان و دیوارها
- لبه مسیرها و جدول‌ها
- تاج و پای شیب
- آبراهه‌ها و مسیرهای جریان آب
- نقاط معرف سطح زمین
- نقاط تغییر ناگهانی شیب و ارتفاع
در زمین‌های هموار، نقاط پراکنده می‌توانند برای نمایش سطح کافی باشند، اما در زمین‌های ناهموار، محدوده‌های دارای شکست و عوارض پیچیده به برداشت متراکم‌تر نیاز دارند.
فاصله مناسب نقاط یک عدد ثابت برای تمام پروژه‌ها نیست. این فاصله باید با توجه به مقیاس نقشه، ناهمواری زمین، دقت موردنیاز و روش مدل‌سازی انتخاب شود.
۷. کدگذاری نقاط نقشه‌برداری
کدگذاری نقاط به تفکیک عوارض و پردازش سریع‌تر داده‌ها کمک می‌کند. اگر نقاط بدون کد یا با کدهای نامنظم ثبت شوند، تشخیص نوع عارضه و ترسیم صحیح آن‌ها در نرم‌افزار دشوارتر خواهد شد.
نمونه زیر صرفاً برای آموزش است و استاندارد رسمی یا کدگذاری اختصاصی مسترپی محسوب نمی‌شود.
| عارضه | کد نمونه | کاربرد |
|---|---|---|
| گوشه ساختمان | BLD | مشخص‌کردن گوشه‌ها و شکست‌های بنا |
| لبه مسیر | RD | ثبت لبه و تغییر جهت مسیر |
| تاج شیب | TOP | نمایش خط بالای شیب |
| پای شیب | TOE | نمایش خط پایین شیب |
| نقطه زمین | GND | ثبت نقطه معرف سطح زمین |
| لبه جدول | KRB | ثبت لبه جدول و شکست‌های آن |
پیش از برداشت، فهرست کدها را با روش اجرایی پروژه و نرم‌افزار مقصد هماهنگ کنید. اگر چند نفر در یک پروژه برداشت می‌کنند، باید از یک ساختار کدگذاری مشترک استفاده شود.
۸. برداشت خطوط شکست در نقشه‌برداری
خطوط شکست یا Breaklines خطوطی هستند که تغییر ناگهانی یا معنادار در شکل سطح زمین را نشان می‌دهند، مانند تاج و پای شیب، لبه جدول، لبه کانال یا شکست سطح در کنار دیوار.
این خطوط در مدل‌سازی سطح زمین اهمیت زیادی دارند، زیرا صرفاً افزایش تعداد نقاط پراکنده الزاماً شکل واقعی عوارض را بازسازی نمی‌کند.
برای مثال، اگر در یک زمین شیب‌دار نقاطی در بالا و پایین شیب برداشت شوند اما خط تاج و پای شیب مشخص نشود، نرم‌افزار ممکن است سطحی ایجاد کند که شکل واقعی شکست زمین را به‌درستی نشان ندهد.
بنابراین، در کنار نقاط ارتفاعی، خطوط مهم باید با ترتیب و ارتباط صحیح برداشت و در مرحله پردازش به‌عنوان خطوط شکست تعریف شوند.
۹. کنترل خطا در برداشت توپوگرافی
کنترل کیفیت باید در طول عملیات انجام شود، نه فقط پس از انتقال داده‌ها به رایانه.
چک‌لیست پیشنهادی پیش از ترک محل پروژه:
- بررسی شماره نقاط و کامل‌بودن داده‌ها
- کنترل ارتفاع دستگاه و منشور
- بررسی توجیه و نقاط پشت‌دید
- کنترل نقاط معلوم در صورت امکان
- بررسی ارتفاع‌های غیرعادی
- کنترل کدگذاری و پیوستگی عوارض خطی
- اطمینان از برداشت خطوط شکست مهم
- تهیه نسخه پشتیبان از اطلاعات
حد مجاز خطا باید با توجه به مشخصات فنی پروژه، روش برداشت و الزامات قراردادی تعیین شود. دقت زاویه‌ای و فاصله‌ای اعلام‌شده برای دستگاه، به‌تنهایی تضمین‌کننده دقت نهایی نقشه نیست.
۱۰. انتقال اطلاعات توتال استیشن به کامپیوتر
پس از پایان برداشت، داده‌ها را با روش پشتیبانی‌شده توسط دستگاه به رایانه منتقل کنید. بسته به مدل، انتقال می‌تواند از طریق کابل، حافظه جانبی یا روش‌های ارتباطی دیگر انجام شود.
پس از انتقال، فایل را بررسی کنید تا مطمئن شوید تمام نقاط ثبت شده‌اند و داده‌ها به‌درستی خوانده می‌شوند. همچنین فرمت فایل، واحدها، مختصات و کدها باید با نرم‌افزار مقصد سازگار باشند.
برای جزئیات بیشتر، راهنمای تخلیه اطلاعات دوربین توتال استیشن در مسترپی را مطالعه کنید.
۱۱. تهیه نقشه توپوگرافی با توتال استیشن
پس از انتقال داده‌ها، نوبت پردازش و تهیه نقشه است. نرم‌افزار مورد استفاده به فرمت فایل، نوع پروژه و نیازهای خروجی بستگی دارد.
روند معمول تهیه نقشه شامل مراحل زیر است:
- واردکردن نقاط و بررسی مختصات آن‌ها
- تفکیک نقاط بر اساس کد عوارض
- ترسیم ساختمان‌ها، مسیرها و سایر عوارض خطی
- تعریف خطوط شکست در محل‌های لازم
- ایجاد مدل سطح زمین با استفاده از داده‌های مناسب
- تولید منحنی‌های میزان با فاصله ارتفاعی متناسب با پروژه
- بررسی مدل و اصلاح خطاهای آشکار
- تنظیم علائم، مقیاس، اطلاعات نقشه و خروجی نهایی
مدل سطح و منحنی‌های میزان باید با نقاط برداشت‌شده و شکل واقعی زمین سازگار باشند. وجود نقاط پرت، کدگذاری نادرست یا نبود خطوط شکست می‌تواند باعث ایجاد سطح غیرواقعی شود.
برای آشنایی بیشتر با مفهوم و کاربرد خروجی نهایی، مقاله نقشه توپوگرافی چیست؟ را بخوانید.
مقایسه توتال استیشن و GNSS در برداشت توپوگرافی
انتخاب روش برداشت باید بر اساس شرایط پروژه انجام شود. توتال استیشن و GNSS کاربردهای متفاوتی دارند و در بسیاری از پروژه‌ها می‌توان از آن‌ها به‌صورت مکمل استفاده کرد.
| معیار | توتال استیشن | GNSS |
|---|---|---|
| روش اندازه‌گیری | زاویه و فاصله به هدف | اندازه‌گیری ماهواره‌ای و محاسبه موقعیت |
| نیاز به دید | معمولاً نیازمند دید مناسب به منشور یا هدف است | برای دریافت ماهواره‌ها به دید مناسب آسمان نیاز دارد |
| محیط مناسب | پروژه‌های دارای نقاط هدف قابل‌مشاهده و محیط‌های محدود | محدوده‌های باز با شرایط مناسب دریافت ماهواره |
| محدودیت مهم | موانع دید و نیاز به استقرار و توجیه | انسداد آسمان، چندمسیری و شرایط دریافت سیگنال |
| کاربرد ترکیبی | برداشت جزئیات و عوارض | تعیین یا کنترل موقعیت، متناسب با روش و دقت پروژه |
این جدول مقایسه‌ای عمومی است؛ عملکرد و دقت هر روش به تجهیزات، روش اندازه‌گیری، شرایط محل و کنترل‌های اجرایی وابسته است. برای مقایسه بیشتر، مقاله تفاوت توتال استیشن و GNSS را مطالعه کنید.
چگونه برای برداشت توپوگرافی تجهیزات مناسب انتخاب کنیم؟
انتخاب دستگاه باید با نیاز پروژه هماهنگ باشد. پیش از خرید، صرفاً به نام برند یا دقت اسمی دستگاه توجه نکنید، قابلیت‌های موردنیاز، شرایط کار و خدمات پشتیبانی نیز اهمیت دارند.
معیارهای اصلی انتخاب عبارت‌اند از:
- دقت زاویه‌ای و اندازه‌گیری فاصله متناسب با پروژه
- قابلیت‌ها و امکانات نرم‌افزاری موردنیاز
- روش انتقال و مدیریت داده‌ها
- سازگاری با منشور و تجهیزات موجود
- شرایط خدمات پس از فروش، تعمیر و کالیبراسیون
- سهولت کاربری و دسترسی به آموزش تخصصی
اگر در انتخاب توتال استیشن یا تجهیزات جانبی پروژه تردید دارید، مشورت با کارشناسان فنی مسترپی و استعلام مشخصات و قیمت متناسب با نیازتان می‌تواند به تصمیم‌گیری بهتر کمک کند. بهتر است پیش از انتخاب نهایی، دقت موردنیاز، نوع پروژه و امکانات مورد استفاده را مشخص کنید.
آموزش برداشت توپوگرافی را از کجا شروع کنیم؟
برای یادگیری برداشت توپوگرافی، آشنایی نظری با دستگاه کافی نیست. نقشه‌بردار باید بتواند دستگاه را مستقر کند، نقاط را توجیه نماید، مختصات را کنترل کند، عوارض را به‌درستی برداشت کند و داده‌ها را به نقشه تبدیل نماید.
مسیر یادگیری پیشنهادی شامل این مراحل است:
- شناخت اجزای توتال استیشن و اصول اندازه‌گیری
- تمرین سانتراژ، تراز و توجیه دستگاه
- یادگیری برداشت نقاط و کدگذاری عوارض
- تمرین انتقال داده‌ها و بررسی فایل خروجی
- یادگیری ترسیم عوارض، خطوط شکست و منحنی‌های میزان
- اجرای کنترل کیفیت و بررسی خطاهای رایج
برای پیگیری مسیر آموزشی مرتبط، صفحه دوره‌های نقشه‌برداری زمینی مسترپی را بررسی کنید. انتخاب دوره باید با سطح فعلی مهارت و نیازهای عملی شما متناسب باشد.
سؤالات متداول درباره برداشت توپوگرافی با توتال استیشن
۱. برداشت توپوگرافی با توتال استیشن چیست؟
برداشت توپوگرافی با توتال استیشن فرایند اندازه‌گیری مختصات نقاط و ثبت عوارض زمین با استفاده از زاویه‌ها و فاصله‌های اندازه‌گیری‌شده است. داده‌های حاصل پس از کنترل و پردازش برای تهیه نقشه توپوگرافی استفاده می‌شوند.
۲. مراحل برداشت توپوگرافی با توتال استیشن کدام‌اند؟
مراحل اصلی شامل برنامه‌ریزی، بررسی نقاط کنترل، استقرار و تراز دستگاه، توجیه دوربین، تنظیم ارتفاع دستگاه و منشور، برداشت و کدگذاری نقاط، کنترل کیفیت، انتقال داده‌ها و تهیه نقشه است. جزئیات اجرا به مدل دستگاه و الزامات پروژه بستگی دارد.
۳. فاصله مناسب بین نقاط برداشت توپوگرافی چقدر است؟
فاصله مناسب به ناهمواری زمین، مقیاس نقشه، دقت موردنیاز و هدف پروژه وابسته است. در محل‌های دارای شکست و تغییرات شدید ارتفاعی معمولاً به نقاط متراکم‌تر و برداشت دقیق خطوط شکست نیاز است.
۴. بهترین توتال استیشن برای برداشت توپوگرافی کدام است؟
یک مدل واحد برای تمام پروژه‌ها بهترین انتخاب نیست. دستگاه باید بر اساس دقت موردنیاز، امکانات نرم‌افزاری، شرایط محیطی، روش انتقال داده و خدمات پشتیبانی انتخاب شود.
۵. چرا توجیه دوربین توتال استیشن اهمیت دارد؟
توجیه، جهت دستگاه را نسبت به مبنای مختصاتی یا نقطه مرجع تعیین می‌کند. خطای توجیه ممکن است مختصات بسیاری از نقاط برداشت‌شده را تحت تأثیر قرار دهد، به همین دلیل کنترل مستقل پس از توجیه اهمیت دارد.
۶. آیا با توتال استیشن می‌توان منحنی میزان تهیه کرد؟
بله. پس از برداشت نقاط ارتفاعی و عوارض مهم، می‌توان داده‌ها را در نرم‌افزار مناسب پردازش و منحنی‌های میزان تولید کرد. صحت منحنی‌ها به توزیع نقاط، کیفیت ارتفاع‌ها و تعریف درست خطوط شکست وابسته است.
۷. تفاوت برداشت توپوگرافی با توتال استیشن و GNSS چیست؟
توتال استیشن با اندازه‌گیری زاویه و فاصله به هدف کار می‌کند و معمولاً به دید مناسب نیاز دارد. GNSS موقعیت را با استفاده از سیگنال‌های ماهواره‌ای تعیین می‌کند و عملکرد آن به شرایط دریافت سیگنال وابسته است؛ انتخاب روش به شرایط پروژه بستگی دارد.
۸. بعد از برداشت اطلاعات توتال استیشن چگونه نقشه تهیه می‌شود؟
ابتدا داده‌ها به رایانه منتقل و مختصات و کدهای آن‌ها کنترل می‌شوند. سپس عوارض ترسیم، خطوط شکست تعریف و در صورت نیاز مدل سطح و منحنی‌های میزان تولید می‌شوند.
جمع‌بندی
برداشت توپوگرافی با توتال استیشن مجموعه‌ای از عملیات میدانی و پردازش دفتری است که کیفیت هر مرحله بر نتیجه نهایی اثر می‌گذارد. استقرار و توجیه صحیح دستگاه، انتخاب مناسب نقاط، برداشت خطوط شکست، کنترل کیفیت و پردازش اصولی، پایه‌های تهیه نقشه‌ای قابل‌اعتماد هستند.
