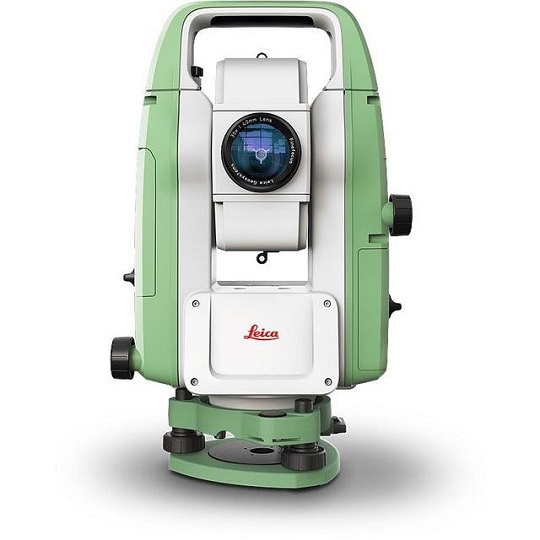

توتال استیشن لایکا (Leica Total Station) یکی از تجهیزات پرکاربرد نقشه‌برداری زمینی برای اندازه‌گیری زاویه، فاصله و تعیین مختصات نقاط است. برای کار دقیق با این دستگاه، صرفاً آشنایی با منوها کافی نیست؛ نقشه‌بردار باید بتواند ایستگاه را به‌درستی مستقر کند، مختصات و جهت را تعریف کند، برداشت را انجام دهد و پیش از تحویل داده‌ها، صحت نتایج را کنترل کند.
در این راهنمای عملی، مراحل آموزش کار با توتال استیشن لایکا را برای دو عملیات اصلی، یعنی برداشت نقاط (Surveying) و پیاده‌سازی نقاط (Stake Out)، به‌صورت مرحله‌به‌مرحله بررسی می‌کنیم.
آموزش برداشت و پیاده‌سازی با توتال استیشن لایکا
برای برداشت و پیاده‌سازی با توتال استیشن لایکا، ابتدا دستگاه را روی سه‌پایه مستقر و تراز کنید، پروژه و ایستگاه را تعریف کنید و با استفاده از مختصات معلوم یا روش مناسب توجیه، جهت دستگاه را تعیین کنید. سپس در حالت برداشت، نقاط را با ثبت زاویه، فاصله و کد عارضه اندازه‌گیری کنید؛ در حالت پیاده‌سازی، مختصات طرح را وارد کرده و با راهنمای زاویه و فاصله، محل نقاط را روی زمین مشخص کنید. کنترل ایستگاه، ارتفاع منشور، واحدها و نقاط کنترل برای جلوگیری از خطا ضروری است.
توتال استیشن لایکا چیست و چه کاربردی در نقشه‌برداری دارد؟
توتال استیشن دستگاهی الکترونیکی است که تئودولیت دیجیتال و فاصله‌یاب الکترونیکی (EDM) را در یک مجموعه ترکیب می‌کند. دستگاه با اندازه‌گیری زاویه‌های افقی و قائم و فاصله، امکان محاسبه مختصات نقاط را در یک سیستم مختصات مشخص فراهم می‌سازد.
بسته به مدل، دستگاه ممکن است قابلیت‌هایی مانند اندازه‌گیری بدون منشور، ذخیره‌سازی کد عوارض، ارتباط با کنترلر و انتقال داده به نرم‌افزارهای نقشه‌برداری را نیز داشته باشد.
در پروژه‌های نقشه‌برداری، انتخاب روش مناسب برای تعیین مختصات به شرایط محیطی، دقت موردنیاز و نوع عملیات بستگی دارد. علاوه بر توتال استیشن، گیرنده‌های GNSS نیز در بسیاری از پروژه‌ها کاربرد دارند، اما این دو روش از نظر نحوه اندازه‌گیری، محدودیت‌های اجرایی و شرایط استفاده یکسان نیستند.
برای آشنایی با تفاوت‌ها و شناخت شرایط مناسب استفاده از هرکدام، میتوانید تفاوت توتال استیشن و GNSS چیست؟ را مطالعه کنید.
کاربردهای اصلی توتال استیشن لایکا
- برداشت توپوگرافی: ثبت نقاط زمین، شکستگی‌ها، عوارض طبیعی و مصنوعی برای تهیه نقشه.
- پیاده‌سازی نقشه‌های اجرایی: انتقال مختصات نقاط طراحی‌شده از نقشه به محل واقعی پروژه.
- نقشه‌برداری ساختمانی: تعیین محور ستون‌ها، گوشه‌های ساختمان، خطوط فونداسیون و ترازهای موردنیاز.
- برداشت مسیر: اندازه‌گیری نقاط مسیر راه، کانال، خطوط انتقال و پروژه‌های عمرانی.
- کنترل ابعادی و مانیتورینگ: اندازه‌گیری تغییر موقعیت نقاط در پروژه‌های مشخص، با رعایت الزامات دقت و روش کنترل مناسب.
نکته مهم این است که دقت نهایی پروژه فقط به مشخصات دستگاه وابسته نیست. کیفیت استقرار، توجیه ایستگاه، طول مسیر دید، شرایط جوی، نوع منشور، مهارت اپراتور و روش کنترل نیز بر نتیجه اثر می‌گذارند.
اجزای توتال استیشن لایکا و تجهیزات موردنیاز برای شروع کار
پیش از شروع عملیات، باید اجزای اصلی دستگاه و تجهیزات جانبی را بشناسید. شناخت این بخش‌ها به انتخاب تنظیمات مناسب و تشخیص خطاهای احتمالی کمک می‌کند.
اجزای اصلی دستگاه توتال استیشن
- تلسکوپ: برای نشانه‌روی دقیق به منشور یا نقطه هدف استفاده می‌شود.
- فاصله‌یاب EDM: فاصله مایل بین دستگاه و هدف را اندازه‌گیری می‌کند.
- دایره افقی و قائم: زاویه‌های افقی و قائم را ثبت می‌کنند.
- کمپنساتور (Compensator): در محدوده عملکرد تعریف‌شده، اثر کج‌شدگی جزئی دستگاه را در اندازه‌گیری‌های مربوط اصلاح می‌کند؛ اما جایگزین تراز صحیح نیست.
- صفحه‌کلید و نمایشگر: برای تعریف پروژه، ورود اطلاعات، اجرای برنامه‌های برداشت و پیاده‌سازی و مشاهده نتایج به کار می‌روند.
- باتری و حافظه داخلی: انرژی موردنیاز دستگاه و فضای ذخیره اطلاعات را تأمین می‌کنند.
تجهیزات جانبی ضروری برای برداشت و پیاده‌سازی
| وسیله | کاربرد |
|---|---|
| سه‌پایه نقشه‌برداری | نگهداری پایدار دستگاه |
| تریبراک (Tribrach) | اتصال دستگاه و انجام تنظیمات استقرار |
| منشور و ژالن | ایجاد هدف قابل‌اندازه‌گیری با ارتفاع مشخص |
| شاقول یا سامانه سانتراژ | قرارگیری محور دستگاه روی نقطه ایستگاه |
| متر یا ابزار اندازه‌گیری ارتفاع | تعیین ارتفاع دستگاه و منشور |
| دفترچه یا کنترلر میدانی | مدیریت پروژه و مشاهده اطلاعات، بسته به مدل |
| باتری یدکی و ابزار علامت‌گذاری | ادامه کار میدانی و مشخص‌کردن نقاط پیاده‌شده |
پیش از حرکت به محل پروژه، وضعیت باتری، سلامت پایه‌ها، تمیزی اپتیک، وجود فایل مختصات و سازگاری منشور با تنظیمات دستگاه را بررسی کنید.
آموزش کار با توتال استیشن لایکا از صفر مراحل روشن‌کردن و تنظیمات اولیه
رابط کاربری در مدل‌های مختلف لایکا یکسان نیست. برای مثال، در بعضی دستگاه‌ها از نرم‌افزارهای خانواده Leica FlexField یا Leica Captivate استفاده می‌شود و در مدل‌های قدیمی‌تر ممکن است منوهای متفاوتی وجود داشته باشد. بنابراین، نام دقیق گزینه‌ها را باید با دفترچه همان مدل تطبیق دهید؛ مراحل فنی اصلی، با وجود تفاوت نرم‌افزار، مشابه‌اند.
مرحله اول: روشن‌کردن دستگاه و انتخاب پروژه
پس از روشن‌کردن دستگاه، وضعیت باتری و پیام‌های هشدار را بررسی کنید. سپس یک پروژه (Job) جدید بسازید یا پروژه موجود را باز کنید.
هنگام تعریف پروژه به موارد زیر توجه کنید:
- نام یکتای پروژه و تاریخ برداشت
- واحد اندازه‌گیری فاصله، مانند متر
- واحد زاویه، مانند درجه یا گراد
- سیستم مختصات و مبنای ارتفاعی مورد استفاده
- فایل نقاط کنترل و نقاط طراحی، در صورت وجود
- شیوه نام‌گذاری و کدگذاری عوارض
نکته اجرایی: اگر مختصات پروژه در متر تعریف شده باشد، ورود ناخواسته اطلاعات برحسب میلی‌متر یا فوت می‌تواند نتایج را به‌شدت منحرف کند. همچنین، انتخاب واحد زاویه باید با فایل طراحی و روش محاسباتی پروژه سازگار باشد.
مرحله دوم: کنترل مشخصات اندازه‌گیری
پیش از شروع برداشت، نوع هدف را تعیین کنید: منشور یا اندازه‌گیری بدون منشور (Reflectorless). در حالت منشور، ثابت منشور (Prism Constant) باید مطابق مشخصات همان منشور و تنظیمات دستگاه باشد.
در اندازه‌گیری بدون منشور نیز سطح هدف، فاصله، زاویه برخورد پرتو و شرایط محیطی بر کیفیت نتیجه اثر می‌گذارند. اندازه‌گیری روی شیشه، سطوح براق یا سطوح با بازتاب نامناسب ممکن است نتیجه قابل‌اعتماد ندهد.
۴. آموزش استقرار توتال استیشن لایکا و توجیه ایستگاه
استقرار و توجیه ایستگاه از حساس‌ترین مراحل کار است. اگر مختصات محل دستگاه یا جهت آن اشتباه تعریف شود، ممکن است تمام نقاط برداشت‌شده یا پیاده‌شده با خطای سیستماتیک مواجه شوند؛ حتی اگر اندازه‌گیری زاویه و فاصله به‌درستی انجام شده باشد.
مرحله اول: استقرار دستگاه روی نقطه ایستگاه
1. سه‌پایه را روی نقطه ایستگاه باز کنید و ارتفاع آن را متناسب با وضعیت کار تنظیم کنید.
2. پایه‌ها را در زمین محکم کنید تا در طول عملیات جابه‌جا نشوند.
3. دستگاه را با رعایت دستورالعمل سازنده روی سه‌پایه یا تریبراک نصب کنید.
4. با استفاده از شاقول نوری، لیزری یا سامانه سانتراژ موجود، محور دستگاه را روی مرکز نقطه قرار دهید.
5. با پیچ‌های تراز، حباب تراز را تنظیم کنید و دوباره سانتراژ را بررسی کنید. تغییر تراز ممکن است موقعیت مرکز را اندکی جابه‌جا کند، بنابراین این دو مرحله را در صورت نیاز تکرار کنید.
6. ارتفاع دستگاه (Instrument Height یا HI) را از نقطه مرجع تا مبنای اندازه‌گیری ارتفاع دستگاه، طبق روش تعریف‌شده در دفترچه، اندازه بگیرید و ثبت کنید.
در پایان، مطمئن شوید دستگاه پایدار است و با چرخاندن تلسکوپ یا لمس سه‌پایه، جابه‌جایی محسوسی رخ نمی‌دهد.
مرحله دوم: تعریف مختصات ایستگاه و ارتفاع دستگاه
برای آنکه دستگاه بتواند مختصات نقاط را در سیستم پروژه محاسبه کند، باید موقعیت ایستگاه مشخص باشد. معمولاً دو روش اصلی وجود دارد:
- ایستگاه معلوم (Known Station): دستگاه روی نقطه‌ای با مختصات معلوم مستقر می‌شود.
- تعیین ایستگاه آزاد (Resection / Free Station): موقعیت دستگاه از اندازه‌گیری به چند نقطه کنترل معلوم محاسبه می‌شود.
در روش ایستگاه معلوم، مختصات نقطه ایستگاه و ارتفاع دستگاه را وارد کنید. ارتفاع دستگاه را با ارتفاع منشور اشتباه نگیرید. HI مربوط به دستگاه و ارتفاع هدف یا منشور (Prism Height) مربوط به نقطه‌ای است که اندازه‌گیری می‌شود.
مرحله سوم: توجیه دستگاه با نقطه پشت‌دید (Backsight)
پس از تعریف ایستگاه، جهت دستگاه باید به سیستم مختصات پروژه مرتبط شود. اگر نقطه پشت‌دید مختصات معلوم دارد، آن را انتخاب کنید یا مختصاتش را وارد کنید، سپس تلسکوپ را دقیقاً به منشور مستقر روی آن نشانه بروید و اندازه‌گیری را انجام دهید.
در روش متداول Known Backsight:
1. نقطه ایستگاه و نقطه پشت‌دید را انتخاب کنید.
2. ارتفاع منشور را وارد کنید، اگر برای روش اندازه‌گیری لازم است.
3. منشور را دقیقاً روی نقطه پشت‌دید مستقر و تراز کنید.
4. نشانه‌روی و اندازه‌گیری را انجام دهید.
5. اختلاف مختصات یا خطای توجیه را بررسی کنید و در صورت پذیرش، جهت ایستگاه را ثبت کنید.
اگر چند نقطه کنترل مناسب در دسترس است، اندازه‌گیری نقاط کنترل اضافی می‌تواند برای ارزیابی کیفیت توجیه مفید باشد. تعداد نقاط لازم به روش استقرار، هندسه شبکه، مشاهدات در دسترس و قابلیت‌های نرم‌افزار بستگی دارد. برای عملیات حساس، صرفاً پذیرفته‌شدن محاسبه توسط دستگاه را به معنی صحت قطعی استقرار تلقی نکنید.

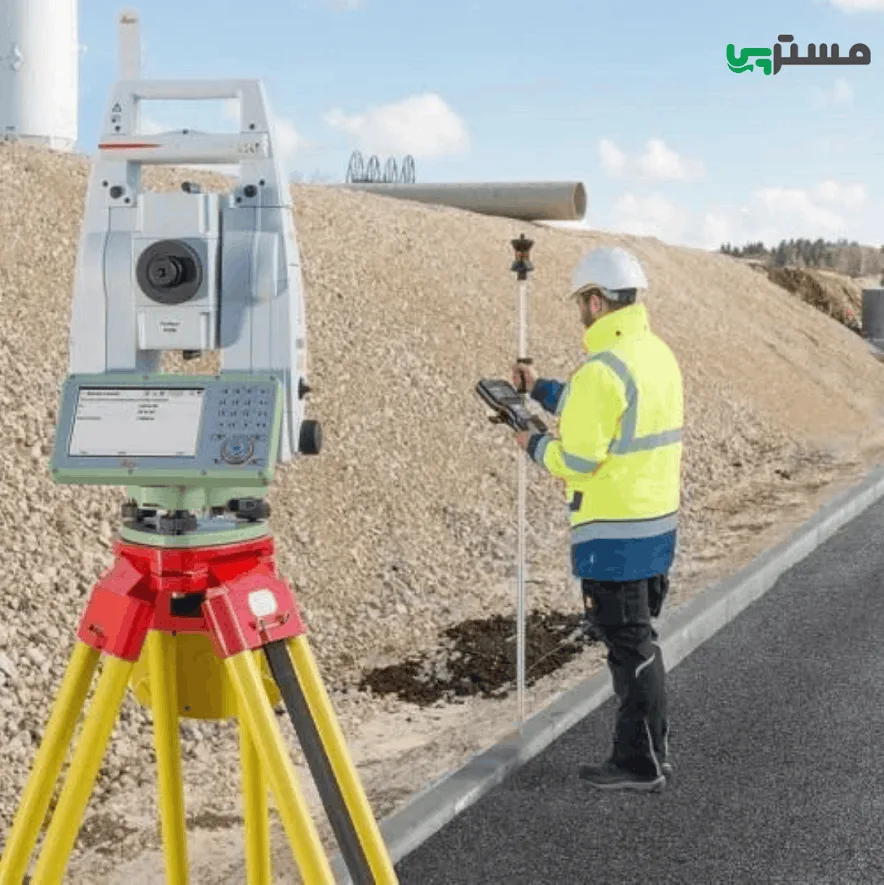

۵. مراحل آموزش برداشت نقاط با توتال استیشن لایکا
پس از تکمیل استقرار و توجیه، میتوانید برداشت عوارض را آغاز کنید. در این مرحله، هدف ثبت اطلاعات هندسی و توصیفی نقاط به شکلی است که در دفتر محاسبات یا نرم‌افزار نقشه‌برداری قابل استفاده باشد.
مرحله اول: اجرای برنامه Survey
از منوی برنامه‌های نقشه‌برداری، گزینه برداشت یا Survey را انتخاب کنید. نام این گزینه در مدل‌های مختلف ممکن است متفاوت باشد.
پیش از اندازه‌گیری، موارد زیر را کنترل کنید:
- شماره نقطه (Point ID)
- کد عارضه (Feature Code)
- ارتفاع منشور
- نوع هدف و ثابت منشور
- وضعیت ثبت مختصات سه‌بعدی و اطلاعات اندازه‌گیری
شماره‌گذاری منظم و کدگذاری صحیح، پردازش داده‌ها را در دفتر بسیار آسان‌تر می‌کند.
پس از برداشت نقاط با توتال استیشن، بسته به نیاز پروژه باید مختصات اندازه‌گیری‌شده در سیستم مختصات مناسب تفسیر و در نقشه استفاده شوند.
مرحله دوم: اندازه‌گیری و ثبت نقاط
منشور را روی نقطه موردنظر قرار دهید. پس از نشانه‌روی دقیق، فرمان اندازه‌گیری را اجرا کنید و نتیجه را کنترل و ذخیره کنید.
برای هر نقطه، بسته به تنظیمات و مدل دستگاه، اطلاعاتی مانند مختصات، زاویه‌ها، فاصله مایل، ارتفاع هدف و کد عارضه ثبت می‌شود.
در برداشت توپوگرافی، فقط نقاط پراکنده را اندازه‌گیری نکنید. نقاط شکست زمین، لبه جدول، گوشه ساختمان، تغییر شیب، محور راه و مرز عوارض را نیز ثبت کنید، زیرا شکل نهایی نقشه و مدل رقومی زمین به انتخاب صحیح نقاط وابسته است.
مرحله سوم: کنترل حین برداشت
هر چند نقطه یک‌بار، وضعیت ایستگاه، ارتفاع منشور و نتایج را کنترل کنید. اگر نقطه‌ای مختصات غیرعادی دارد، پیش از ادامه کار علت را بررسی کنید.
خطاهای رایج این مرحله شامل ورود اشتباه ارتفاع منشور، ثبت نقطه با کد نادرست، هدف‌گیری روی نقطه مجاور و انتخاب اشتباه شماره نقطه است.
یکی از سیستم‌های مختصات پرکاربرد در نقشه‌برداری، UTM است. برای آشنایی با مفهوم این سیستم، کاربرد آن و نحوه نمایش مختصات روی نقشه، مقاله نقشه UTM چیست؟ را مطالعه کنید
۶. آموزش پیاده‌سازی نقاط با توتال استیشن لایکا (Stake Out)
پیاده‌سازی، فرآیند انتقال مختصات طراحی‌شده به زمین است. این عملیات در اجرای فونداسیون، تعیین محور ستون‌ها، جانمایی دیوارها، خطوط پروژه و نقاط کنترل اجرایی کاربرد دارد.
مرحله اول: آماده‌سازی مختصات طراحی
مختصات نقاط طراحی باید در سیستم مختصات سازگار با پروژه تهیه شوند. فایل نقاط را می‌توان در صورت پشتیبانی دستگاه از طریق فرمت مناسب وارد کرد یا مختصات نقاط را به‌صورت دستی وارد نمود.
پیش از شروع کار، موارد زیر را بررسی کنید:
- ترتیب و نام ستون‌های مختصات در فایل
- واحدهای فاصله و زاویه
- سیستم مختصات و مبنای ارتفاعی
- شماره نقاط و جلوگیری از تکرار شناسه‌ها
- صحت مختصات حداقل چند نقطه کنترل مستقل
مرحله دوم: انتخاب نقطه و هدایت به محل طراحی
1. از برنامه Stake Out یا Stake Points استفاده کنید.
2. نقطه طراحی را از فهرست انتخاب کنید.
3. دستگاه اختلاف جهت و فاصله تا نقطه موردنظر را محاسبه می‌کند.
4. با چرخاندن دستگاه و جابه‌جایی منشور، به محل تقریبی نقطه هدایت شوید.
5. اندازه‌گیری را تکرار کنید تا اختلاف‌ها به حدود قابل‌قبول پروژه برسند.
6. محل نهایی را علامت‌گذاری کنید و شناسه نقطه و نتایج کنترل را ثبت کنید.
در رابط‌های کاربری مختلف، جهت و فاصله ممکن است با نشانه‌های متفاوت نمایش داده شوند. بنابراین، قبل از کار واقعی باید معنی علائم افزایش یا کاهش فاصله و جهت را در نرم‌افزار همان دستگاه یاد بگیرید.
مرحله سوم: کنترل نهایی نقطه پیاده‌شده
پس از علامت‌گذاری، در صورت امکان نقطه را دوباره اندازه‌گیری کنید و مختصات برداشت‌شده را با مختصات طراحی مقایسه کنید. برای کارهای حساس، بررسی مستقل از یک ایستگاه دیگر یا با استفاده از نقاط کنترل اضافی می‌تواند خطاهای استقرار و جهت‌یابی را آشکار کند.
پیاده‌سازی موفق فقط به نزدیک‌شدن نمایشگر به صفر وابسته نیست؛ صحت سیستم مختصات، توجیه دستگاه، ارتفاع منشور و کیفیت علامت‌گذاری نیز باید تأیید شوند.
تفاوت برداشت و پیاده‌سازی با توتال استیشن لایکا چیست؟
هر دو عملیات با اندازه‌گیری زاویه و فاصله انجام می‌شوند، اما هدف و مسیر پردازش داده‌ها متفاوت است.
| معیار | برداشت (Survey) | پیاده‌سازی (Stake Out) |
|---|---|---|
| هدف | تعیین موقعیت واقعی عوارض | انتقال موقعیت طراحی به زمین |
| اطلاعات ورودی | مشاهدات میدانی و مشخصات هدف | مختصات نقاط طراحی |
| خروجی اصلی | مختصات و اطلاعات عوارض برداشت‌شده | محل علامت‌گذاری‌شده و اختلاف با نقطه طراحی |
| کاربرد نمونه | تهیه نقشه توپوگرافی | تعیین محور ستون و فونداسیون |
| کنترل اصلی | کیفیت اندازه‌گیری و ثبت داده | صحت مختصات طرح و اختلاف پیاده‌سازی |
برای مثال، در برداشت یک زمین ساختمانی، نقشه‌بردار گوشه‌ها و شکستگی‌های زمین را اندازه‌گیری می‌کند تا نقشه وضع موجود تهیه شود. در پیاده‌سازی همان پروژه، مختصات گوشه‌های فونداسیون از نقشه اجرایی وارد دستگاه می‌شود تا محل آن‌ها روی زمین مشخص شود.
خطاهای رایج در آموزش کار با توتال استیشن لایکا و روش رفع آن‌ها
بخش مهمی از مهارت نقشه‌بردار، تشخیص منشأ خطاست. هر اختلافی که روی نمایشگر ظاهر می‌شود، لزوماً به معنی خرابی دستگاه نیست.
| خطای رایج | علت احتمالی | اقدام اصلاحی |
|---|---|---|
| جابه‌جایی سیستماتیک همه نقاط | اشتباه در مختصات ایستگاه یا توجیه | کنترل نقاط معلوم و محاسبه مجدد توجیه |
| اختلاف ارتفاع نقاط | خطای HI یا ارتفاع منشور | اندازه‌گیری مجدد ارتفاع‌ها |
| تغییر مختصات در اندازه‌گیری تکراری | حرکت سه‌پایه، تراز نامناسب یا شرایط محیطی | بررسی پایداری، تراز و شرایط دید |
| خطای فاصله | ثابت منشور نادرست یا هدف نامناسب | کنترل تنظیمات هدف و روش EDM |
| ثبت نقاط تکراری | شماره‌گذاری نامنظم | بررسی شناسه‌ها و تنظیم شماره‌گذاری |
| پیاده‌سازی در سمت اشتباه | اشتباه در جهت‌یابی یا تفسیر راهنمای نرم‌افزار | بررسی آزیموت، نقطه پشت‌دید و جهت محورهای مختصات |
| اختلاف زیاد در نقطه کنترل | خطای فایل مختصات یا سیستم مرجع | کنترل فایل ورودی و مبنای مختصات |
چگونه خطای دستگاه را از خطای اپراتور تشخیص دهیم؟
اگر چند نقطه مستقل به‌صورت مشابه جابه‌جا شده‌اند، ابتدا سیستم مختصات و توجیه ایستگاه را بررسی کنید. اگر اختلاف فقط در یک نقطه مشاهده می‌شود، احتمال خطای هدف‌گیری، ارتفاع منشور یا ورود اطلاعات وجود دارد.
اگر خطا در اندازه‌گیری‌های تکراری و با شرایط کنترل‌شده باقی بماند، بررسی فنی دستگاه و آزمون‌های کالیبراسیون ممکن است لازم باشد. تنظیمات داخلی یا اصلاحات هندسی دستگاه را بدون روش آزمون معتبر و دستورالعمل سازنده تغییر ندهید.
دقت توتال استیشن لایکا چقدر است و چه عواملی بر آن اثر می‌گذارند؟
سوال دقت توتال استیشن لایکا چقدر است؟ بدون ذکر مدل و نوع اندازه‌گیری پاسخ عددی مشخصی ندارد. دقت زاویه‌ای و دقت اندازه‌گیری فاصله دو مشخصه متفاوت‌اند و نباید آن‌ها را با دقت نهایی مختصات پروژه یکی دانست.
تفاوت دقت زاویه‌ای و دقت فاصله
- دقت زاویه‌ای: میزان خطای مورد انتظار در اندازه‌گیری زاویه، مطابق مشخصات فنی مدل و شرایط آزمون.
- دقت EDM: عملکرد اندازه‌گیری فاصله که معمولاً به‌صورت ترکیبی از یک مقدار ثابت و بخشی متناسب با فاصله بیان می‌شود؛ مقدار دقیق را باید از دیتاشیت دستگاه استخراج کرد.
- دقت مختصات: نتیجه ترکیب مشاهدات، هندسه شبکه، کیفیت استقرار و توجیه و سایر منابع خطاست.
برای نمونه، خطای زاویه‌ای در فاصله‌های بلند می‌تواند به خطای جانبی تبدیل شود. به همین دلیل، انتخاب ایستگاه مناسب و کنترل نقاط پشت‌دید در پروژه‌های بزرگ اهمیت ویژه‌ای دارد.
آیا اندازه‌گیری بدون منشور همیشه دقیق‌تر است؟
خیر. اندازه‌گیری بدون منشور در بسیاری از موقعیت‌ها سریع و کاربردی است، اما نتیجه آن به فاصله، جنس سطح، زاویه برخورد پرتو، رنگ و بازتابندگی هدف و شرایط محیطی وابسته است. برای اندازه‌گیری‌های حساس، روش هدف‌گیری و نوع هدف را متناسب با شرایط پروژه انتخاب کنید.
انتقال داده‌های توتال استیشن لایکا به کامپیوتر و نرم‌افزار نقشه‌برداری
پس از پایان برداشت، داده‌ها باید به‌صورت صحیح از دستگاه خارج و در محیط پردازش بررسی شوند. فرمت‌های قابل‌استفاده به مدل دستگاه، نرم‌افزار میدانی و برنامه مقصد بستگی دارند.
مراحل انتقال و پردازش داده
1. پروژه را ذخیره کنید و از ثبت کامل مشاهدات مطمئن شوید.
2. داده‌ها را با فرمت پشتیبانی‌شده دستگاه صادر کنید، ممکن است از فایل‌های متنی با ستون‌های مختصات، یا فرمت‌های تخصصی استفاده شود.
3. فایل را به رایانه منتقل کنید، روش انتقال می‌تواند شامل USB، کارت حافظه یا ارتباطات پشتیبانی‌شده دستگاه باشد.
4. فایل را در نرم‌افزار مورد استفاده پروژه باز کنید و ترتیب ستون‌ها، واحدها، کد عوارض و سیستم مختصات را بررسی کنید.
5. نقاط کنترل را با اطلاعات مرجع مقایسه کنید و نقاط غیرعادی را پیش از تهیه نقشه نهایی بررسی کنید.
بسته به گردش کار پروژه، نرم‌افزارهایی مانند Leica Infinity یا نرم‌افزارهای عمومی نقشه‌برداری و CAD می‌توانند برای مدیریت، کنترل یا پردازش داده‌ها به کار روند. سازگاری فرمت و قابلیت‌های نسخه نرم‌افزار را پیش از انتخاب روش انتقال بررسی کنید.
انتخاب مدل مناسب لایکا برای برداشت و پیاده‌سازی
مدل مناسب به نوع پروژه، دقت موردنیاز، حجم کار، شرایط محیطی، امکانات نرم‌افزاری و بودجه بستگی دارد. صرفاً انتخاب دستگاهی با مشخصات عددی بهتر، بدون توجه به نیاز واقعی پروژه، لزوماً تصمیم اقتصادی مناسبی نیست.
| خانواده یا مدل نمونه | کاربرد کلی | نکته هنگام انتخاب |
|---|---|---|
| Leica FlexLine TS03 | عملیات معمول برداشت و پیاده‌سازی | بررسی دقت زاویه‌ای، امکانات و روش کار |
| Leica FlexLine TS07 | کاربردهای نقشه‌برداری با نیازهای متوسط تا بالاتر | تطبیق مشخصات با نیاز پروژه و تجهیزات جانبی |
| Leica FlexLine TS10 | کاربردهای حرفه‌ای با نیازهای پیشرفته‌تر | بررسی قابلیت‌های مدل و گزینه‌های نرم‌افزاری |
| Leica TS13 رباتیک | گردش کار رباتیک و پیاده‌سازی با قابلیت‌های خودکار | بررسی نیاز به اپراتور، کنترلر و قابلیت‌های رهگیری |
این جدول دسته‌بندی کلی است، نه رتبه‌بندی قطعی دقت یا قیمت. مشخصات و امکانات می‌توانند با پیکربندی و نسخه محصول تفاوت داشته باشند. اطلاعات رسمی خانواده FlexLine و قابلیت‌های آن‌ها در وب‌سایت Leica Geosystems قابل بررسی است.
قیمت آموزش کار با توتال استیشن لایکا به چه عواملی بستگی دارد؟
هزینه آموزش به مدت دوره، حضوری یا آنلاین بودن، مدل دستگاه، سطح اولیه کارآموز، تمرین‌های عملی و پشتیبانی آموزشی بستگی دارد. بنابراین، بدون مشخص‌بودن سرفصل‌ها و شرایط برگزاری، اعلام یک قیمت ثابت می‌تواند گمراه‌کننده باشد.
اگر می‌خواهید علاوه بر کار با توتال استیشن لایکا، مهارت‌های لازم برای اجرای پروژه‌های نقشه‌برداری را نیز یاد بگیرید، شرکت در دوره آنلاین نقشه‌برداری زمینی می‌تواند گام بعدی شما باشد. در این دوره با مباحث کاربردی نقشه‌برداری زمینی، کار با تجهیزات نقشه‌برداری، برداشت نقاط و پیاده‌سازی آشنا می‌شوید.
اگر هدف شما تسلط بر پروژه‌های اجرایی است، دوره‌ای را انتخاب کنید که استقرار، توجیه، برداشت، پیاده‌سازی، کنترل خطا و انتقال داده را در محیط عملی پوشش دهد. برای بررسی مسیر یادگیری و نیازهای آموزشی، میتوانید از کارشناسان آکادمی آموزشی مستر پی در mesterp.ir راهنمایی بگیرید.
سوالات متداول آموزش کار با توتال استیشن لایکا
۱. آموزش کار با توتال استیشن لایکا را از کجا شروع کنیم؟
یادگیری را از شناخت اجزای دستگاه، تراز و سانتراژ، تعریف پروژه و ورود مختصات آغاز کنید. سپس استقرار روی نقطه معلوم، توجیه با پشت‌دید، برداشت نقاط و پیاده‌سازی مختصات را به‌ترتیب تمرین کنید.
۲. تفاوت برداشت و پیاده‌سازی با توتال استیشن لایکا چیست؟
در برداشت، مختصات عوارض موجود در زمین اندازه‌گیری و ثبت می‌شود. در پیاده‌سازی، مختصات طراحی‌شده به دستگاه داده می‌شود تا محل آن نقاط در زمین مشخص شود.
۳. برای کار با توتال استیشن لایکا حتماً باید مختصات ایستگاه معلوم باشد؟
برای عملیات متصل به سیستم مختصات پروژه، موقعیت و جهت ایستگاه باید با روش معتبری تعیین شود. این کار می‌تواند با استقرار روی نقطه معلوم یا با روش Resection و استفاده از نقاط کنترل انجام شود.
۴. خطای توتال استیشن لایکا را چگونه کنترل کنیم؟
ابتدا سانتراژ، تراز، ارتفاع دستگاه، ارتفاع منشور، ثابت منشور و توجیه ایستگاه را بررسی کنید. سپس نقاط کنترل را دوباره اندازه‌گیری کنید و در صورت تداوم اختلاف، شرایط اندازه‌گیری و وضعیت فنی دستگاه را بررسی کنید.
۵. دقت توتال استیشن لایکا چقدر است؟
دقت به مدل، مشخصات زاویه‌ای و فاصله‌ای، روش اندازه‌گیری و شرایط محیطی بستگی دارد. برای تعیین دقت قابل‌انتظار، دیتاشیت همان مدل را بررسی کنید و آن را با دقت موردنیاز پروژه و خطای واقعی شبکه مقایسه کنید.
۶. آیا برای پیاده‌سازی با توتال استیشن لایکا به فایل مختصات نیاز داریم؟
در پیاده‌سازی مختصات، باید مختصات معتبر نقاط طراحی در اختیار داشته باشید؛ این اطلاعات می‌تواند از فایل وارد شود یا به‌صورت دستی ثبت شود. سازگاری سیستم مختصات، واحدها و ترتیب ستون‌ها را پیش از شروع کار کنترل کنید.
۷. قیمت آموزش کار با توتال استیشن لایکا چقدر است؟
قیمت دوره به مدت آموزش، مدل دستگاه، تعداد تمرین‌های عملی، سطح دوره و شیوه برگزاری بستگی دارد. برای مقایسه هزینه‌ها، سرفصل‌ها و میزان تمرین میدانی را نیز بررسی کنید، نه فقط مدت دوره را.
۸. برای شروع کار، کدام مدل توتال استیشن لایکا مناسب‌تر است؟
مدل مناسب به نوع پروژه، دقت موردنیاز، امکانات نرم‌افزاری و بودجه بستگی دارد. برای انتخاب بین مدل‌هایی مانند TS03، TS07 و TS10، مشخصات رسمی هر مدل و قابلیت‌های موردنیاز پروژه را مقایسه کنید.
